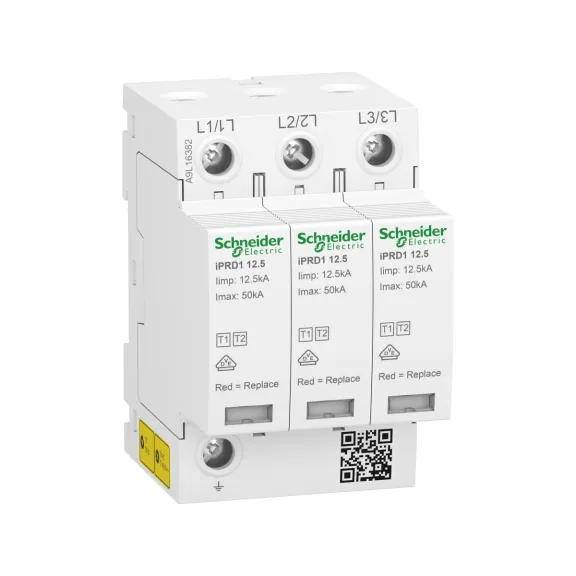

Schneider Electric A9L16382, Acti 9 iPRF1 12.5r, Kartuşlu Tip, AG Parafudr, 3 Kutup, Tip 1+Tip 2, B ve C Sınıfı, 12.5 kA

Schneider Electric A9L16382, Acti 9 iPRF1 12.5r, Kartuşlu Tip, AG Parafudr, 3 Kutup, Tip 1+Tip 2, B ve C Sınıfı, 12.5 kA
Schneider Electric A9L16382, Acti 9 iPRF1 12.5r, Kartuşlu Tip, AG Parafudr, 3 Kutup, Tip 1+Tip 2, B ve C Sınıfı, 12.5 kA
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9L16382
  • Ean Barkodu: 3606481490216
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
23.212,80TL
KDV Hariç: 19.344,00TL
Sepete Ekle
Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Teknik Özellikler

Temel Özellikler
Üretici Ürün Adı A9L16382 - Modüler Parafudr, Acti9 iPRD1 12.5, 3 P, 350 V, Uzaktan T
Ürün Yelpazesi Acti 9
Ürün Adı Acti9 iPRD1
Ürün Yada Bileşen Tipi Tak-çıkar kartuşlu kesinti durdurucu
Ürün Grubu İPRD1 12.5
Cihaz Uygulaması Dağıtım
Kutup Tanımı 3P
Sinyal Kontakları Düzeni 1 SD (1 K/A)
Uzaktan Sinyalleme Ile
Kesinti Durdurucu Tipi Elektrikli dağıtım ağı
Topraklama Sistemi TN-C
Kalite Etiketleri CE
EAC
VDE
Standartlar EN 61643-11:2012
IEC 61643-11:2011
Tamamlayıcı Özellikler
Kesinti Durdurucu Sınıfı Tip 1 + 2
Kesinti Durdurucu Teknolojisi MOV + GDT
Nominal Çalışma Gerilimi(Ue) 400 V AC (+/- 10 %) -de 50/60 Hz
Maksimum Deşarj Akımı(Imax) 50 kA
Darbe Akımı(Iimp) Ortak mod: 12,5 kA L/PE
Nominal Akım(In) 20 kA
Maksimum Sürekli Çalışma Gerilimi(Uc) Ortak mod: 350 V L/PE
Giriş Akımı <1,5 kV tip 1 + 2
Malzeme PA6
Montaj Modu Takılabilir (DIN rayı)
Geçici Aşırı Gerilim(Ut) 1455 V L/PE 200 ms güvenli arıza modu
442 V L/PE 120 dakika dayanım
Rezidüel Akım 0,9 mA L/PE
Bağlantı Kesici Cihaz Tipi Ilgili devre kesici Compact NSX160E 80 A 25 kA standart
Ilişkili sigorta GG 160 A 120 kA standart
9mm Aralık 6
Bağlantı ve Terminal Bilgileri Tünel tipi terminal (earth) 16…25 mm² esnek
Tünel tipi terminal (earth) 16…35 mm² sert
Tünel tipi terminal (phase) 10…25 mm² esnek
Tünel tipi terminal (phase) 10…35 mm² sert
Tel Sıyırma Uzunluğu 14 mm
Genişlik 54 mm
Yükseklik 89 mm
Renk Beyaz (RAL 9003)
Derinlik 69 mm
Ürün Ağırlığı 486 g
Sıkma Torku 3,5 N.m
Yerel Sinyalleme Çalışıyor: mekanik gösterge (beyaz)
End of life: mekanik gösterge (kırmızı)
Uygun Ortam Koşulları
Koruma Sınıfı(IK) IK05 conforming to IEC 62262
Nominal Çalışma Ortam Sıcaklığı -25…60 °C
Kirletme Derecesi 3
Depolama Ortam Koşulları -40…80 °C
Bağıl Nem 5…95 %
Çalışma Yüksekliği 2000 m
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 6,500 cm
Paket 1 Genişliği 8,000 cm
Paket 1 Uzunluğu 9,500 cm
Paket 1 Ağırlığı 525,000 g
Paket 2 Birim Türü BB1
Paket 2'deki Birim Sayısı 4
Paket 2 Yüksekliği 8,500 cm
Paket 2 Genişliği 10,000 cm
Paket 2 Uzunluğu 27,500 cm
Paket 2 Ağırlığı 2,173 kg
Paket 3 Birim Türü S02
Paket 3'deki Birim Sayısı 12
Paket 3 Yüksekliği 15,000 cm
Paket 3 Genişliği 30,000 cm
Paket 3 Uzunluğu 40,000 cm
Paket 3 Ağırlığı 6,761 kg
Garanti Koşulları
Garanti 18 ay
