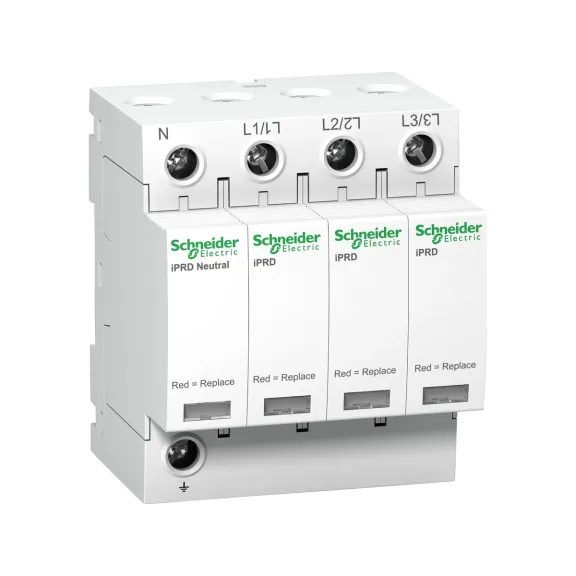

Schneider Electric A9L20601, Acti 9 iPRD20r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 20 kA

Schneider Electric A9L20601, Acti 9 iPRD20r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 20 kA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric A9L20601, Acti 9 iPRD20r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 20 kA
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9L20601
  • Ean Barkodu: 3606480506437
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
6.101,21TL
13.263,50TL
KDV Hariç: 5.084,34TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric A9L20601, Acti 9 iPRD20r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 20 kA

A9L20601, Acti 9 iPRD20 ailesinde yer alan Tip 2 parafudr / SPD ürünüdür. 3P + N elektriksel yapısıyla geçici aşırı gerilim darbelerini sınırlayarak bağlı tesisat ve ekipman üzerindeki gerilim stresini azaltmak için kullanılır.

Tip 2 koruma, şebeke anahtarlamaları ve tesis içinde oluşan geçici aşırı gerilimlerin ana veya tali dağıtım panolarında sınırlandırılması için kullanılır. Risk seviyesi, tesisin yıldırım maruziyeti ve üst kademe SPD koordinasyonu birlikte değerlendirilmelidir.

Ürün seçiminde tek bir “kA” değeri yeterli değildir. In: Diferansiyel mod: 5 kA (L/N)
Ortak mod: 5 kA (L/PE)
Ortak mod: 5 kA (N/PE); Imax: Diferansiyel mod: 20 kA L/N
Ortak mod: 20 kA L/PE
Ortak mod: 20 kA N/PE; Uc: Diferansiyel mod: 350 V L/N
Ortak mod: 260 V N/PE; Up: Diferansiyel mod <1,2 kV tip 2 L/N
Ortak mod <1,4 kV tip 2 N/PE. Bu parametreler farklı darbe dalga biçimlerini ve farklı koruma görevlerini ifade eder; birbirinin yerine kullanılmamalıdır.

Uyumluluk odağı: Bu referansın topraklama sistemi TN-S
TT olarak tanımlanmıştır. Uzaktan durum aktarımı mevcuttur. Kartuşlu yapı, ömrünü tamamlayan koruma modülünün bakım sırasında değiştirilmesini kolaylaştırır.

A9L20601Acti 9 iPRD20Tip 23P + NImaxUzaktan SinyalKartuşlu

Teknik Özellikler

Ürün Kimliği ve SPD Yapısı

MarkaSchneider Electric
Ürün Kodu / EANA9L20601
3606480506437
Seri / AileActi 9 iPRD20
Ürün / Bileşen TipiParafudr / aşırı gerilim koruma cihazı (SPD)
Ürün GrubuİPRD20r
Kutup Yapısı3P + N
SPD SınıfıTip 2
SPD TeknolojisiMOV + GDT
Topraklama SistemiTN-S
TT
Uzaktan SinyallemeVar

Aşırı Gerilim Koruma Parametreleri

Nominal Çalışma Gerilimi (Ue)230/400 V AC (+/- 10 %) — 50/60 Hz
Maksimum Sürekli Çalışma Gerilimi (Uc)Diferansiyel mod: 350 V L/N
Ortak mod: 260 V N/PE
Nominal Deşarj Akımı (In, 8/20 µs)Diferansiyel mod: 5 kA (L/N)
Ortak mod: 5 kA (L/PE)
Ortak mod: 5 kA (N/PE)
Maksimum Deşarj Akımı (Imax, 8/20 µs)Diferansiyel mod: 20 kA L/N
Ortak mod: 20 kA L/PE
Ortak mod: 20 kA N/PE
Koruma Seviyesi (Up)Diferansiyel mod <1,2 kV tip 2 L/N
Ortak mod <1,4 kV tip 2 N/PE
Geçici Aşırı Gerilim Dayanımı (Ut)1200 V N/PE 200 ms güvenli arıza modu
1455 V L/PE 200 ms güvenli arıza modu
337 V L/N 5 s dayanım
442 V L/PE 5 s dayanım
Koruma İletkeni Akımı (Ipe)0,003 mA
0,6 mA

Koordinasyon, Sinyalleme ve Standartlar

Sinyal Kontakları1 SD (1 K/A)
Sinyalleme Devre Gerilimi0,25 A/250 V AC 50/60 Hz
Ön Koruma / İlişkili KesiciIlgili devre kesici IC60N 20 A egim C - Icu 10 kA
Ilgili devre kesici İC60H 20 A egim C - Icu 15 kA
Ilgili devre kesici İC60L 20 A egim C - Icu 25 kA
Ilgili devre kesici NG125H 20 A egim C - Icu 36 kA
Ilgili devre kesici NG125L 20 A egim C - Icu 50 kA
Ilişkili sigorta GG 40 A - Icu 15 kA
Ilişkili sigorta GG 80 A - Icu 50 kA
StandartlarEN 61643-11:2012
IEC 61643-11:2011
Ürün SertifikalarıCE
Kalite EtiketleriKEMA-KEUR
NF

Montaj, Bağlantı ve Çevresel Özellikler

MontajTakılabilir (DIN rayı)
9 mm Modül Adımı8
Boyutlar85 mm × 72 mm × 69 mm
Yükseklik × genişlik × derinlik
Ürün Ağırlığı450 g
RenkBeyaz (RAL 9003)
Terminal KapasitesiTünel tipi terminal (üst veya alt) 2,5…25 mm² sert
Tünel tipi terminal (üst veya alt) 4…16 mm² esnek
Tünel tipi terminal (üst veya alt) 4…16 mm² halkalı ve esnek
Tel Sıyırma Uzunluğu14 mm
Sıkma Torku3,5 N.m
IK Darbe DayanımıIK03 conforming to IEC 62262
Çalışma Sıcaklığı-25…60 °C
Depolama Sıcaklığı-40…85 °C
Bağıl Nem5…95 %
Çalışma Yüksekliği2000 m
SPD Koordinasyonu ve Montaj Güvenliği Notu

Bağlantı uzunluğu SPD performansının parçasıdır. Faz/nötr ve PE bağlantıları mümkün olduğunca kısa ve düşük empedanslı tutulmalı; pano içindeki toplam bağlantı düzeni üreticinin şemasına uygun yapılmalıdır. Uzun bağlantılar efektif Up seviyesini yükseltebilir.

SPD, sürekli aşırı gerilim regülatörü değildir. Geçici darbe enerjisini sınırlar. Ön koruma sigortası/devre kesicisi, kısa devre koordinasyonu, topraklama kalitesi ve varsa harici yıldırımlık sistemi birlikte değerlendirilmelidir. Montaj ve devreye alma yalnız yetkili elektrik personeli tarafından yapılmalıdır.

Öne Çıkan Özellikler

  • Doğru SPD sınıfı: Tip 2 sınıfı, ürünün tesis içindeki koruma kademesini tanımlar.
  • Uc / Up koordinasyonu: Sürekli çalışma gerilimi Uc şebekeyle, koruma seviyesi Up ise korunacak ekipmanın darbe dayanımıyla birlikte değerlendirilmelidir.
  • Deşarj kapasitesi: Iimp, In ve Imax aynı büyüklük değildir; ürünün sınıfına göre doğru parametre esas alınmalıdır.
  • Topraklama sistemi uyumluluğu: Üretici verisindeki TN-S
    TT şebeke/topraklama yapısı dikkate alınmalıdır.
  • Uzaktan arıza/durum sinyalleme: r varyantındaki yardımcı kontak, SPD/kartuş durumunun uzaktan izlenmesine yardımcı olur.
  • Tak-çıkar kartuş: Koruma modülünün tüm tabanı sökmeden servis edilmesine yardımcı olur.
  • SPD teknolojisi: MOV + GDT yapısı ürün ailesinin darbe sınırlama yöntemini belirler.

Kimler İçin İdeal?

  • Elektrik proje mühendisleri ve koruma koordinasyonu yapan tasarımcılar
  • Pano imalatçıları ve OEM üreticileri
  • Ticari bina ve endüstriyel tesis elektrik ekipleri
  • Bakım ve yenileme çalışmalarında kod bazlı SPD değişimi yapan ekipler

Tipik Kullanım Alanları

  • Ana ve tali dağıtım panoları
  • Ticari bina elektrik panoları
  • Endüstriyel makine beslemeleri
  • Şebeke anahtarlama darbelerine karşı koruma
  • Kademeli SPD koruma sistemleri
  • Konut ve tesis dağıtım panoları

Seçim ve Uyumluluk Notu

A9L20601 seçilirken Tip 2, 3P + N, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi ve üreticinin istediği ön koruma birlikte değerlendirilmelidir. Parafudrun üzerindeki veya ürün adındaki tek bir kA değeri; Iimp, In ve Imax'ın tamamını ifade etmez. “r”/uzaktan sinyalli varyant, aynı akım sınıfındaki sinyalsiz modelle işlevsel olarak tamamen aynı değildir; BMS/PLC izleme ihtiyacı ayrıca kontrol edilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Schneider Electric'in güncel ürün kayıtlarında bu referansın teknik ürün sayfası erişilebilmektedir. Bölgesel stok, ticari durum ve olası yaşam döngüsü değişiklikleri sipariş öncesinde tekrar doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Şebeke ve topraklama sisteminin ürünün üretici verisindeki TN-S
    TT     uyumluluğuyla eşleştiğini doğrulayın.
  • SPD bağlantı iletkenlerini mümkün olduğunca kısa, düz ve düşük empedanslı güzergâhla bağlayın; keskin halka ve gereksiz kablo uzunluğundan kaçının.
  • Ön koruma sigortası/devre kesicisini ürünün kısa devre koordinasyon ve bağlantı tablosuna göre seçin.
  • Terminal kesiti ve sıkma torkunu teknik özelliklerde belirtilen değerlere göre uygulayın; pano enerjilendirilmeden önce PE sürekliliğini kontrol edin.
  • Durum göstergesi veya uzaktan sinyal kontağı bulunan modellerde bakım/devreye alma sırasında gösterge ve sinyal işlevini test edin.

Neden Elektrofors?

Schneider Electric A9L20601, Acti 9 iPRD20r, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 20 kA satın alınırken ürün kodu, EAN, SPD sınıfı, kutup yapısı, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi, uzaktan sinyalleme ve ön koruma gereksinimi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Parametre ayrımı: Iimp, In, Imax, Uc ve Up birbirine karıştırılmadan kod bazında değerlendirilir.
  • Doğru sınıf seçimi: Tip 1, Tip 1+2, Tip 2 ve Tip 2+3 ürünler pano seviyesi ve yıldırım riskine göre ayrılır.
  • Topraklama uyumluluğu: TN-C, TN-S, TT veya IT sistem bilgisi ürünün tam referansıyla birlikte kontrol edilir.
  • Yaşam döngüsü kontrolü: Üretimden kaldırılmış referanslarda yalnız doğrulanmış üretici bilgisi kullanılır; tahmini muadil yazılmaz.

Teknik içerik; Elektrofors ürün veri alanlarındaki Schneider Electric teknik nitelikleri ve güncel resmî Schneider Electric ürün/seri kayıtları esas alınarak hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, güncel üretici veri sayfası, IEC 61643-11 koordinasyonu, ön koruma, topraklama sistemi ve bölgesel yaşam döngüsü durumu kontrol edilmelidir.
