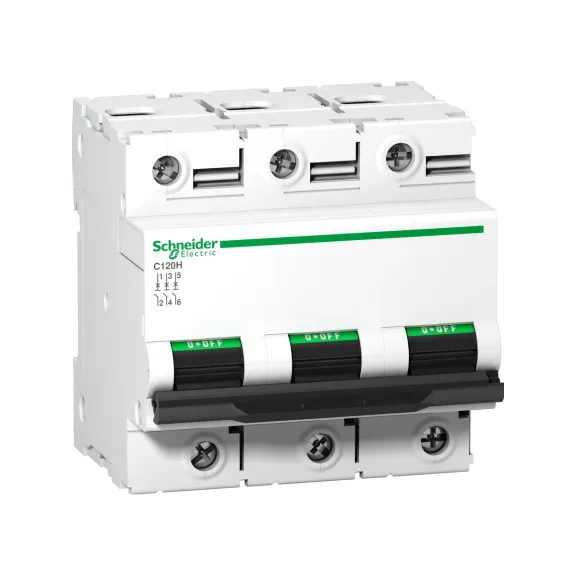

Schneider Electric A9N18470, Acti 9 C120H, 125 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 15 kA, 3x125C
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: A9N18470
- Ean Barkodu: 3606480380419
- Üretim Yeri: Çin
9.619,20TL
KDV Hariç: 8.016,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | A9N18470 - C120H - devre kesici - 3P - 125A - |
| Seri | Acti 9 |
| Ürün Serisi | C120 |
| Ürün Adı | C120 |
| Ürün Yada Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C120H |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| Koruma Kutup Sayısı | 3 |
| Nominal Akım(In) | 125 A -de 30 °C |
| Şebeke Tipi | AC |
| Eğim Kodu | C |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-2 |
| Kesme Kapasitesi | 10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Tamamlayıcı Özellikler | |
| Manyetik Açma Limiti | 5...10 x In |
| Nominal Hizmet Kesme Kapasitesi(Ics) | 15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC 15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 7500 A 50 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz |
| Şebeke Frakansı | 50/60 Hz |
| Nominal Çalışma Gerilimi(Ue) | <= 375 V DC 220...240 V AC 50/60 Hz 230...400 V AC 50/60 Hz 380...415 V AC 50/60 Hz 440 V AC 50/60 Hz |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 60947-2 |
| Nominal Yalıtım Gerilimi(Ui) | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| Kontrol Tipi | Geçiş |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunEN/IEC 60947-2 |
| Montaj Tipi | Takılabilir |
| Kontak Konum Göstergesi | Evet |
| Cihaz Üzeri Sinyalizasyon | AÇIK/KAPALI göstergesi |
| 9mm Aralık | 9 |
| Dağıtım Bloğu Uyumluluğu | NA |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektriksel Dayanıklılık | 5000 cycles 'e uygunIEC 60947-2 |
| Bağlantı ve Terminal Bilgileri | Tünel tipi terminaller1,5…35 mm² esnek Tünel tipi terminaller1…50 mm² sert |
| Tel Sıyırma Uzunluğu | 15 mm |
| Genişlik | 81 mm |
| Yükseklik | 81 mm |
| Renk | Beyaz |
| Derinlik | 73 mm |
| Ürün Ağırlığı | 0,615 kg |
| Sıkma Torku | 3,5 N.m |
| Kilitleme Seçenekleri Açıklaması | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| Toprak Kaçağı Koruması | Ayrı blok |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 60898-1 EN/IEC 60947-2 |
| IP Koruma Sınıfı | IP20 conforming to IEC 60529 |
| Ürün Sertifikaları | EAC |
| Nominal Çalışma Ortam Sıcaklığı | -30…60 °C |
| Aşırı Gerilim Kategorisi | IV |
| Tropik İklim | 2 'e uygunIEC 60068-1 |
| Kirletme Derecesi | 3 'e uygunIEC 60947-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 2000 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 7,5 cm |
| Paket 1 Genişliği | 8 cm |
| Paket 1 Uzunluğu | 8,2 cm |
| Paket 1 Ağırlığı | 582 g |
| Paket 2 Birim Türü | BB1 |
| Paket 2'deki Birim Sayısı | 4 |
| Paket 2 Yüksekliği | 8,5 cm |
| Paket 2 Genişliği | 9,5 cm |
| Paket 2 Uzunluğu | 33 cm |
| Paket 2 Ağırlığı | 2,392 kg |
| Paket 3 Birim Türü | S03 |
| Paket 3'deki Birim Sayısı | 24 |
| Paket 3 Yüksekliği | 30 cm |
| Paket 3 Genişliği | 30 cm |
| Paket 3 Uzunluğu | 40 cm |
| Paket 3 Ağırlığı | 14,839 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
