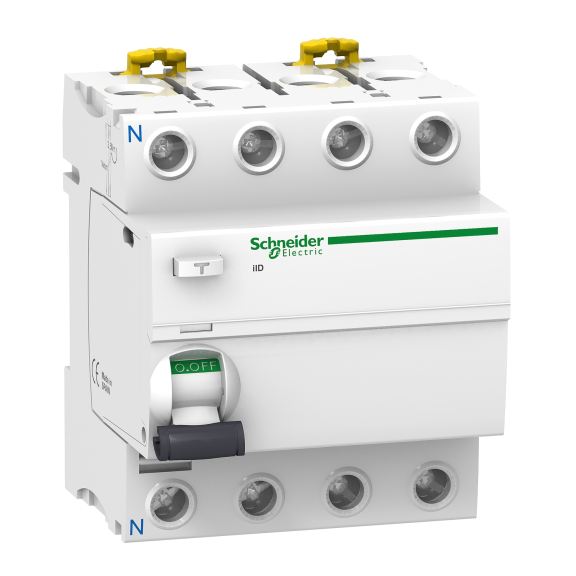

Schneider Electric A9R15480, Acti 9 iID, 80 Amper, 300mA, AC Tip, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr)
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric A9R15480, Acti 9 iID, 80 Amper, 300mA, AC Tip, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr)

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: A9R15480
  • Ean Barkodu: 3606480089411
  • Üretim Yeri: İspanya
0 yorum yapılmış. / Sizde Yorum Yapın!
9.000,37TL
19.566,02TL
KDV Hariç: 7.500,31TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric A9R15480, Acti 9 iID, 80 Amper, 300mA, AC Tip, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr)

A9R15480, Acti 9 iID ailesinde yer alan kaçak akım devre kesicisi (RCCB) tipinde bir koruma cihazıdır. 80 A, 300 mA, AC tipi, 4P temel seçimiyle tanımlanır. Faz ve nötr/iletkenler arasındaki artık akım dengesizliğini izleyerek belirlenen eşik aşıldığında devrenin açılmasını sağlar.

300 mA hassasiyet, özellikle dolaylı temas ve tesisatta kaçak akımdan kaynaklanan yangın riskinin azaltılması amacıyla değerlendirilir. 300 mA cihaz, 30 mA ilave kişisel korumanın gerektiği son devrelerde onun yerine kullanılmamalıdır.

AC tipi algılama, sinüzoidal alternatif artık akımlara karşı koruma sağlar. Yüklerin oluşturabileceği artık akım dalga şekli A veya daha gelişmiş bir sınıf gerektiriyorsa yalnız AC tip seçilmemelidir. Bu referansın seçimli (selektif) zaman karakteristiği, uygun alt kademe RCD/RCCB'lerle koordinasyon sağlamak ve üst kademenin gereksiz açmasını azaltmak amacıyla değerlendirilmelidir.

Seçim odağı: RCCB seçimi yalnız amper değerine göre yapılmamalıdır. Kutup sayısı, artık akım hassasiyeti, AC/A/A-SI sınıfı, anlık veya seçici çalışma karakteristiği, şebeke/topraklama düzeni ve bağlı yüklerin kaçak akım davranışı birlikte değerlendirilmelidir.

A9R15480Acti 9 iID80 A300 mAAC Tip4PSeçimli (selektif)RCCB

Teknik Özellikler

Ürün Kimliği ve Koruma Yapısı

MarkaSchneider Electric
Ürün KoduA9R15480
EAN / GTIN3606480089411
SeriActi 9
Ürün AilesiActi9 iID
Ürün / Bileşen TipiKaçak akım devre kesicisi (RCCB)
Ürün GrubuİID
Kutup Yapısı4P
Nominal Akım (In)80 A
Şebeke TipiAC
Şebeke Frekansı50/60 Hz
Nötr KonumuSol
Toprak Kaçağı Hassasiyeti (IΔn)300 mA
Açma Zaman KarakteristiğiSeçimli (selektif)
Artık Akım SınıfıAC tipi

Elektriksel Özellikler

Nominal Çalışma Gerilimi (Ue)380...415 V AC 50/60 Hz
Nominal Yalıtım Gerilimi (Ui)500 V AC 50/60 Hz
Darbe Dayanım Gerilimi (Uimp)6 kV
Artık Akım Açma TeknolojisiGerilim bağımsız
Nominal Kesme / Kapama KapasitesiIdm 1500 A
Im 1500 A
Koşullu Kısa Devre Akımı10 kA

Montaj ve Mekanik Özellikler

Kontak Konum GöstergesiEvet
Kontrol TipiGeçiş
Montaj TipiTakılabilir
Montaj DesteğiDIN rayı
9 mm Modül Adımı8
Yükseklik91 mm
Genişlik72 mm
Derinlik73,5 mm
Ürün Ağırlığı0,37 kg
RenkBeyaz
Mekanik Dayanıklılık20000 çevrim
Elektriksel DayanıklılıkAC-1: 10000 çevrim
Kilitleme SeçeneğiKilitleme cihazı

Bağlantı ve Çevresel Özellikler

Bağlantı / Terminal KapasitesiTek terminal üst veya alt1…25 mm² esnek
Tek terminal üst veya alt1…25 mm² halkalı ve esnek
Tek terminal üst veya alt1…35 mm² sert
Tel Sıyırma Uzunluğu14 mm — üst/alt bağlantı
Sıkma Torku3,5 N.m üst veya alt
IP Koruma DerecesiIP20 — IEC 60529
IP40 (modüler muhafaza) — IEC 60529
Kirlenme Derecesi3
Çalışma Sıcaklığı-5…60 °C
Depolama Sıcaklığı-40…85 °C
StandartlarEN/IEC 61008-1
Elektromanyetik Uyumluluk8/20 µs darbe dayanımı, 3000 A — EN/IEC 61008-1
Koruma Koordinasyonu ve Elektrik Güvenliği Notu

RCCB, aşırı yük ve kısa devre korumasının yerine geçmez. Devrenin aşırı akım koruması uygun otomatik sigorta veya başka bir aşırı akım koruma cihazıyla sağlanmalı; RCCB'nin koşullu kısa devre dayanımı üreticinin koordinasyon şartlarına göre doğrulanmalıdır.

Montaj ve devreye alma sırasında test butonu, topraklama sürekliliği, nötr iletken düzeni, bağlantı torkları ve açma işlevi kontrol edilmelidir. Nötr-toprak karışması veya paylaşılan nötrler istenmeyen açmalara ve koruma hatalarına neden olabileceğinden devre yapısı ölçümle doğrulanmalıdır.

Bu 300 mA cihaz, son devrelerde 30 mA ilave kişisel korumanın zorunlu olduğu uygulamalarda 30 mA RCCB/RCD'nin yerine kullanılmamalıdır.

Öne Çıkan Özellikler

  • Profesyonel Acti 9 yapısı: Ticari, konut ve profesyonel dağıtım panolarında kullanılan iID RCCB ailesine aittir.
  • Pozitif kontak bilgisi: Uyumlu modellerde kontak konum göstergesi, cihazın gerçek kontak durumunun kontrolüne yardımcı olur.
  • Yüksek mekanik ömür: Ürün bazlı teknik döküm mevcutsa mekanik ve elektriksel dayanıklılık değerleri teknik özelliklerde ayrıca gösterilir.
  • DIN rayı entegrasyonu: Modüler Acti 9 pano mimarisine doğrudan uyum sağlayacak şekilde tasarlanmıştır.
  • 300 mA koruma seviyesi: Koruma hedefi hassasiyet değerine göre değerlendirilir; 30 mA ve 300 mA uygulama amaçları birbirinden ayrılmalıdır.
  • Açma karakteristiği: Bu modelde seçimli (selektif) çalışma karakteristiği bulunur; kademeli koruma tasarımında zaman-akım koordinasyonu dikkate alınmalıdır.

Kimler İçin İdeal?

  • Elektrik proje mühendisleri ve pano tasarımcıları
  • Ticari bina ve endüstriyel tesis pano imalatçıları
  • Bakım, yenileme ve enerji dağıtım ekipleri
  • Koruma koordinasyonu ve seçicilik hesabı yapan uygulamacılar

Tipik Kullanım Alanları

  • Modüler alçak gerilim dağıtım panoları
  • Toprak kaçağı / artık akım koruması
  • Konut ve ticari bina elektrik dağıtımı
  • Bakım, yenileme ve referans bazlı değişim
  • Tesisat yangın riskinin azaltılmasına yönelik kaçak akım koruması
  • Dolaylı temas koruma düzenleri

Seçim ve Uyumluluk Notu

A9R15480 için doğru seçim; 80 A nominal akım, 300 mA artık akım hassasiyeti, AC tipi algılama sınıfı, 4P kutup yapısı birlikte doğrulanarak yapılmalıdır. RCCB'nin anma akımı devrenin yük akımını taşıma kapasitesini ifade eder; aşırı akım koruması sağladığı anlamına gelmez. Seçimli model kullanılıyorsa alt ve üst kademe RCD/RCCB'lerin hassasiyet ve zaman karakteristikleri üreticinin seçicilik kurallarına göre koordine edilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

İncelenen Schneider Electric ürün/seri kayıtları bu referansın teknik tanımını desteklemektedir. Bölgesel stok, satış ve yaşam döngüsü durumu sipariş öncesinde güncel üretici kaydından doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Besleme ve yük tarafı bağlantılarını ürün üzerindeki işaretleme ve Schneider Electric bağlantı şemasına göre yapın; nötr iletkeni belirtilen kutba bağlayın.
  • İletken kesiti, tel sıyırma uzunluğu ve sıkma torkunu ürün teknik verisi mevcutsa burada verilen değerlerle, aksi halde güncel üretici föyüyle doğrulayın.
  • Enerjilendirmeden önce izolasyon, topraklama sürekliliği ve devrede nötr-toprak karışması bulunmadığını kontrol edin.
  • Devreye alma sonrasında test butonunu ve kaçak akım açma fonksiyonunu tesis prosedürüne uygun şekilde doğrulayın.

Neden Elektrofors?

Schneider Electric A9R15480, Acti 9 iID, 80 Amper, 300mA, AC Tip, Kaçak Akım Koruma Rölesi, 4 Kutuplu (3 Faz+Nötr) satın alınırken ürün kodu, kutup sayısı, nominal akım, artık akım hassasiyeti, algılama sınıfı, zaman karakteristiği ve yaşam döngüsü birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Ürün kodu bazlı teknik içerik: Benzer amper ve hassasiyetteki AC, A ve A-SI referansları birbirinden ayrılır.
  • 30 mA / 300 mA ayrımı: İlave kişisel koruma ile tesisat/yangın koruma hedefleri aynı kabul edilmez.
  • Seçicilik kontrolü: Anlık ve seçici RCCB modelleri aynı kullanım senaryosu gibi değerlendirilmez.
  • Yaşam döngüsü kontrolü: Üretimden kalkmış ürünlerde yalnız Schneider Electric tarafından doğrulanan ikame kodları belirtilir.

Teknik içerik; ürün dosyasındaki Schneider Electric teknik nitelikleri ile resmî Schneider Electric ürün/seri kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, güncel üretici veri sayfası, koruma koordinasyonu, yerel elektrik tesisatı kuralları ve bölgesel yaşam döngüsü durumu kontrol edilmelidir.
