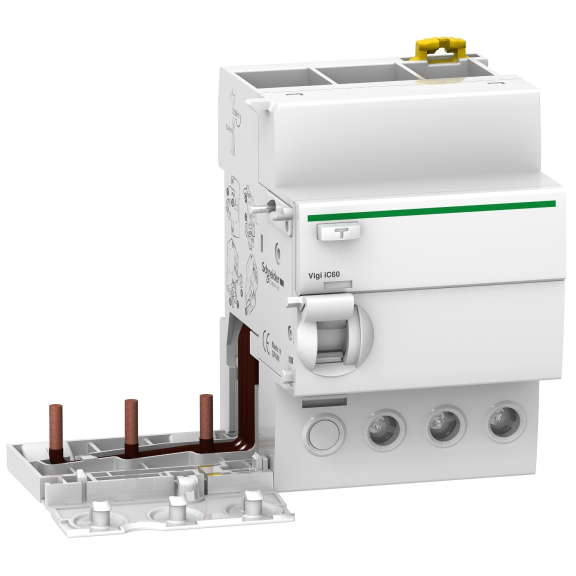

Schneider Electric A9V41363, Acti 9 Vigi iC60, 63 Amper, 30mA, AC Tip, Kaçak Akım Koruma Modülü, 3 Kutuplu

Teknik Özellikler

Öne Çıkan Özellikler

• Eklenebilir Vigi mimarisi: Uyumlu Acti9 iC60 veya Acti9 Reflex iC60 otomatik sigortaya bağlanarak devreye kaçak akım koruması ekler.
• 63 A anma akımı: Modülün taşıyabileceği anma akımını belirtir; aşırı akım açma eşiği olarak değerlendirilmez.
• 30 mA hassasiyet: 30 mA anma kaçak akım hassasiyeti, temel koruma önlemlerine ek olarak doğrudan temas kaynaklı elektrik çarpmasına karşı kişisel ek korumayı destekler; koruyucu topraklama ve diğer zorunlu önlemlerin yerine geçmez.
• AC Tip algılama: AC Tip yalnızca sinüzoidal alternatif kaçak akımların algılanması için tasarlanmıştır. Darbeli DC bileşen oluşturabilen elektronik yüklerde A, A-SI veya uygulamaya uygun başka bir kaçak akım sınıfı gerekip gerekmediği proje aşamasında doğrulanmalıdır
• Anlık açma karakteristiği: Anlık açma karakteristiği, algılanan uygun kaçak akım koşulunda kasıtlı seçici zaman gecikmesi uygulanmadığını belirtir.
• Gerilimden bağımsız açma: Kaçak akım algılama ve açtırma işlevi yardımcı besleme gerilimine bağımlı değildir.
• Ön panel kontrolü: Mekanik açma göstergesi arıza kaynaklı açmanın fark edilmesini; test düğmesi ise işletme prosedürüne uygun fonksiyon kontrolünü destekler.
• Pano entegrasyonu: DIN rayı, alttan dağıtım bloğu uyumluluğu ve vidalı MCB bağlantısı düzenli ve tekrarlanabilir montaj sağlar.

Kimler İçin İdeal?

• Elektrik proje mühendisleri: MCB ile kaçak akım koruma modülünü ürün kodu bazında koordine eden profesyoneller için uygundur.
• Pano imalatçıları: Acti9 iC60 tabanlı modüler panolarda kutup, hassasiyet ve kaçak akım sınıfını proje gereksinimine göre seçen üreticilere yöneliktir.
• Elektrik taahhüt firmaları: Ticari ve endüstriyel yapılardaki uygun son devre ve dağıtım uygulamalarında değerlendirilebilir.
• Bakım ekipleri: Ön panel açma göstergesi ve test düzeniyle arıza kontrolünün hızlı yapılması gereken tesisler için uygundur.
• Sistem entegratörleri: Elektronik yüklerin ve hizmet sürekliliği gereksiniminin doğru kaçak akım sınıfıyla eşleştirildiği projelerde kullanılabilir.

Tipik Kullanım Alanları

• 30 mA kişisel ek koruma gerektiren uygun son devreler
• Konut, ticari bina ve endüstriyel tesislerde uygun aydınlatma ve priz devreleri
• Acti9 iC60 veya Reflex iC60 tabanlı modüler dağıtım panoları
• Kaçak akım korumasının mevcut uyumlu MCB yapısına eklenmesi gereken pano uygulamaları
• Ürün kodu bazlı bakım, yenileme ve pano genişletme çalışmaları

Seçim ve Uyumluluk Notu

Aynı Vigi iC60 ailesindeki farklı kutup, hassasiyet, kaçak akım sınıfı ve gecikme seçenekleri doğrudan eşdeğer kabul edilmemelidir. Nihai seçim, bağlı otomatik sigorta ve tesisin gerçek elektriksel koşullarıyla birlikte yapılmalıdır.

• Ürün tipi: A9V41363 tek başına otomatik sigorta, RCCB veya tamamlanmış RCBO değildir; uyumlu iC60/Reflex iC60 MCB'ye eklenen Vigi kaçak akım modülüdür.
• Anma akımı: 63 A değeri modülün anma taşıma akımıdır. Bağlanacak MCB'nin anma akımı 63 A'ı aşmamalı; kutup yapısı ve üretici uyumluluğu ayrıca doğrulanmalıdır.
• Hassasiyet: 30 mA anma kaçak akım hassasiyeti, temel koruma önlemlerine ek olarak doğrudan temas kaynaklı elektrik çarpmasına karşı kişisel ek korumayı destekler; koruyucu topraklama ve diğer zorunlu önlemlerin yerine geçmez.
• Kaçak akım sınıfı: AC Tip yalnızca sinüzoidal alternatif kaçak akımların algılanması için tasarlanmıştır. Darbeli DC bileşen oluşturabilen elektronik yüklerde A, A-SI veya uygulamaya uygun başka bir kaçak akım sınıfı gerekip gerekmediği proje aşamasında doğrulanmalıdır
• Açma gecikmesi: Anlık açma karakteristiği, algılanan uygun kaçak akım koşulunda kasıtlı seçici zaman gecikmesi uygulanmadığını belirtir.
• Gerilim ve kutup yapısı: 400–415 V AC 50/60 Hz çalışma gerilimi ile 3P kutup düzeni tesisin şebeke yapısıyla eşleştirilmelidir.
• Kısa devre koordinasyonu: Kesme kapasitesi ve açma eğrisi bağlı otomatik sigortaya aittir; montaj noktasındaki beklenen kısa devre akımı MCB'nin Icn/Icu değerleriyle karşılaştırılmalıdır.
• Montaj ve test: Elektriksel/mekanik birleştirme üretici talimatına göre yapılmalı; test düğmesi tesis işletme prosedüründeki periyotlarda kullanılmalıdır.
