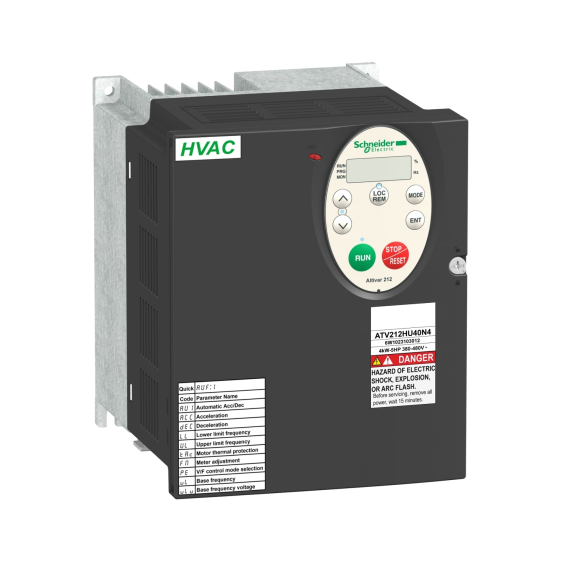

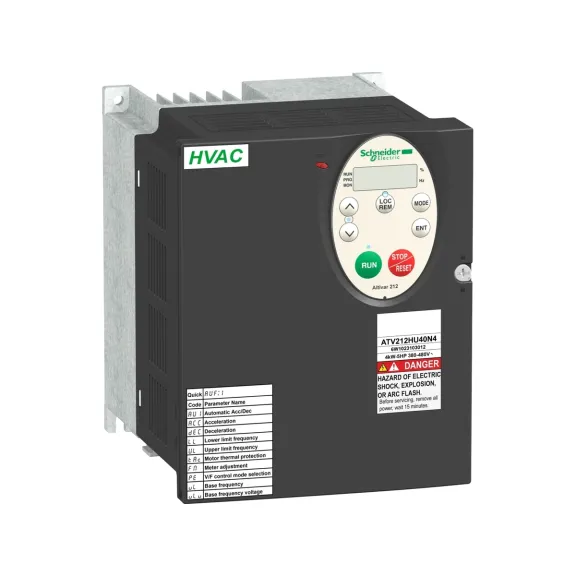

Name: Schneider Electric ATV212HU40N4, Altivar 212 HVAC, 4 kW, 9.1 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC
Brand: Schneider Electric
SKU: ATV212HU40N4
Price: 30472.34 TRY
Availability: OutOfStock

Ürün Görselleri Temsilidir! %60 İndirim Stok Sorunuz

Schneider Electric ATV212HU40N4, Altivar 212 HVAC, 4 kW, 9.1 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC

Stok Durumu: Stok Sorunuz
Marka: Schneider Electric
Ürün Kodu: ATV212HU40N4
Ean Barkodu: 3606480322488
Üretim Yeri: Endonezya

0 yorum yapılmış. / Sizde Yorum Yapın!

30.472,34TL

76.180,85TL

KDV Hariç: 25.393,62TL

Adet

Sepete Ekle

Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	ATV212HU40N4 - Hız Kontrol Cihazı ATV212 - 4kW - 5hp - 480V - 3fz
Ürün Serisi	Altivar 212
Ürün Yada Bileşen Tipi	Değişken hızlı sürücü
Ürün Grubu	ATV212
Ürün Varış Yeri	Asenkron motorlar
Ürüne Özel Uygulama	HVAC'da pompalar ve havalandırır
Faz Ağ Sayısı	3 faz
Besleme Gerilimi Limitleri	323…528 V
Besleme Frekansı	50...60 Hz - 5...5 %
Haberleşme Port Protokolü	APOGEE FLN BACnet LonWorks METASYS N2 Modbus
Nominal Besleme Gerilimi(Us)	380...480 V % - 15...10
Motor Gücü(kW)	4 kW
EMC Filtresi	Sınıf C2 EMC filtresi entegre
Motor Gücü(HP)	5 hp
IP Koruma Sınıfı	IP21
Hat Akımı	6,4 A -de 480 V 8,1 A -de 380 V
Tamamlayıcı Özellikler
Şebeke Frakansı	47,5...63 Hz
Hız Doğruluğu	Nominal kaymanın +/- % 10'u 0,2 Tn - Tn
Kablo Tipi	Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR
Çıkış Gerilimi	<= güç besleme gerilimi
Hız Kontrol Cihazı Çıkış Frekansı	0,5…200 Hz
Dijital Çıkış Tipi	Yapılandırılabilir röle lojiki: (FLA, FLC) NA - 100000 cycles Yapılandırılabilir röle lojiki: (FLB, FLC) NK - 100000 cycles Yapılandırılabilir röle lojiki: (RY, RC) NA - 100000 cycles
Hız Aralığı	1…10
Dijital Giriş Tipi	F programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm R programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm RES programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm
Yanıt Süresi	FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FM 2 ms, tolerans +/- 0,5 msn için analog çikislar RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar
Dijital Çıkış Sayısı	2
Konnektör Tipi	1 açık stil 1 RJ45
Analog Giriş Sayısı	2
Koruma Tipi	Aşırı ısınmaya karşı koruma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü Giriş faz kaybına karşı: sürücü Giriş faz kesmeleri: sürücü Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hız limitini aşmaya karşı: sürücü Kontrol devresinde kesme: sürücü Motor fazı kesme: motor Motor fazları arasındaki kısa devre: sürücü PTC probları ile: motor Termal güç aşaması: sürücü Termal koruma: motor
Genişlik	142 mm
Yükseklik	184 mm
Fiziksel Arayüz	2 telli RS 485
Analog Giriş Tipi	VIA anahtar-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 10 bit VIA anahtar-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir PTC prob: 0...6 prob, empedans: 1500 Ohm
Anahtarlama Frekansı	12...16 kHz değer kaybı faktörü ile 6...16 kHz ayarlanabilir
Analog Çıkış Tipi	FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit
Maksimum Geçici Akım	10 A için 60 s
Maksimum Anahtarlama Akımı	2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R)
Derinlik	150 mm
Analog Çıkış Sayısı	1
Güç Dağılımı(W)	176 W
Ürün Ağırlığı	3,35 kg
Sıkma Torku	0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 1,3 N.m, 11,5 lb.in (L1/R, L2/S, L3/T)
Dijital Giriş Lojiği	Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1) Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1)
Görünen Güç	6,9 kVA -de 380 V
Elektrikli Bağlantı	L1/R, L2/S, L3/T: terminal 6 mm² / AWG 10 VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2,5 mm² / AWG 14
Yalıtım Direnci	>= 1 mOhm 1 dakika için 500 V DC
İletim Çerçevesi	RTU
Yerel Sinyalleme	DC veriyolu enerjili: 1 LED (kırmızı)
Haberleşme Hizmeti	0,1 - 100 sn arasında zaman aşımı Bekleme kayıtlarını oku (03) maksimum 2 word Cihaz tanımlamasını oku (43) Çoklu kayıtları yaz (16) maksimum 2 word Engellenebilir izleme Tek kayıtları yaz (06)
Minimum Anahtarlama Akımı	3 mA -de 24 V DC için yapılandırılabilir röle lojiki
Dielektrik Gücü	3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında
Sürekli Çıkış Akımı	9,1 A -de 380 V 9,1 A -de 460 V
Motor Kayma Kompanzasyonu	Ayarlanabilir Gerilim/frekans oranı motor kontrolünde geçerli değil Otomatik her türlü yük
Asenron Motor Kontrol Profili	Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı, 5 nokta Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo) Sensörsüz akı vektör kontrolü, standart
Frekans Çözünürlüğü	Analog giriş: 0,024/50 Hz Ekran birimi: 0,1 Hz
Hızlanma ve Yavaşlama Rampaları	0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir Yüke bağlı otomatik
Geçici Aşırı Moment	120 % nominal motor torku +/- 10 % için 60 s
İletim Hızı	9600 bps veya 19200 bps
Seçenek Kartı	Haberleşme kartı için LonWorks
Durana Kadar Frenleme	DC enjeksiyon ile
Örnekleme Süresi	2 ms +/- 0,5 msn F gizli 2 ms +/- 0,5 msn R gizli 2 ms +/- 0,5 msn RES gizli 22 ms +/- 0,5 msn VIB analog 3,5 ms +/- 0,5 msn VIA analog
Adres Sayısı	1…247
Besleme	Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması
Nominal Anahtarlama Frekansı	12 kHz
Hava Akışı	60 m3/h
Veri Biçimi	8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok
Polarizasyon Tipi	Empedans yok
Motor Yolverici Tipi	Hız kontrol cihazı
Özel Uygulama	HVAC
Değişken Hız Sürücüsü Uygulama Seçimi	Building - HVAC compressor for scroll Building - HVAC fan Building - HVAC pump
İşlevsellik	Orta
Yalıtım	Güç ve kontrol arasındaki elektrik
Muhtemel Hat Kısa Devre Akımı(Isc)	5 kA
Doğruluk	+/- % 0,6 (VIA) 60 °C sıcaklık değişimi için +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için +/- 1 % (FM) 60 °C sıcaklık değişimi için
Motor Güç Aralığı(AC-3)	4…6 kW -de 380…440 V 3 faz 4…6 kW -de 480…500 V 3 faz
Doğrusallık Hatası	FM: +/- % 0,2 için çıkış VIA: maksimum değerin +/- % 0,15'i için giriş VIB: maksimum değerin +/- % 0,15'i için giriş
Tork Doğruluğu	+/- 15 %
Uygun Ortam Koşulları
Standartlar	EN 55011 sınıf A grup 1 EN 61800-3 kategori C3 IEC 61800-3 IEC 61800-3 IEC 61800-3 kategori C2 IEC 61800-3 kategori C2 IEC 61800-3 kategori C3 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 ortam 2 kategori C2 IEC 61800-3 ortam 2 kategori C2 IEC 61800-3 ortam 2 kategori C3 IEC 61800-3 ortam 2 kategori C3 IEC 61800-5-1 IEC 61800-5-1 UL Tip 1
Çalışma Konumu	Dikey +/- 10 derece
IP Koruma Sınıfı	IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 60529 IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529 IP21 'e uygunIEC 61800-5-1 IP41 üst parçada 'e uygunIEC 60529 IP41 üst parçada 'e uygunIEC 61800-5-1
Ürün Sertifikaları	C-Tick CSA NOM 117 UL
Çevresel Özellik	Sınıf 3C1 'e uygunIEC 60721-3-3 Sınıf 3S2 'e uygunIEC 60721-3-3
Kirletme Derecesi	3 'e uygunIEC 61800-5-1
Depolama Ortam Koşulları	-25…70 °C
İşaretleme	CE
Elektromanyetik Uyumluluk	1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Çalışma İçin Ortam Hava Sıcaklığı	-10…40 °C (olmadan) 40…50 °C (değer kaybı faktörü ile)
Bağıl Nem	5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma Yüksekliği	<= 1000 m olmadan 1000...3000 m Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır 100 m başına % 1 akım düşüşüyle
Montaj Stili	Soğutma bloklu
Titreşim Direnci	1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-8 1,5 mm (f= 3…13 Hz) 'e uygunIEC 60068-2-6
Darbe Dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
Gürültü Seviyesi	51 dB 'e uygun86/188/EEC
Düzenleme Döngüsü	Ayarlanabilir PI regülatör
Paket Bilgileri
Paket 1 Birim Türü	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yüksekliği	21,500 cm
Paket 1 Genişliği	21,000 cm
Paket 1 Uzunluğu	21,000 cm
Paket 1 Ağırlığı	3,094 kg
Paket 2 Birim Türü	S06
Paket 2'deki Birim Sayısı	12
Paket 2 Yüksekliği	75,000 cm
Paket 2 Genişliği	60,000 cm
Paket 2 Uzunluğu	80,000 cm
Paket 2 Ağırlığı	49,312 kg
Garanti Koşulları
Garanti	18 months
