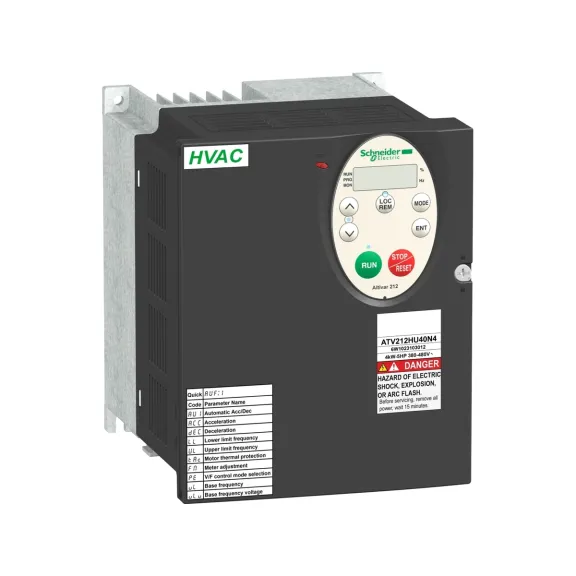

Schneider Electric ATV212HU55N4, Altivar 212 HVAC, 5.5 kW, 12 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: ATV212HU55N4
- Ean Barkodu: 3606480322495
- Üretim Yeri: Endonezya
41.050,15TL
85.521,16TL
KDV Hariç: 34.208,46TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | ATV212HU55N4 - Hız Kontrol Cihazı ATV212 - 5,5kW - 7,5hp - 480V - 3fz |
| Ürün Serisi | Altivar 212 |
| Ürün Yada Bileşen Tipi | Değişken hızlı sürücü |
| Ürün Grubu | ATV212 |
| Ürün Varış Yeri | Asenkron motorlar |
| Ürüne Özel Uygulama | HVAC'da pompalar ve havalandırır |
| Faz Ağ Sayısı | 3 faz |
| Besleme Gerilimi Limitleri | 323…528 V |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Haberleşme Port Protokolü | APOGEE FLN BACnet LonWorks METASYS N2 Modbus |
| Nominal Besleme Gerilimi(Us) | 380...480 V % - 15...10 |
| Motor Gücü(kW) | 5,5 kW |
| EMC Filtresi | Sınıf C2 EMC filtresi entegre |
| Motor Gücü(HP) | 7,5 hp |
| IP Koruma Sınıfı | IP21 |
| Hat Akımı | 10,9 A -de 380 V 8,6 A -de 480 V |
| Tamamlayıcı Özellikler | |
| Şebeke Frakansı | 47,5...63 Hz |
| Hız Doğruluğu | Nominal kaymanın +/- % 10'u 0,2 Tn - Tn |
| Kablo Tipi | Bir UL Tip 1 kit ile: 3 tel(ler)UL 508 kablosu -de 40 °C, bakır 75 °C / PVC Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 70 °C / PVC Montaj kitsiz: 1 tel(ler)IEC kablosu -de 45 °C, bakır 90 °C / XLPE/EPR |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Hız Kontrol Cihazı Çıkış Frekansı | 0,5…200 Hz |
| Dijital Çıkış Tipi | Yapılandırılabilir röle lojiki: (FLA, FLC) NA - 100000 cycles Yapılandırılabilir röle lojiki: (FLB, FLC) NK - 100000 cycles Yapılandırılabilir röle lojiki: (RY, RC) NA - 100000 cycles |
| Hız Aralığı | 1…10 |
| Dijital Giriş Tipi | F programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm R programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm RES programlanabilir 24 V DC, ile seviye 1 PLC, empedans: 4700 Ohm |
| Yanıt Süresi | FLA, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FLB, FLC 7 ms, tolerans +/- 0,5 msn için gizli çikislar FM 2 ms, tolerans +/- 0,5 msn için analog çikislar RY, RC 7 ms, tolerans +/- 0,5 msn için gizli çikislar |
| Dijital Çıkış Sayısı | 2 |
| Konnektör Tipi | 1 açık stil 1 RJ45 |
| Analog Giriş Sayısı | 2 |
| Koruma Tipi | Aşırı ısınmaya karşı koruma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü DC veriyolunda aşırı gerilimler: sürücü Giriş faz kaybına karşı: sürücü Giriş faz kesmeleri: sürücü Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hız limitini aşmaya karşı: sürücü Kontrol devresinde kesme: sürücü Motor fazı kesme: motor Motor fazları arasındaki kısa devre: sürücü PTC probları ile: motor Termal güç aşaması: sürücü Termal koruma: motor |
| Genişlik | 142 mm |
| Yükseklik | 184 mm |
| Fiziksel Arayüz | 2 telli RS 485 |
| Analog Giriş Tipi | VIA anahtar-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 10 bit VIA anahtar-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, çözünürlük 10 bit VIB yapılandırılabilir PTC prob: 0...6 prob, empedans: 1500 Ohm |
| Anahtarlama Frekansı | 12...16 kHz değer kaybı faktörü ile 6...16 kHz ayarlanabilir |
| Analog Çıkış Tipi | FM anahtar-yapılandırılabilir akım 0...20 mA, empedans: 970 Ohm, çözünürlük 10 bit FM anahtar-yapılandırılabilir gerilim 0...10 V DC, empedans: 7620 Ohm, çözünürlük 10 bit |
| Maksimum Geçici Akım | 13,2 A için 60 s |
| Maksimum Anahtarlama Akımı | 2 A -de 250 V AC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 2 A -de 30 V DC üzerinde endüktif yük - cos phi = 0,4 - L/R = 7 msn (FL, R) 5 A -de 250 V AC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) 5 A -de 30 V DC üzerinde dirençli yük - cos phi = 1 - L/R = 0 msn (FL, R) |
| Derinlik | 150 mm |
| Analog Çıkış Sayısı | 1 |
| Güç Dağılımı(W) | 215 W |
| Ürün Ağırlığı | 3,35 kg |
| Sıkma Torku | 0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 1,3 N.m, 11,5 lb.in (L1/R, L2/S, L3/T) |
| Dijital Giriş Lojiği | Negatif lojik (blok) (F, R, RES), >= 16 V (durum 0), <= 10 V (durum 1) Pozitif lojik (kaynak) (F, R, RES), <= 5 V (durum 0), >= 11 V (durum 1) |
| Görünen Güç | 9,1 kVA -de 380 V |
| Elektrikli Bağlantı | L1/R, L2/S, L3/T: terminal 6 mm² / AWG 10 VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal 2,5 mm² / AWG 14 |
| Yalıtım Direnci | >= 1 mOhm 1 dakika için 500 V DC |
| İletim Çerçevesi | RTU |
| Yerel Sinyalleme | DC veriyolu enerjili: 1 LED (kırmızı) |
| Haberleşme Hizmeti | 0,1 - 100 sn arasında zaman aşımı Bekleme kayıtlarını oku (03) maksimum 2 word Cihaz tanımlamasını oku (43) Çoklu kayıtları yaz (16) maksimum 2 word Engellenebilir izleme Tek kayıtları yaz (06) |
| Minimum Anahtarlama Akımı | 3 mA -de 24 V DC için yapılandırılabilir röle lojiki |
| Dielektrik Gücü | 3535 V DC toprak ve güç terminalleri arasında 5092 V DC kontrol ve güç terminalleri arasında |
| Sürekli Çıkış Akımı | 12 A -de 380 V 12 A -de 460 V |
| Motor Kayma Kompanzasyonu | Ayarlanabilir Gerilim/frekans oranı motor kontrolünde geçerli değil Otomatik her türlü yük |
| Asenron Motor Kontrol Profili | Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı, 2 nokta Gerilim/frekans oranı, 5 nokta Gerilim/frekans oranı, otomatik IR dengeleme (U/f + otomatik Uo) Sensörsüz akı vektör kontrolü, standart |
| Frekans Çözünürlüğü | Analog giriş: 0,024/50 Hz Ekran birimi: 0,1 Hz |
| Hızlanma ve Yavaşlama Rampaları | 0,01 - 3200 sn arasında ayrı olarak doğrusal ayarlanabilir Yüke bağlı otomatik |
| Geçici Aşırı Moment | 120 % nominal motor torku +/- 10 % için 60 s |
| İletim Hızı | 9600 bps veya 19200 bps |
| Seçenek Kartı | Haberleşme kartı için LonWorks |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Örnekleme Süresi | 2 ms +/- 0,5 msn F gizli 2 ms +/- 0,5 msn R gizli 2 ms +/- 0,5 msn RES gizli 22 ms +/- 0,5 msn VIB analog 3,5 ms +/- 0,5 msn VIA analog |
| Adres Sayısı | 1…247 |
| Besleme | Dahili besleme: 24 V DC (21…27 V), <200 A, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 A, koruma tipi: aşırı yük ve kısa devre koruması |
| Nominal Anahtarlama Frekansı | 12 kHz |
| Hava Akışı | 74 m3/h |
| Veri Biçimi | 8 bit, 1 durdurma, tek çift veya yapılandırılabilir parite yok |
| Polarizasyon Tipi | Empedans yok |
| Motor Yolverici Tipi | Hız kontrol cihazı |
| Özel Uygulama | HVAC |
| Değişken Hız Sürücüsü Uygulama Seçimi | Building - HVAC compressor for scroll Building - HVAC fan Building - HVAC pump |
| İşlevsellik | Orta |
| Yalıtım | Güç ve kontrol arasındaki elektrik |
| Muhtemel Hat Kısa Devre Akımı(Isc) | 22 kA |
| Doğruluk | +/- % 0,6 (VIA) 60 °C sıcaklık değişimi için +/- % 0,6 (VIB) 60 °C sıcaklık değişimi için +/- 1 % (FM) 60 °C sıcaklık değişimi için |
| Motor Güç Aralığı(AC-3) | 4…6 kW -de 380…440 V 3 faz 4…6 kW -de 480…500 V 3 faz |
| Doğrusallık Hatası | FM: +/- % 0,2 için çıkış VIA: maksimum değerin +/- % 0,15'i için giriş VIB: maksimum değerin +/- % 0,15'i için giriş |
| Tork Doğruluğu | +/- 15 % |
| Uygun Ortam Koşulları | |
| Standartlar | EN 55011 sınıf A grup 1 EN 61800-3 kategori C3 IEC 61800-3 IEC 61800-3 IEC 61800-3 kategori C2 IEC 61800-3 kategori C2 IEC 61800-3 kategori C3 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 ortam 1 kategori C1 IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C2 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 1 kategori C3 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 ortam 2 kategori C1 IEC 61800-3 ortam 2 kategori C2 IEC 61800-3 ortam 2 kategori C2 IEC 61800-3 ortam 2 kategori C3 IEC 61800-3 ortam 2 kategori C3 IEC 61800-5-1 IEC 61800-5-1 UL Tip 1 |
| Çalışma Konumu | Dikey +/- 10 derece |
| IP Koruma Sınıfı | IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 60529 IP20 üst parçada kapakta kapama plakası olmadan 'e uygunIEC 61800-5-1 IP21 'e uygunIEC 60529 IP21 'e uygunIEC 61800-5-1 IP41 üst parçada 'e uygunIEC 60529 IP41 üst parçada 'e uygunIEC 61800-5-1 |
| Ürün Sertifikaları | C-Tick CSA NOM 117 UL |
| Çevresel Özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 Sınıf 3S2 'e uygunIEC 60721-3-3 |
| Kirletme Derecesi | 3 'e uygunIEC 61800-5-1 |
| Depolama Ortam Koşulları | -25…70 °C |
| İşaretleme | CE |
| Elektromanyetik Uyumluluk | 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C (olmadan) 40…50 °C (değer kaybı faktörü ile) |
| Bağıl Nem | 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| Çalışma Yüksekliği | <= 1000 m olmadan 1000...3000 m Köşe Topraklı tip dağıtım ağları için 2000 m ile sınırlandırılmıştır 100 m başına % 1 akım düşüşüyle |
| Montaj Stili | Soğutma bloklu |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) 'e uygunEN/IEC 60068-2-8 1,5 mm (f= 3…13 Hz) 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Gürültü Seviyesi | 51 dB 'e uygun86/188/EEC |
| Düzenleme Döngüsü | Ayarlanabilir PI regülatör |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 27,000 cm |
| Paket 1 Genişliği | 26,000 cm |
| Paket 1 Uzunluğu | 26,000 cm |
| Paket 1 Ağırlığı | 3,069 kg |
| Paket 2 Birim Türü | P06 |
| Paket 2'deki Birim Sayısı | 12 |
| Paket 2 Yüksekliği | 75,000 cm |
| Paket 2 Genişliği | 60,000 cm |
| Paket 2 Uzunluğu | 80,000 cm |
| Paket 2 Ağırlığı | 49,432 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
