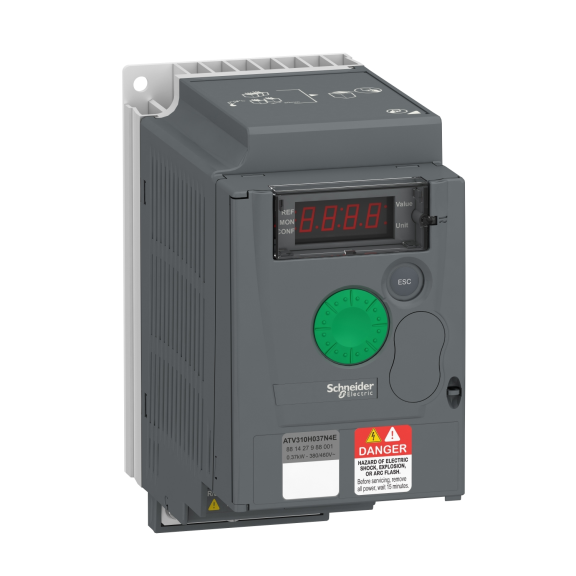

Schneider Electric ATV310H037N4E, Altivar 310, 0.37 kW, 1.5 Amper, Hız Kontrol Cihazı, Trifaze 380-460 Volt AC Besleme Gerilimi
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: ATV310H037N4E
- Ean Barkodu: 3606480706301
- Üretim Yeri: Endonezya
12.757,25TL
26.577,61TL
KDV Hariç: 10.631,04TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | ATV310H037N4E - değişken hızlı sürücü ATV310, 0.37 kW, 0.5 hp, 380...460 V, 3 ph |
| Ürün Serisi | Easy Altivar 310 |
| Ürün Yada Bileşen Tipi | Değişken hızlı sürücü |
| Ürün Grubu | ATV310 |
| Montaj Stili | Soğutma bloklu |
| Ürüne Özel Uygulama | Basit makine |
| Faz Ağ Sayısı | Trifaze |
| Nominal Besleme Gerilimi(Us) | 380...460 V % - 15...10 |
| Motor Gücü(kW) | 0,37 kW için Ağır şart |
| Motor Gücü(HP) | 0,5 hp için Ağır şart |
| Tamamlayıcı Özellikler | |
| EMC Filtresi | EMC filtresi olmadan |
| Çıkış Gerilimi | 380...460 V trifaze |
| Hız Kontrol Cihazı Çıkış Frekansı | 0,5…400 Hz |
| Dijital Giriş Sayısı | 4 |
| Dijital Çıkış Tipi | Korumalı röle çıkışı R1A, R1B, R1C 1 K/A Lojik çıkış LO+, LO- |
| Hız Aralığı | 1…20 için asenkron motor |
| Dijital Giriş Tipi | Programlanabilir LI1...LI4 24 V 18...30 V |
| Dijital Çıkış Sayısı | 2 |
| Konnektör Tipi | RJ45 (ön yüzde) için Modbus |
| Set Başına Miktar | 1'li set |
| Besleme Frekansı | 50/60 Hz +/- 5 % |
| Ürün Varış Yeri | Asenkron motorlar |
| Analog Giriş Sayısı | 1 |
| Koruma Tipi | Aşırı ısınmaya karşı koruma Çıkış fazları ve toprak arasındaki aşırı akım Hat besleme aşırı gerilimi Hat besleme düşük gerilimi I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı |
| Genişlik | 72 mm |
| Yükseklik | 143 mm |
| Fiziksel Arayüz | 2 telli RS 485 için Modbus |
| Analog Giriş Tipi | Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm |
| Anahtarlama Frekansı | 2...12 kHz ayarlanabilir |
| Analog Çıkış Tipi | AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit |
| Maksimum Geçici Akım | 2,3 A süresince 60 s (Ağır şart) |
| Maksimum Anahtarlama Akımı | 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle |
| Çalışma Konumu | Dikey +/- 10 derece |
| Derinlik | 130 mm |
| Analog Çıkış Sayısı | 1 |
| Güç Dağılımı(W) | 22,7 W, at In (Ağır şart) |
| Ürün Ağırlığı | 0,8 kg |
| Sıkma Torku | 0,8…1 N.m |
| Dijital Giriş Lojiği | Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) |
| Görünen Güç | 1,4 kVA -de 460 V (Ağır şart) |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 1,5...2,5 mm², AWG 16...AWG 14 (L1, L2, L3, U, V, W) |
| İletim Çerçevesi | RTU için Modbus |
| Haberleşme Hizmeti | Bekleme kayıtlarını oku (03) 29 word Cihaz tanımlamasını oku (43) Çoklu kayıtları oku/yaz (23) 4/4 word Çoklu kayıtları yaz (16) 27 word Tek kayıtları yaz (06) 29 word |
| Frenleme Torku | Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan |
| Haberleşme Port Protokolü | Modbus |
| Minimum Anahtarlama Akımı | 5 mA -de 24 V DC için lojik röle |
| Sürekli Çıkış Akımı | 1,5 A Ağır şart |
| Motor Kayma Kompanzasyonu | Ayarlanabilir |
| Asenron Motor Kontrol Profili | Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Gerilim/frekans oranı (V/f) Sensörsüz vektör kontrolü (SVC) |
| Soğutmanın Tipi | Kendinden soğutmalı |
| Frekans Çözünürlüğü | Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz |
| Hızlanma ve Yavaşlama Rampaları | 0...999,9 sn arasında doğrusal S U |
| Geçici Aşırı Moment | 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku |
| İletim Hızı | 19200 bit/s 38400 bit/sn 4800 bit/sn 9600 bit/s |
| Hat Akımı | 1,8 A -de 460 V (Ağır şart) 2,1 A -de 380 V (Ağır şart) |
| Zaman Sabiti | 20 ms +/- 1 ms referans değişikliği için |
| Durana Kadar Frenleme | DC enjeksiyon ile, <30 s |
| Örnekleme Süresi | 10 ms için analog giriş 20 ms, tolerans +/- 1 ms için lojik giriş |
| Adres Sayısı | 1…247 için Modbus |
| Besleme | Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması |
| Nominal Anahtarlama Frekansı | 4 kHz |
| Yalıtım | Güç ve kontrol arasındaki elektrik |
| Muhtemel Hat Kısa Devre Akımı(Isc) | 5 kA ( Ağır şart ) |
| Doğrusallık Hatası | Maksimum değerin +/- % 0,3'ü için analog giriş |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 61800-3 IEC 61800-5-1 |
| IP Koruma Sınıfı | IP20 üst parçada kapama plakası olmadan IP4X üst |
| Ürün Sertifikaları | CE EAC KC |
| Çevresel Özellik | Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3 Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3 |
| Kirletme Derecesi | 2 'e uygunIEC 61800-5-1 |
| Depolama Ortam Koşulları | -25…70 °C |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2 Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11 Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6 Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle |
| Bağıl Nem | 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| Çalışma Yüksekliği | <= 1000 m olmadan |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 13,000 cm |
| Paket 1 Genişliği | 18,500 cm |
| Paket 1 Uzunluğu | 19,000 cm |
| Paket 1 Ağırlığı | 1,014 kg |
| Paket 2 Birim Türü | P12 |
| Paket 2'deki Birim Sayısı | 66 |
| Paket 2 Yüksekliği | 90,000 cm |
| Paket 2 Genişliği | 80,000 cm |
| Paket 2 Uzunluğu | 120,000 cm |
| Paket 2 Ağırlığı | 70,000 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
