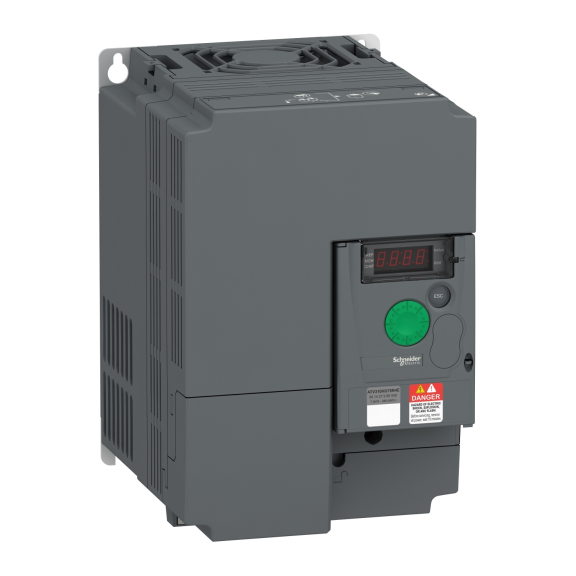

Schneider Electric ATV310HU75N4E, Altivar 310, 7.5 kW, 17 Amper, Hız Kontrol Cihazı, Trifaze 380-460 Volt AC Besleme Gerilimi
Ürün Görselleri Temsilidir! Ücretsiz Kargo %70.5 İndirim

Schneider Electric ATV310HU75N4E, Altivar 310, 7.5 kW, 17 Amper, Hız Kontrol Cihazı, Trifaze 380-460 Volt AC Besleme Gerilimi

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: 1
  • Marka: Schneider Electric
  • Ürün Kodu: ATV310HU75N4E
  • Ean Barkodu: 3606480706387
  • Üretim Yeri: Endonezya
0 yorum yapılmış. / Sizde Yorum Yapın!
20.687,88TL
70.128,40TL
KDV Hariç: 17.239,90TL
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı ATV310HU75N4E - Değişken hızlı sürücü ATV310, 7.5 kW, 10 hp, 380...460 V, 3 fa
Ürün Serisi Easy Altivar 310
Ürün Yada Bileşen Tipi Değişken hızlı sürücü
Ürün Grubu ATV310
Montaj Stili Soğutma bloklu
Ürüne Özel Uygulama Basit makine
Faz Ağ Sayısı Trifaze
Gürültü Seviyesi 50 dB
Nominal Besleme Gerilimi(Us) 380...460 V % - 15...10
Motor Gücü(kW) 11 kW için normal şart
7,5 kW için Ağır şart
Motor Gücü(HP) 10 hp için Ağır şart
15 hp için normal şart
Tamamlayıcı Özellikler
EMC Filtresi EMC filtresi olmadan
Çıkış Gerilimi 380...460 V trifaze
Hız Kontrol Cihazı Çıkış Frekansı 0,5…400 Hz
Dijital Giriş Sayısı 4
Dijital Çıkış Tipi Korumalı röle çıkışı R1A, R1B, R1C 1 K/A
Lojik çıkış LO+, LO-
Hız Aralığı 1…20 için asenkron motor
Dijital Giriş Tipi Programlanabilir LI1...LI4 24 V 18...30 V
Dijital Çıkış Sayısı 2
Konnektör Tipi RJ45 (ön yüzde) için Modbus
Set Başına Miktar 1'li set
Besleme Frekansı 50/60 Hz +/- 5 %
Ürün Varış Yeri Asenkron motorlar
Analog Giriş Sayısı 1
Koruma Tipi Aşırı ısınmaya karşı koruma
Çıkış fazları ve toprak arasındaki aşırı akım
Hat besleme aşırı gerilimi
Hat besleme düşük gerilimi
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
Genişlik 150 mm
Yükseklik 232 mm
Fiziksel Arayüz 2 telli RS 485 için Modbus
Analog Giriş Tipi Yapılandırılabilir akım AI1 0...20 mA 250 Ohm
Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm
Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm
Anahtarlama Frekansı 2...12 kHz ayarlanabilir
Analog Çıkış Tipi AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit
AO1 yazılım-yapılandırılabilir gerilim: 0...10 V AC 0...10 V 0…0,02 A, empedans: 470 Ohm, çözünürlük 8 bit
Maksimum Geçici Akım 25,1 A süresince 60 s (normal şart)
25,5 A süresince 60 s (Ağır şart)
Maksimum Anahtarlama Akımı 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle
3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle
Çalışma Konumu Dikey +/- 10 derece
Derinlik 171 mm
Analog Çıkış Sayısı 1
Güç Dağılımı(W) 241,2 W, at In (Ağır şart)
317,8 W, at In (normal şart)
Ürün Ağırlığı 3,7 kg
Sıkma Torku 2,2…2,4 N.m
Dijital Giriş Lojiği Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm
Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1)
Görünen Güç 17,8 kVA -de 460 V (Ağır şart)
19,4 kVA -de 460 V (normal şart)
Elektrikli Bağlantı Terminal, kelepçeleme kapasitesi: 6...10 mm², AWG 10...AWG 7 (L1, L2, L3, PA/+, PB, U, V, W)
İletim Çerçevesi RTU için Modbus
Haberleşme Hizmeti Bekleme kayıtlarını oku (03) 29 word
Cihaz tanımlamasını oku (43)
Çoklu kayıtları oku/yaz (23) 4/4 word
Çoklu kayıtları yaz (16) 27 word
Tek kayıtları yaz (06) 29 word
Frenleme Torku Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan
Up to 150 % of nominal motor torque frenleme direnci ile
Haberleşme Port Protokolü Modbus
Minimum Anahtarlama Akımı 5 mA -de 24 V DC için lojik röle
Sürekli Çıkış Akımı 17 A Ağır şart
22,8 A normal şart
Motor Kayma Kompanzasyonu Ayarlanabilir
Asenron Motor Kontrol Profili Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f
Gerilim/frekans oranı (V/f)
Sensörsüz vektör kontrolü (SVC)
Soğutmanın Tipi Entegre fan
Frekans Çözünürlüğü Analog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
Hızlanma ve Yavaşlama Rampaları 0...999,9 sn arasında doğrusal
S
U
Geçici Aşırı Moment 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
İletim Hızı 19200 bit/s
38400 bit/sn
4800 bit/sn
9600 bit/s
Hat Akımı 22,4 A -de 460 V (Ağır şart)
24,8 A -de 460 V (normal şart)
26,6 A -de 380 V (Ağır şart)
29,5 A -de 380 V (normal şart)
Zaman Sabiti 20 ms +/- 1 ms referans değişikliği için
Durana Kadar Frenleme DC enjeksiyon ile, <30 s
Örnekleme Süresi 10 ms için analog giriş
20 ms, tolerans +/- 1 ms için lojik giriş
Adres Sayısı 1…247 için Modbus
Besleme Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması
Nominal Anahtarlama Frekansı 4 kHz
Yalıtım Güç ve kontrol arasındaki elektrik
Muhtemel Hat Kısa Devre Akımı(Isc) 22 kA ( Ağır şart )
5 kA ( normal şart )
Doğrusallık Hatası Maksimum değerin +/- % 0,3'ü için analog giriş
Uygun Ortam Koşulları
Standartlar IEC 61800-3
IEC 61800-5-1
IP Koruma Sınıfı IP20 üst parçada kapama plakası olmadan
IP4X üst
Ürün Sertifikaları CE
EAC
KC
Çevresel Özellik Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
Toz kirliliği direnci class 3S2 'e uygunIEC 60721-3-3
Kirletme Derecesi 2 'e uygunIEC 61800-5-1
Depolama Ortam Koşulları -25…70 °C
Elektromanyetik Uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi - test level: seviye 4 conforming to IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-2
Gerilim düşüşleri ve kesintileri bağışıklık testi conforming to IEC 61000-4-11
Iletimli kesintilere bağışıklık - test level: seviye 3 conforming to IEC 61000-4-6
Kesinti bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-5
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test level: seviye 3 conforming to IEC 61000-4-3
Çalışma İçin Ortam Hava Sıcaklığı -10…55 °C değer kaybı olmadan
55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle
Bağıl Nem 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma Yüksekliği <= 1000 m olmadan
Darbe Dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 23,500 cm
Paket 1 Genişliği 20,500 cm
Paket 1 Uzunluğu 27,000 cm
Paket 1 Ağırlığı 4,034 kg
Paket 2 Birim Türü S06
Paket 2'deki Birim Sayısı 12
Paket 2 Yüksekliği 75,000 cm
Paket 2 Genişliği 60,000 cm
Paket 2 Uzunluğu 80,000 cm
Paket 2 Ağırlığı 58,800 kg
Garanti Koşulları
Garanti 18 ay
