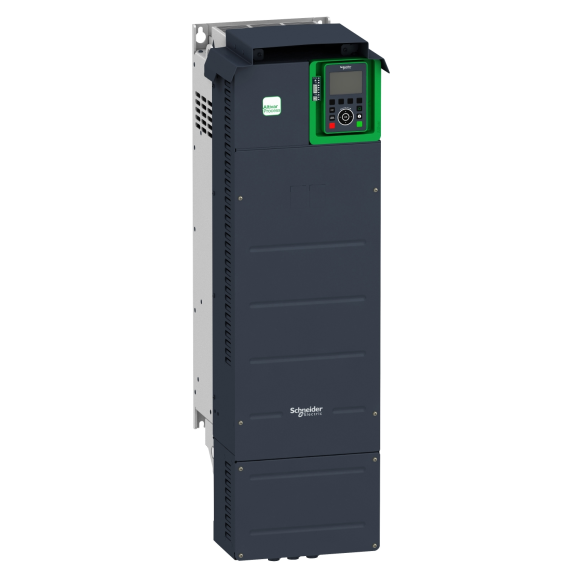

Schneider Electric ATV930D55N4, Altivar Process ATV900, 55 kW, 106 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli

Schneider Electric ATV930D55N4, Altivar Process ATV900, 55 kW, 106 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli
Ürün Görselleri Temsilidir! Ücretsiz Kargo %68.5 İndirim
Schneider Electric ATV930D55N4, Altivar Process ATV900, 55 kW, 106 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli
  • Stok Durumu: 1
  • Marka: Schneider Electric
  • Ürün Kodu: ATV930D55N4
  • Ean Barkodu: 3606480883392
  • Üretim Yeri: Hindistan
0 yorum yapılmış. / Sizde Yorum Yapın!
183.828,62TL
583.582,93TL
KDV Hariç: 153.190,52TL
Sepete Ekle
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric ATV930D55N4, Altivar Process ATV900, 55 kW, 106 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli

Schneider Electric ATV930D55N4, Altivar Process ATV900 serisine ait 55 kW, 106 Amper çıkışlı trifaze bir hız kontrol cihazıdır. 380-480 Volt AC şebekelerde asenkron ve senkron motorların hız, tork ve proses kontrolü için geliştirilen bu model; pompa, fan, kompresör, konveyör, mikser, kırıcı ve yoğun proses uygulamalarında güvenilir motor kontrolü sağlar.

ATV930D55N4, normal şartta 55 kW motor gücü ve 106 A sürekli çıkış akımı sunar. Yüksek kalkış torku veya daha ağır yük profili gerektiren uygulamalarda ise ağır şart değeri 45 kW ve 88 A olarak dikkate alınmalıdır. 2,5 kHz nominal anahtarlama frekansına sahip cihazın maksimum çıkış frekansı 599 Hz'dir.

Entegre frenleme ünitesi, uygun harici fren direnciyle birlikte hızlı yavaşlama ve dinamik frenleme gerektiren uygulamaların kurulmasını kolaylaştırır. Dahili Ethernet/IP, Modbus TCP ve Modbus seri haberleşme seçenekleri; PLC, SCADA ve üst seviye otomasyon sistemleriyle entegrasyon için esnek bir altyapı sunar. Entegre EMC filtresi, ayarlanabilir PID regülatörü ve kapsamlı motor-sürücü korumaları proses sürekliliğini destekler.

Schneider Electric ATV930D55N4 fiyatı, stok durumu ve hızlı teslimat avantajları için Elektrofors üzerinden güncel ürün bilgilerini takip edebilir, projenize uygun adet seçimiyle güvenle sipariş verebilirsiniz. Altivar Process ATV900 platformunun proses odaklı kontrol, haberleşme ve izleme yetenekleri sayesinde bu sürücü, endüstriyel tesislerde enerji verimliliği ve işletme sürekliliği hedefleyen uygulamalar için güçlü bir çözümdür.

Schneider Electric Altivar Process ATV900 ATV930D55N4 55 kW Normal Şart 45 kW Ağır Şart 106 A Normal Şart 88 A Ağır Şart Trifaze 380-480 Volt AC Entegre Frenleme Ünitesi IP21 Ethernet/IP ve Modbus

Teknik Özellikler

Marka Schneider Electric
Ürün Kodu ATV930D55N4
Seri / Ürün Grubu Altivar Process ATV900 / ATV930
Ürün Tipi Değişken hızlı sürücü / hız kontrol cihazı
Uygulama Tipi Endüstriyel proses uygulamaları
Motor Uyumluluğu Asenkron ve senkron motorlar
Şebeke Faz Sayısı 3 faz
Nominal Besleme Gerilimi 380-480 Volt AC, -%15 / +%10 tolerans
Şebeke Frekansı 50-60 Hz
Motor Gücü - Normal Şart 55 kW
Motor Gücü - Ağır Şart 45 kW
Sürekli Çıkış Akımı - Normal Şart 106 A @ 2,5 kHz
Sürekli Çıkış Akımı - Ağır Şart 88 A @ 2,5 kHz
Maksimum Geçici Akım 127.2 A / 60 sn normal şart; 132 A / 60 sn ağır şart
Anahtarlama Frekansı 1-8 kHz ayarlanabilir; 2,5 kHz nominal
Maksimum Çıkış Frekansı 599 Hz
Frenleme Entegre frenleme ünitesi / fren kesici, DC enjeksiyonlu duruş
Haberleşme Protokolleri Ethernet/IP, Modbus TCP, Modbus seri
Fiziksel Haberleşme Arayüzü Ethernet ve 2 telli RS-485
Dijital Giriş / Çıkış 10 dijital giriş, 2 dijital çıkış
Analog Giriş / Çıkış 3 analog giriş, 2 analog çıkış
Röle Çıkışı 3 yapılandırılabilir röle çıkışı
Kontrol Fonksiyonu Ayarlanabilir PID regülatörü
EMC Filtresi Entegre
Koruma Sınıfı IP21 / UL Tip 1
Montaj Tipi Duvara montaj, dikey ±10°
Çalışma Ortam Sıcaklığı -15...50 °C; 50...60 °C değer kaybı ile
Çalışma Yüksekliği 1000 m'ye kadar değer kaybı olmadan; 1000-4800 m arası değer kaybı ile
Ölçüler 290 x 922 x 325,5 mm
Ağırlık 57,5 kg
Ürün Sertifikaları / İşaretleme CSA, UL, TÜV / CE
EAN Barkodu 3606480883392

Öne Çıkan Özellikler

  • 55 kW normal şart kapasitesi: 380-480 Volt AC trifaze şebekelerde 106 A sürekli çıkış akımıyla yüksek güçlü proses motorlarının hız kontrolünü sağlar.
  • 45 kW ağır şart performansı: Yüksek kalkış torku ve zorlayıcı yük çevrimlerinde 88 A ağır şart değeriyle motor uygulamalarına uygun seçim imkânı sunar.
  • Entegre frenleme ünitesi: Uygun harici fren direnciyle birlikte hızlı yavaşlama ve dinamik frenleme gereken makine ve proseslerde ilave kontrol esnekliği sağlar.
  • Gelişmiş motor kontrolü: Asenkron motorların yanı sıra sabit mıknatıslı ve senkron relüktans motorlarla çalışabilen kontrol profilleri sunar.
  • Dahili endüstriyel haberleşme: Ethernet/IP, Modbus TCP ve Modbus seri protokolleri sayesinde PLC, HMI, SCADA ve enerji izleme sistemlerine kolay entegrasyon sağlar.
  • Esnek giriş-çıkış yapısı: Dijital, analog ve röle giriş-çıkışları; sensör, referans, geri bildirim, alarm ve proses kontrol fonksiyonlarının uygulanmasını kolaylaştırır.
  • Proses odaklı izleme: Entegre güç ölçümü, enerji panosu, süreç izleme, varlık izleme ve koruma fonksiyonları işletme verimliliğini destekler.
  • Kapsamlı koruma yapısı: Motor ve sürücü termal koruması, faz kaybı, aşırı ve düşük gerilim, aşırı akım, kısa devre, aşırı hız ve aşırı ısınma gibi durumların izlenmesine yardımcı olur.
  • IP21 muhafaza: Duvara montajlı endüstriyel uygulamalarda standart tip kurulum için uygun koruma sağlar.

Kimler İçin İdeal?

  • Endüstriyel tesisler: Pompa, fan, kompresör, konveyör ve proses motorlarında kontrollü çalışma, enerji verimliliği ve işletme sürekliliği hedefleyen tesisler için uygundur.
  • Makine üreticileri: Yüksek güçlü motorlarda hassas hız, tork, rampa ve frenleme kontrolüne ihtiyaç duyan makine tasarımlarında kapsamlı bir sürücü çözümü sunar.
  • Otomasyon entegratörleri: Dahili Ethernet ve Modbus haberleşmesi, genişletilebilir modül yuvaları ve programlanabilir giriş-çıkışlarıyla sistem entegrasyonunu kolaylaştırır.
  • Pano imalatçıları: Duvara monte IP21 gövdesi, entegre EMC filtresi ve kapsamlı bağlantı seçenekleriyle proses panolarının tasarımında kullanılabilir.
  • Bakım ve işletme ekipleri: Yerel diagnostik, haberleşme durum göstergeleri ve motor-sürücü korumaları arıza takibi ile planlı bakım süreçlerini destekler.
  • Su, HVAC ve altyapı işletmeleri: Değişken torklu pompa ve fan uygulamalarında PID kontrolü ve proses izleme yeteneklerinden yararlanılmasını sağlar.

Tipik Kullanım Alanları

  • Endüstriyel pompa ve hidrofor sistemleri
  • Fan, blower ve HVAC uygulamaları
  • Kompresör ve vakum sistemleri
  • Konveyör ve malzeme taşıma hatları
  • Mikser, karıştırıcı ve santrifüj uygulamaları
  • Kırıcı, değirmen ve ağır hizmet makineleri
  • Su ve atık su arıtma tesisleri
  • Petrol, gaz ve kimyasal prosesler
  • Maden, metal ve çimento uygulamaları
  • Gıda, içecek ve üretim prosesleri
  • Asenkron ve senkron motor hız kontrolü
  • PLC, SCADA ve proses otomasyonu projeleri

Seçim ve Uyumluluk Notu

ATV930D55N4 seçilirken yalnızca motorun kW değeri değil; motor etiket akımı, yük karakteristiği, kalkış torku, hız aralığı, çalışma çevrimi, ortam sıcaklığı, rakım ve anahtarlama frekansı birlikte değerlendirilmelidir. Bu cihaz normal şartta 55 kW / 106 A, ağır şartta 45 kW / 88 A değerindedir. Sabit torklu, darbeli veya yüksek aşırı yük gerektiren uygulamalarda ağır şart değerleri esas alınmalıdır.

Cihazın beslemesi trifaze 380-480 Volt AC olmalıdır. Şebeke kısa devre koruması, hat ve motor kabloları, kontaktör, şebeke reaktörü, çıkış filtresi ve diğer çevre ekipmanları motor ve tesis koşullarına göre ayrıca seçilmelidir. Sürücünün güç devresi terminalleri için resmi dokümanda 70-120 mm² bağlantı aralığı belirtilmiştir; gerçek kablo kesiti akım taşıma kapasitesi, gerilim düşümü, döşeme biçimi ve ilgili standartlara göre belirlenmelidir.

Üründe frenleme ünitesi bulunur; ancak dinamik frenleme uygulamasında gerekli olabilecek harici fren direnci ürünle birlikte kabul edilmemeli, uygulamanın rejeneratif enerjisi ve çalışma çevrimine göre ayrıca boyutlandırılmalıdır. Pano içi soğutma, üst-alt hava boşlukları ve dikey montaj şartları cihazın güvenilir çalışması için korunmalıdır.

Haberleşme veya genişletme modülü seçilirken mevcut PLC/SCADA altyapısı, protokol, konektör tipi ve yuva uyumluluğu kontrol edilmelidir. Profibus DP V1, Profinet, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink, enkoder ve ek giriş-çıkış seçenekleri uyumlu opsiyon modülleriyle genişletilebilir; bu modüller standart ürün içeriğine dahil olmayabilir.

Neden Elektrofors?

Schneider Electric ATV930D55N4 hız kontrol cihazı satın alırken motor gücü, motor akımı, normal veya ağır şart çalışma sınıfı, şebeke gerilimi ve frenleme ihtiyacının projenizle uyumlu olması önemlidir. Elektrofors ürün sayfasında stok durumu, güncel fiyat, EAN barkodu ve teslimat bilgilerini tek ekranda görebilir; ihtiyacınıza uygun adedi seçerek hızlıca sipariş oluşturabilirsiniz.

  • Orijinal ürün tedariği: Schneider Electric ATV930D55N4, orijinal ürün güvencesiyle satışa sunulur.
  • Stoktan hızlı teslimat: Stokta bulunan ürünlerde hızlı kargo ve kısa teslimat avantajı sağlar.
  • Teknik ürün odağı: Elektrik ve endüstriyel otomasyon ürünlerinde doğru seçimi kolaylaştıran teknik içerik sunar.
  • Kolay karşılaştırma ve sipariş: ATV930D55N4 fiyatı, stok bilgisi ve satın alma süreci ürün sayfası üzerinden kolayca takip edilebilir.

Teknik veriler, Schneider Electric ATV930D55N4 için yayımlanan resmi ürün veri sayfası ve güncel ürün bilgilerinden derlenmiştir. Motor-sürücü seçimi, kısa devre koordinasyonu, fren direnci, kablo kesiti, soğutma ve pano uygulamaları yapılırken güncel Schneider Electric dokümanları, saha koşulları ve ilgili elektrik standartları dikkate alınmalıdır.

Temel Özellikler
Üretici Ürün Adı ATV930D55N4 - hız kontrol cihazı - ATV930 - 55kW - 400/480V - frenleme ün
Ürün Serisi Altivar Process ATV900
Ürün Yada Bileşen Tipi Değişken hızlı sürücü
Ürün Varış Yeri Asenkron motorlar
Senkron motorlar
Cihaz Uygulaması Endüstriyel uygulama
Model Frenleme ünitesi ile
Standart tip
Ürüne Özel Uygulama Endüstriyel proses
Şebeke Faz Sayısı 3 faz
Şebeke Frakansı 50...60 Hz
Haberleşme Port Protokolü Ethernet/IP
Modbus seri
Modbus TCP
Montaj Tipi Duvara monte
Nominal Besleme Gerilimi(Us) 380...480 V % - 15...10
Motor Gücü(kW) 45,0 kW için Ağır şart
55,0 kW için normal şart
EMC Filtresi EMC plaka seçeneği ile
Entegre
IP Koruma Sınıfı IP21
Koruma Sınıfı UL tip 1
Sürekli Çıkış Akımı 106 A -de 2,5 kHz için normal şart
88 A -de 2,5 kHz için Ağır şart
Hat Akımı 71,8 A -de 480 V (Ağır şart)
81,4 A -de 380 V (Ağır şart)
84,2 A -de 480 V (normal şart)
97,2 A -de 380 V (normal şart)
Seçenek Modülü iletişim modülü için Ethernet Powerlink
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
Maksimum Çıkış Frekansı 599 Hz
Asenron Motor Kontrol Profili Değişken moment standardı
Optimum moment modu
Sabit tork standartı
Dijital Giriş Lojiği 16 önceden ayarlı hız
Senkron Motor Kontrol Profili Sabit mıknatıslı motor
Senkronize relüktans motor
Görünen Güç 59,7 kVA -de 480 V (Ağır şart)
70 kVA -de 480 V (normal şart)
Anahtarlama Frekansı 1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile
Nominal Anahtarlama Frekansı 2,5 kHz
Muhtemel Hat Kısa Devre Akımı(Isc) 50 kA
Maksimum Geçici Akım 127,2 A süresince 60 s (normal şart)
132 A süresince 60 s (Ağır şart)
Tamamlayıcı Özellikler
Dijital Giriş Sayısı 10
Dijital Çıkış Tipi Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Dijital Giriş Tipi DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
Dijital Çıkış Sayısı 2
Konnektör Tipi 1 RJ45
2 RJ45
Set Başına Miktar 1
Analog Giriş Sayısı 3
Koruma Tipi Aşırı hız: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Güvenli tork kapatma: motor
Güvenli tork kapatma: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Kısa devre koruması: sürücü
Kontrol devresinde kesme: sürücü
Motor fazı kesme: motor
Motor fazı kesme: sürücü
Termal koruma: motor
Termal koruma: sürücü
Röle Çıkış Tipi Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Genişlik 290 mm
Yükseklik 922 mm
Fiziksel Arayüz 2 telli RS 485
Ethernet
Analog Giriş Tipi AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
Analog Çıkış Tipi Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Röle Çıkış Sayısı 3
Maksimum Anahtarlama Akımı Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Derinlik 325,5 mm
Dört Çeyrekli Çalışma Doğru
Analog Çıkış Sayısı 2
Erişim Yönetimi Slave Modbus TCP
Güç Dağılımı(W) Doğal konveksiyon: 131 W -de 380 V 2,5 kHz
Zorlamalı konveksiyon: 917 W -de 380 V 2,5 kHz
Ürün Ağırlığı 57,5 kg
Dijital Giriş Lojiği Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)
Elektrikli Bağlantı DC barası: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
Hat tarafı: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Motor: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil
İletim Çerçevesi RTU
Yerel Sinyalleme Dahili haberleşme durumu: 5 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Yerel diagnostik: 3 LED (tek/iki renkli)
Minimum Anahtarlama Akımı Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Motor Kayma Kompanzasyonu Ayarlanabilir
Bastırılabilir
Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz
Hızlanma ve Yavaşlama Rampaları 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
İletim Hızı 10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
Fren Kesici Entegre Doğru
Durana Kadar Frenleme DC enjeksiyon ile
Örnekleme Süresi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
Adres Sayısı 1…247 için Modbus seri
Maksimum Çıkış Gerilimi 480,0 V
Besleme Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Bağıl Simetrik Ağ Frekans Toleransı 5 %
Veri Biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
Giriş Uyumluluğu DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Polarizasyon Tipi Empedans yok için Modbus seri
Maksimum Giriş Akımı 97,2 A
Değiştirme Modu Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
Yüksek Aşırı Yükte Temel Yük Akımı 88,0 A
Yalıtım Güç ve kontrol arasındaki terminaller
Doğruluk +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
Düşük Aşırı Yükte Temel Yük Akımı 106,0 A
Güvenli Yön Fonksiyonu (SDI) Doğru
Güvenli Çalışma Durdurma Fonksiyonu (SOS) Doğru
Doğrusallık Hatası AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış
Güvenli Konum Fonksiyonu (SP) Yanlış
Güvenli Programlanabilir Lojik (SPL) Yanlış
Güvenli Hız İzleyici Fonksiyonu (SSM) Yanlış
Güvenli Durdurma Fonksiyonu 1 (SS1) Yanlış
SS2 Güvenli Durdurma İşlevi Doğru
Güvenli Tork Kapalı Fonksiyonu (STO) Yanlış
Kapalı Göstergeli Doğru
Güvenli Fren Yönetimi Fonksiyonu (SBC/SBT) Yanlış
Güvenli Sınırlı Konum Fonksiyonu (SLP) Yanlış
Yenileme Süresi Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
Uygun Ortam Koşulları
Standartlar IEC 13849-1
IEC 60721-3
IEC 61000-3-12
IEC 61508
IEC 61800-3
IEC 61800-5-1
UL 508C
Çalışma Konumu Dikey +/- 10 derece
Ürün Sertifikaları CSA
TÜV
UL
Aşırı Gerilim Kategorisi III
Çevresel Özellik Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3
Kirletme Derecesi 2
Depolama Ortam Koşulları -40…70 °C
Maksimum Tork Değeri <48 % yükün %80...%100'ü arasında 'e uygunIEC 61000-3-12
İşaretleme CE
Elektromanyetik Uyumluluk 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2
Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Çalışma İçin Ortam Hava Sıcaklığı -15…50 °C (olmadan)
50…60 °C (değer kaybı faktörü ile)
Bağıl Nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çevre Sınıfı(Çalışma Sırasında) IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S3
Çalışma Yüksekliği <= 1000 m olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyle
Montaj Stili Muhfazalı
Yalıtım Direnci > 1 MOhm 1 dakika için topraklamaya 500 V DC
Titreşim Direnci 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunIEC 60068-2-6
Darbe Dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27
Bağıl Nem(Depolama) EN 60721-3'e göre sınıf 3K5
Darbe Etkisi Altında Maksimum Hızlanma(Çalışma Sırasında) 150 m/sn² 11 ms'de
Titreşimli Yük Altında Maksimum Hızlanma(Çalışma Sırasında) 10 m/sn² 13...200 Hz'de
Titreşimli Yük Altında Maksimum Sapma(Çalışma Sırasında) 2...13 Hz'de 1,5 mm
Soğutma Havası Hacmi 295 m3/h
Gürültü Seviyesi 68,3 dB
Düzenleme Döngüsü Ayarlanabilir PID regülatör
Pil Tasarım Ömrü -40…70 °C
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 43,000 cm
Paket 1 Genişliği 60,000 cm
Paket 1 Uzunluğu 112,000 cm
Paket 1 Ağırlığı 71,500 kg
Garanti Koşulları
Garanti 18 ay
Taksit seçenekleri görüntülenecek.

Sizde Yorum Yapın!

Kötü İyi

Birlikte Kullanıma Uygun Ürünler

Schneider Electric ATV930D55N4 Hız Kontrol Cihaz için uygun aksesuarlar

Schneider Electric ATV930D55N4 Hız Kontrol Cihaz için Haberleşme Kartları

Schneider Electric VW3A3601, Altivar 320/340/900 ve Lexium 32 için EtherCAT Haberleşme Kartı
VW3A3601
Schneider Electric VW3A3601, Altivar 320/340/900 ve Lexium 32 için EtherCAT Haberleşme Kartı
14.456,89TL
Schneider Electric VW3A3607, Altivar 320/340/600/900 ve Lexium 32 için Profibus DP Haberleşme Kartı
VW3A3607
Schneider Electric VW3A3607, Altivar 320/340/600/900 ve Lexium 32 için Profibus DP Haberleşme Kartı
9.996,22TL
Schneider Electric VW3A3608, Altivar 320/340/600/900 ve Lexium 32 için CANopen Daisy Chain Haberleşme Kartı
VW3A3608
Schneider Electric VW3A3608, Altivar 320/340/600/900 ve Lexium 32 için CANopen Daisy Chain Haberleşme Kartı
6.717,89TL
Schneider Electric VW3A3618, Altivar 320/340/600/900 ve Lexium 32 için CANopen SUB-D9 Haberleşme Kartı
VW3A3618
Schneider Electric VW3A3618, Altivar 320/340/600/900 ve Lexium 32 için CANopen SUB-D9 Haberleşme Kartı
5.508,67TL
Schneider Electric VW3A3627, Altivar 320/340/600/900 için Profinet Haberleşme Kartı
VW3A3627
Schneider Electric VW3A3627, Altivar 320/340/600/900 için Profinet Haberleşme Kartı
16.230,42TL
Schneider Electric VW3A3721, Altivar Process 600, Ethernet/IP, ModbusTCP, MultiDrive-Link Haberleşme Modülü
VW3A3721
Schneider Electric VW3A3721, Altivar Process 600, Ethernet/IP, ModbusTCP, MultiDrive-Link Haberleşme Modülü
43.182,59TL

Schneider Electric ATV930D55N4 Hız Kontrol Cihaz için Aksesuarlar

Schneider Electric VW3A1112, Harici Grafik Ekran Pano Kapısına Montaj Kiti
VW3A1112
Schneider Electric VW3A1112, Harici Grafik Ekran Pano Kapısına Montaj Kiti
2.203,46TL
Schneider Electric VW3A3203, Altivar 340/600/900, Giriş Çıkış Çoklayıcı Modül, 6 Digital Giriş, 2 Analog Giriş, 2 Dijital Çıkış
VW3A3203
Schneider Electric VW3A3203, Altivar 340/600/900, Giriş Çıkış Çoklayıcı Modül, 6 Digital Giriş, 2 Analog Giriş, 2 Dijital Çıkış
11.447,28TL
Schneider Electric VW3A3204, Altivar 340/600/900, Röle Çoklayıcı Modül, 3 Röle Çıkış
VW3A3204
Schneider Electric VW3A3204, Altivar 340/600/900, Röle Çoklayıcı Modül, 3 Röle Çıkış
11.447,28TL
Etiketler: schneider , electric , atv930d55n4 , altivar , process , atv900 , 55 , kw , 106 , amper , hız , kontrol , cihazı , trifaze , 380-480 , volt , ac , frenleme , üniteli , atv930d55n4 , hız , kontrol , cihazları , schneider , electric , 3606480883392
