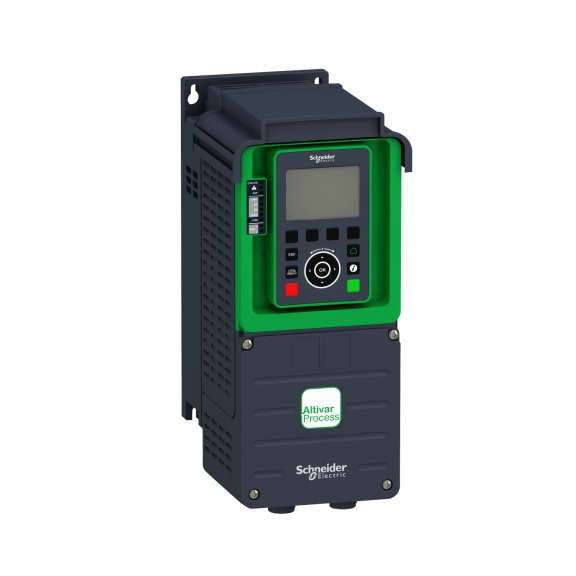

Name: Schneider Electric ATV930U22N4, Altivar Process ATV900, 2.2 kW, 5.6 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli
Brand: Schneider Electric
SKU: ATV930U22N4
Price: 52614.5 TRY
Availability: OutOfStock

Ürün Görselleri Temsilidir! %60 İndirim Stok Sorunuz

Schneider Electric ATV930U22N4, Altivar Process ATV900, 2.2 kW, 5.6 Amper, Hız Kontrol Cihazı, Trifaze 380-480 Volt AC, Frenleme Üniteli

Stok Durumu: Stok Sorunuz
Marka: Schneider Electric
Ürün Kodu: ATV930U22N4
Ean Barkodu: 3606480883279
Üretim Yeri: Endonezya

0 yorum yapılmış. / Sizde Yorum Yapın!

52.614,50TL

131.536,25TL

KDV Hariç: 43.845,42TL

Adet

Sepete Ekle

Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

15.000 TL ve Üzeri: Kargo Ücretsiz ?

Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.

15.000 TL Altı: 275 TL Sabit Kargo ?

15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.

Havale / EFT: %2,5 İndirim (15.000 TL+) ?

15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı	ATV930U22N4 - hız kontrol cihazı - ATV930 - 2,2kW - 400/480V - frenleme ün
Ürün Serisi	Altivar Process ATV900
Ürün Yada Bileşen Tipi	Değişken hızlı sürücü
Ürün Varış Yeri	Asenkron motorlar Senkron motorlar
Cihaz Uygulaması	Endüstriyel uygulama
Model	Frenleme ünitesi ile Standart tip
Ürüne Özel Uygulama	Endüstriyel proses
Şebeke Faz Sayısı	3 faz
Şebeke Frakansı	50...60 Hz
Haberleşme Port Protokolü	Ethernet/IP Modbus seri Modbus TCP
Montaj Tipi	Duvara monte
Nominal Besleme Gerilimi(Us)	380...480 V % - 15...10
Motor Gücü(kW)	1,5 kW için Ağır şart 2,2 kW için normal şart
EMC Filtresi	EMC plaka seçeneği ile Entegre
IP Koruma Sınıfı	IP21
Koruma Sınıfı	UL tip 1
Sürekli Çıkış Akımı	4 A -de 4 kHz için Ağır şart 5,6 A -de 4 kHz için normal şart
Hat Akımı	2,9 A -de 480 V (Ağır şart) 3,1 A -de 380 V (Ağır şart) 3,8 A -de 480 V (normal şart) 4,3 A -de 380 V (normal şart)
Seçenek Modülü	iletişim modülü için Ethernet Powerlink Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü
Maksimum Çıkış Frekansı	599 Hz
Asenron Motor Kontrol Profili	Değişken moment standardı Optimum moment modu Sabit tork standartı
Dijital Giriş Lojiği	16 önceden ayarlı hız
Senkron Motor Kontrol Profili	Sabit mıknatıslı motor Senkronize relüktans motor
Görünen Güç	2,4 kVA -de 480 V (Ağır şart) 3,2 kVA -de 480 V (normal şart)
Anahtarlama Frekansı	2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
Nominal Anahtarlama Frekansı	4 kHz
Muhtemel Hat Kısa Devre Akımı(Isc)	50 kA
Maksimum Geçici Akım	6 A süresince 60 s (Ağır şart) 6,7 A süresince 60 s (normal şart)
Tamamlayıcı Özellikler
Dijital Giriş Sayısı	10
Dijital Çıkış Tipi	Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Dijital Giriş Tipi	DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
Dijital Çıkış Sayısı	2
Konnektör Tipi	1 RJ45 2 RJ45
Set Başına Miktar	1
Analog Giriş Sayısı	3
Koruma Tipi	Aşırı hız: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü DC veriyolunda aşırı gerilimler: sürücü Güvenli tork kapatma: motor Güvenli tork kapatma: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Kısa devre koruması: sürücü Kontrol devresinde kesme: sürücü Motor fazı kesme: motor Motor fazı kesme: sürücü Termal koruma: motor Termal koruma: sürücü
Röle Çıkış Tipi	Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Genişlik	144 mm
Yükseklik	350 mm
Fiziksel Arayüz	2 telli RS 485 Ethernet
Analog Giriş Tipi	AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
Analog Çıkış Tipi	Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Röle Çıkış Sayısı	3
Maksimum Anahtarlama Akımı	Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Derinlik	206 mm
Dört Çeyrekli Çalışma	Doğru
Analog Çıkış Sayısı	2
Erişim Yönetimi	Slave Modbus TCP
Güç Dağılımı(W)	Doğal konveksiyon: 30 W -de 380 V 4 kHz Zorlamalı konveksiyon: 60 W -de 380 V 4 kHz
Ürün Ağırlığı	4,5 kg
Dijital Giriş Lojiği	Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)
Elektrikli Bağlantı	DC barası: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10 Hat tarafı: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10 Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 Motor: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10
İletim Çerçevesi	RTU
Yerel Sinyalleme	Dahili haberleşme durumu: 5 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) Haberleşme modülü durumu: 2 LED (iki renkli) Yerel diagnostik: 3 LED (tek/iki renkli)
Minimum Anahtarlama Akımı	Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Motor Kayma Kompanzasyonu	Ayarlanabilir Bastırılabilir Otomatik her türlü yük Sürekli mıknatıslı motor yasasında bulunmaz
Hızlanma ve Yavaşlama Rampaları	0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
İletim Hızı	10, 100 Mbit/sn için Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
Fren Kesici Entegre	Doğru
Durana Kadar Frenleme	DC enjeksiyon ile
Örnekleme Süresi	1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış 5 ms +/- 1 ms (DI7, DI8) - darbe girişi
Adres Sayısı	1…247 için Modbus seri
Maksimum Çıkış Gerilimi	480,0 V
Besleme	Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Bağıl Simetrik Ağ Frekans Toleransı	5 %
Veri Biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
Giriş Uyumluluğu	DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Polarizasyon Tipi	Empedans yok için Modbus seri
Maksimum Giriş Akımı	4,3 A
Değiştirme Modu	Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
Yüksek Aşırı Yükte Temel Yük Akımı	4,0 A
Yalıtım	Güç ve kontrol arasındaki terminaller
Doğruluk	+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
Düşük Aşırı Yükte Temel Yük Akımı	5,6 A
Güvenli Yön Fonksiyonu (SDI)	Doğru
Güvenli Çalışma Durdurma Fonksiyonu (SOS)	Doğru
Doğrusallık Hatası	AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış
Güvenli Konum Fonksiyonu (SP)	Yanlış
Güvenli Programlanabilir Lojik (SPL)	Yanlış
Güvenli Hız İzleyici Fonksiyonu (SSM)	Yanlış
Güvenli Durdurma Fonksiyonu 1 (SS1)	Yanlış
SS2 Güvenli Durdurma İşlevi	Doğru
Güvenli Tork Kapalı Fonksiyonu (STO)	Yanlış
Kapalı Göstergeli	Doğru
Güvenli Fren Yönetimi Fonksiyonu (SBC/SBT)	Yanlış
Güvenli Sınırlı Konum Fonksiyonu (SLP)	Yanlış
Yenileme Süresi	Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
Uygun Ortam Koşulları
Standartlar	IEC 13849-1 IEC 60721-3 IEC 61000-3-12 IEC 61508 IEC 61800-3 IEC 61800-5-1 UL 508C
Çalışma Konumu	Dikey +/- 10 derece
Ürün Sertifikaları	CSA TÜV UL
Aşırı Gerilim Kategorisi	III
Çevresel Özellik	Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3
Kirletme Derecesi	2
Depolama Ortam Koşulları	-40…70 °C
Maksimum Tork Değeri	<48 % tam yük 'e uygunIEC 61000-3-12
İşaretleme	CE
Elektromanyetik Uyumluluk	1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3
Çalışma İçin Ortam Hava Sıcaklığı	-15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile)
Bağıl Nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çevre Sınıfı(Çalışma Sırasında)	IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S3
Çalışma Yüksekliği	<= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle
Montaj Stili	Muhfazalı
Yalıtım Direnci	> 1 MOhm 1 dakika için topraklamaya 500 V DC
Titreşim Direnci	1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygunIEC 60068-2-6
Darbe Dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
Bağıl Nem(Depolama)	EN 60721-3'e göre sınıf 3K5
Darbe Etkisi Altında Maksimum Hızlanma(Çalışma Sırasında)	150 m/sn² 11 ms'de
Titreşimli Yük Altında Maksimum Hızlanma(Çalışma Sırasında)	10 m/sn² 13...200 Hz'de
Titreşimli Yük Altında Maksimum Sapma(Çalışma Sırasında)	2...13 Hz'de 1,5 mm
Soğutma Havası Hacmi	38 m3/h
Gürültü Seviyesi	54,5 dB
Düzenleme Döngüsü	Ayarlanabilir PID regülatör
Pil Tasarım Ömrü	-40…70 °C
Paket Bilgileri
Paket 1 Birim Türü	PCE
Paket 1'deki Birim Sayısı	1
Paket 1 Yüksekliği	31,000 cm
Paket 1 Genişliği	19,000 cm
Paket 1 Uzunluğu	41,000 cm
Paket 1 Ağırlığı	6,016 kg
Paket 2 Birim Türü	P06
Paket 2'deki Birim Sayısı	6
Paket 2 Yüksekliği	75,000 cm
Paket 2 Genişliği	60,000 cm
Paket 2 Uzunluğu	80,000 cm
Paket 2 Ağırlığı	49,120 kg
Garanti Koşulları
Garanti	18 ay
