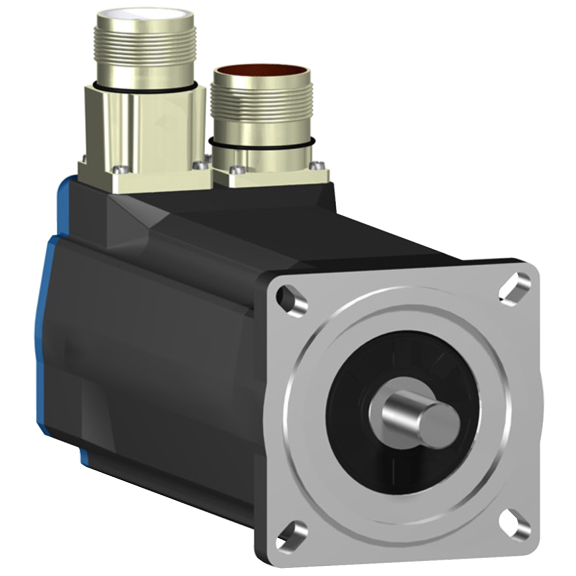

Schneider Electric BSH0703P11A2A, Lexium BSH, Servo Motor, Max. 8000 RPM, Frensiz, 3.1 Nm, 70mm Flanş
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: BSH0703P11A2A
- Ean Barkodu: 3389118137219
- Üretim Yeri: Almanya
58.197,30TL
111.917,89TL
KDV Hariç: 48.497,75TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | BSH0703P11A2A - AC servo motor BSH - 1,1 N.m - 3000 rpm - kilitli şaft - |
| Ürün Yada Bileşen Tipi | Servo motor |
| Maksimum Mekaniz Hız | 8000 rpm |
| Ürün Grubu | BSH |
| Sürekli Durma Torku | 1,1 N.m için LXM15LU60N4, 400 V, trifaze 1,1 N.m için LXM15LU60N4, 480 V, trifaze 1,5 N.m için LXM15LU60N4, 230 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 400 V, trifaze 2,4 N.m için LXM15LD10N4, 480 V, trifaze 2,8 N.m için LXM05AD17M2, 200...240 V, monofaze 2,8 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05AD22N4, 380...480 V, trifaze 2,8 N.m için LXM05AD28M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05BD22N4, 380...480 V, trifaze 2,8 N.m için LXM05BD28M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05CD22N4, 380...480 V, trifaze 2,8 N.m için LXM05CD28M2, 200...240 V, monofaze 2,83 N.m için LXM15LD17N4, 230 V, trifaze 2,83 N.m için LXM15LD17N4, 400 V, trifaze 2,83 N.m için LXM15LD17N4, 480 V, trifaze 2,83 N.m için LXM15LD21M3, 230 V, monofaze 2,83 N.m için LXM15LD21M3, 230 V, trifaze 3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Tepe Durma Torku | 10,3 N.m için LXM05AD28M2, 200...240 V, monofaze 10,3 N.m için LXM05BD28M2, 200...240 V, monofaze 10,3 N.m için LXM05CD28M2, 200...240 V, monofaze 11,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 11,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze 3,3 N.m için LXM15LU60N4, 230 V, trifaze 3,3 N.m için LXM15LU60N4, 400 V, trifaze 3,3 N.m için LXM15LU60N4, 480 V, trifaze 5,3 N.m için LXM15LD10N4, 230 V, trifaze 5,3 N.m için LXM15LD10N4, 400 V, trifaze 5,3 N.m için LXM15LD10N4, 480 V, trifaze 5,99 N.m için LXM15LD21M3, 230 V, monofaze 6 N.m için LXM15LD13M3, 230 V, trifaze 7,16 N.m için LXM05AD17M2, 200...240 V, monofaze 7,16 N.m için LXM05AD17M3X, 200...240 V, trifaze 7,16 N.m için LXM05BD17M2, 200...240 V, monofaze 7,16 N.m için LXM05BD17M3X, 200...240 V, trifaze 7,16 N.m için LXM05CD17M2, 200...240 V, monofaze 7,16 N.m için LXM05CD17M3X, 200...240 V, trifaze 7,71 N.m için LXM15LD17N4, 230 V, trifaze 7,71 N.m için LXM15LD17N4, 400 V, trifaze 7,71 N.m için LXM15LD17N4, 480 V, trifaze 8,75 N.m için LXM05AD22N4, 380...480 V, trifaze 8,75 N.m için LXM05BD22N4, 380...480 V, trifaze 8,75 N.m için LXM05CD22N4, 380...480 V, trifaze 9,28 N.m için LXM15LD21M3, 230 V, trifaze |
| Nominal Çıkış Gücü | 1250 W için LXM15LD10N4, 400 V, trifaze 1300 W için LXM15LD17N4, 400 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze 1400 W için LXM15LD17N4, 480 V, trifaze 1500 W için LXM15LD10N4, 480 V, trifaze 350 W için LXM15LU60N4, 230 V, trifaze 700 W için LXM15LD13M3, 230 V, trifaze 700 W için LXM15LU60N4, 400 V, trifaze 750 W için LXM05AD17M2, 200...240 V, monofaze 750 W için LXM05AD17M3X, 200...240 V, trifaze 750 W için LXM05AD22N4, 380...480 V, trifaze 750 W için LXM05AD28M2, 200...240 V, monofaze 750 W için LXM05BD17M2, 200...240 V, monofaze 750 W için LXM05BD17M3X, 200...240 V, trifaze 750 W için LXM05BD22N4, 380...480 V, trifaze 750 W için LXM05BD28M2, 200...240 V, monofaze 750 W için LXM05CD17M2, 200...240 V, monofaze 750 W için LXM05CD17M3X, 200...240 V, trifaze 750 W için LXM05CD22N4, 380...480 V, trifaze 750 W için LXM05CD28M2, 200...240 V, monofaze 750 W için LXM15LD10N4, 230 V, trifaze 750 W için LXM15LD17N4, 230 V, trifaze 750 W için LXM15LD21M3, 230 V, monofaze 750 W için LXM15LD21M3, 230 V, trifaze 950 W için LXM15LU60N4, 480 V, trifaze |
| Ürün Uyumluluğu | LXM05AD17M2 -de 200...240 V monofaze LXM05AD17M3X -de 200...240 V trifaze LXM05AD22N4 -de 380...480 V trifaze LXM05AD28M2 -de 200...240 V monofaze LXM05BD17M2 -de 200...240 V monofaze LXM05BD17M3X -de 200...240 V trifaze LXM05BD22N4 -de 380...480 V trifaze LXM05BD28M2 -de 200...240 V monofaze LXM05CD17M2 -de 200...240 V monofaze LXM05CD17M3X -de 200...240 V trifaze LXM05CD22N4 -de 380...480 V trifaze LXM05CD28M2 -de 200...240 V monofaze LXM15LD10N4 -de 230 V trifaze LXM15LD10N4 -de 400 V trifaze LXM15LD10N4 -de 480 V trifaze LXM15LD13M3 -de 230 V trifaze LXM15LD17N4 -de 230 V trifaze LXM15LD17N4 -de 400 V trifaze LXM15LD17N4 -de 480 V trifaze LXM15LD21M3 -de 230 V monofaze LXM15LD21M3 -de 230 V trifaze LXM15LU60N4 -de 230 V trifaze LXM15LU60N4 -de 400 V trifaze LXM15LU60N4 -de 480 V trifaze LXM32.D18N4 -de 400 V trifaze LXM32.D18N4 -de 480 V trifaze |
| Nominal Tork | 1,12 N.m için LXM15LU60N4, 230 V, trifaze 1,12 N.m için LXM15LU60N4, 400 V, trifaze 1,12 N.m için LXM15LU60N4, 480 V, trifaze 1,8 N.m için LXM15LD10N4, 480 V, trifaze 1,96 N.m için LXM15LD17N4, 480 V, trifaze 2 N.m için LXM15LD10N4, 400 V, trifaze 2 N.m için LXM15LD17N4, 400 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM05AD17M2, 200...240 V, monofaze 2,4 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05AD22N4, 380...480 V, trifaze 2,4 N.m için LXM05AD28M2, 200...240 V, monofaze 2,4 N.m için LXM05BD17M2, 200...240 V, monofaze 2,4 N.m için LXM05BD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05BD22N4, 380...480 V, trifaze 2,4 N.m için LXM05BD28M2, 200...240 V, monofaze 2,4 N.m için LXM05CD17M2, 200...240 V, monofaze 2,4 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05CD22N4, 380...480 V, trifaze 2,4 N.m için LXM05CD28M2, 200...240 V, monofaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD17N4, 230 V, trifaze 2,4 N.m için LXM15LD21M3, 230 V, monofaze 2,4 N.m için LXM15LD21M3, 230 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze |
| Nominal Hız | 3000 rpm için LXM05AD17M2, 200...240 V, monofaze 3000 rpm için LXM05AD17M3X, 200...240 V, trifaze 3000 rpm için LXM05AD22N4, 380...480 V, trifaze 3000 rpm için LXM05AD28M2, 200...240 V, monofaze 3000 rpm için LXM05BD17M2, 200...240 V, monofaze 3000 rpm için LXM05BD17M3X, 200...240 V, trifaze 3000 rpm için LXM05BD22N4, 380...480 V, trifaze 3000 rpm için LXM05BD28M2, 200...240 V, monofaze 3000 rpm için LXM05CD17M2, 200...240 V, monofaze 3000 rpm için LXM05CD17M3X, 200...240 V, trifaze 3000 rpm için LXM05CD22N4, 380...480 V, trifaze 3000 rpm için LXM05CD28M2, 200...240 V, monofaze 3000 rpm için LXM15LD10N4, 230 V, trifaze 3000 rpm için LXM15LD13M3, 230 V, trifaze 3000 rpm için LXM15LD17N4, 230 V, trifaze 3000 rpm için LXM15LD21M3, 230 V, monofaze 3000 rpm için LXM15LD21M3, 230 V, trifaze 3000 rpm için LXM15LU60N4, 230 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze 6000 rpm için LXM15LD10N4, 400 V, trifaze 6000 rpm için LXM15LD17N4, 400 V, trifaze 6000 rpm için LXM15LU60N4, 400 V, trifaze 7000 rpm için LXM15LD17N4, 480 V, trifaze 8000 rpm için LXM15LD10N4, 480 V, trifaze 8000 rpm için LXM15LU60N4, 480 V, trifaze |
| Şaft Ucu | Kilitli |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| IP Koruma Sınıfı | IP50 standart |
| Frenleme | Olmadan |
| Montaj Desteği | Uluslararası standart flanş |
| Tamamlayıcı Özellikler | |
| Besleme Gerilimi(Max.) | 480 V |
| Faz Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 4,1 A |
| Maksimum Sürekli Güç | 1,7 W |
| Seri Uyumluluğu | Lexium 05 Lexium 15 Lexium 32 |
| Nominal Kapama Kapasitesi(Irms) | 15,2 A için LXM15LD10N4 15,2 A için LXM15LD13M3 15,2 A için LXM15LD17N4 15,2 A için LXM15LD21M3 15,2 A için LXM15LU60N4 17 A için LXM05AD17M2 17 A için LXM05AD17M3X 17 A için LXM05AD22N4 17 A için LXM05AD28M2 17 A için LXM05BD17M2 17 A için LXM05BD17M3X 17 A için LXM05BD22N4 17 A için LXM05BD28M2 17 A için LXM05CD17M2 17 A için LXM05CD17M3X 17 A için LXM05CD22N4 17 A için LXM05CD28M2 17 A için LXM32.D18N4 |
| Maksimum Sürekli Akım | 17 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Uzunluk | 220 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 20 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Anahtarlama Frekansı | 8 kHz |
| Motor Yığını Sayısı | 3 |
| Motor Flanş Boyutu | 70 mm |
| Ürün Ağırlığı | 3,62 kg |
| Motor Kutuplarının Sayısı | 6 |
| Tork Sabiti | 0,78 N.m/A -de 120 °C |
| Geri EMF Sabiti | 49 V/krpm -de 120 °C |
| Rotor Ataleti | 0,58 kg.cm² |
| Soğutmanın Tipi | Doğal konveksiyon |
| Stator Direnci | 2,7 Ohm -de 20 °C |
| Stator Endüktansı | 13 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 4,82 ms -de 20 °C |
| Maksimum Radyal Güç | 400 N -de 6000 rpm 430 N -de 5000 rpm 460 N -de 4000 rpm 510 N -de 3000 rpm 580 N -de 2000 rpm 730 N -de 1000 rpm |
| Maksimum Eksenel Güç Faktörü | 0,2 x Fr |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 5,5 mm |
| Montaj Deliklerinin Dairesel Çapı | 82 mm |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 11,000 cm |
| Paket 1 Genişliği | 18,600 cm |
| Paket 1 Uzunluğu | 39,000 cm |
| Paket 1 Ağırlığı | 4,044 kg |
| Paket 2 Birim Türü | P06 |
| Paket 2'deki Birim Sayısı | 24 |
| Paket 2 Yüksekliği | 59,000 cm |
| Paket 2 Genişliği | 60,000 cm |
| Paket 2 Uzunluğu | 80,000 cm |
| Paket 2 Ağırlığı | 105,556 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
