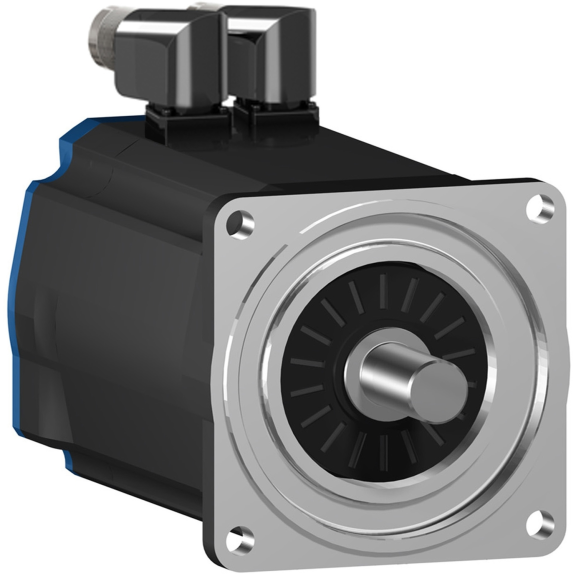

Schneider Electric BSH1004P11F2A, Lexium BSH, Servo Motor, Max. 6000 RPM, Frenli, 10 Nm, 100mm Flanş
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: BSH1004P11F2A
- Ean Barkodu: 3389118140479
- Üretim Yeri: Almanya
100.335,44TL
192.952,78TL
KDV Hariç: 83.612,87TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | BSH1004P11F2A - AC servo motor BSH - 9,31 Nm - 1500 rpm - anahtarlı mil - |
| Ürün Yada Bileşen Tipi | Servo motor |
| Maksimum Mekaniz Hız | 6000 rpm |
| Ürün Grubu | BSH |
| Sürekli Durma Torku | 8 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze 8 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze 9,31 N.m için LXM05AD34N4, 380...480 V, trifaze 9,31 N.m için LXM05AD42M3X, 200...240 V, trifaze 9,31 N.m için LXM05AD57N4, 380...480 V, trifaze 9,31 N.m için LXM05BD34N4, 380...480 V, trifaze 9,31 N.m için LXM05BD42M3X, 200...240 V, trifaze 9,31 N.m için LXM05BD57N4, 380...480 V, trifaze 9,31 N.m için LXM05CD34N4, 380...480 V, trifaze 9,31 N.m için LXM05CD42M3X, 200...240 V, trifaze 9,31 N.m için LXM05CD57N4, 380...480 V, trifaze 9,31 N.m için LXM15MD28M3, 230 V, trifaze 9,31 N.m için LXM15MD28N4, 230 V, trifaze 9,31 N.m için LXM15MD28N4, 400 V, trifaze 9,31 N.m için LXM15MD28N4, 480 V, trifaze 9,31 N.m için LXM15MD40N4, 230 V, trifaze 9,31 N.m için LXM15MD40N4, 400 V, trifaze 9,31 N.m için LXM15MD40N4, 480 V, trifaze |
| Tepe Durma Torku | 23,47 N.m için LXM05AD34N4, 380...480 V, trifaze 23,47 N.m için LXM05BD34N4, 380...480 V, trifaze 23,47 N.m için LXM05CD34N4, 380...480 V, trifaze 25,7 N.m için LXM15MD28M3, 230 V, trifaze 25,7 N.m için LXM15MD28N4, 230 V, trifaze 25,7 N.m için LXM15MD28N4, 400 V, trifaze 25,7 N.m için LXM15MD28N4, 480 V, trifaze 33,83 N.m için LXM15MD40N4, 230 V, trifaze 33,83 N.m için LXM15MD40N4, 400 V, trifaze 33,83 N.m için LXM15MD40N4, 480 V, trifaze 35,7 N.m için LXM05AD42M3X, 200...240 V, trifaze 35,7 N.m için LXM05AD57N4, 380...480 V, trifaze 35,7 N.m için LXM05BD42M3X, 200...240 V, trifaze 35,7 N.m için LXM05BD57N4, 380...480 V, trifaze 35,7 N.m için LXM05CD42M3X, 200...240 V, trifaze 35,7 N.m için LXM05CD57N4, 380...480 V, trifaze 37,9 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze 37,9 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| Nominal Çıkış Gücü | 1300 W için LXM05AD42M3X, 200...240 V, trifaze 1300 W için LXM05BD42M3X, 200...240 V, trifaze 1300 W için LXM05CD42M3X, 200...240 V, trifaze 1300 W için LXM15MD28M3, 230 V, trifaze 1300 W için LXM15MD28N4, 230 V, trifaze 1300 W için LXM15MD40N4, 230 V, trifaze 2100 W için LXM32.D30N4 -de 10 A, 400 V, trifaze 2200 W için LXM05AD34N4, 380...480 V, trifaze 2200 W için LXM05AD57N4, 380...480 V, trifaze 2200 W için LXM05BD34N4, 380...480 V, trifaze 2200 W için LXM05BD57N4, 380...480 V, trifaze 2200 W için LXM05CD34N4, 380...480 V, trifaze 2200 W için LXM05CD57N4, 380...480 V, trifaze 2200 W için LXM15MD28N4, 400 V, trifaze 2300 W için LXM15MD40N4, 400 V, trifaze 2400 W için LXM15MD40N4, 480 V, trifaze 2600 W için LXM32.D30N4 -de 10 A, 480 V, trifaze 2700 W için LXM15MD28N4, 480 V, trifaze |
| Ürün Uyumluluğu | LXM05AD34N4 -de 380...480 V trifaze LXM05AD42M3X -de 200...240 V trifaze LXM05AD57N4 -de 380...480 V trifaze LXM05BD34N4 -de 380...480 V trifaze LXM05BD42M3X -de 200...240 V trifaze LXM05BD57N4 -de 380...480 V trifaze LXM05CD34N4 -de 380...480 V trifaze LXM05CD42M3X -de 200...240 V trifaze LXM05CD57N4 -de 380...480 V trifaze LXM15MD28M3 -de 230 V trifaze LXM15MD28N4 -de 230 V trifaze LXM15MD28N4 -de 400 V trifaze LXM15MD28N4 -de 480 V trifaze LXM15MD40N4 -de 230 V trifaze LXM15MD40N4 -de 400 V trifaze LXM15MD40N4 -de 480 V trifaze LXM32.D30N4 -de 400 V trifaze LXM32.D30N4 -de 480 V trifaze |
| Nominal Tork | 6,5 N.m için LXM15MD28N4, 480 V, trifaze 6,69 N.m için LXM15MD40N4, 480 V, trifaze 7 N.m için LXM15MD28N4, 400 V, trifaze 7,1 N.m için LXM05AD34N4, 380...480 V, trifaze 7,1 N.m için LXM05AD57N4, 380...480 V, trifaze 7,1 N.m için LXM05BD34N4, 380...480 V, trifaze 7,1 N.m için LXM05BD57N4, 380...480 V, trifaze 7,1 N.m için LXM05CD34N4, 380...480 V, trifaze 7,1 N.m için LXM05CD57N4, 380...480 V, trifaze 7,17 N.m için LXM15MD40N4, 400 V, trifaze 8,18 N.m için LXM15MD40N4, 230 V, trifaze 8,22 N.m için LXM05AD42M3X, 200...240 V, trifaze 8,22 N.m için LXM05BD42M3X, 200...240 V, trifaze 8,22 N.m için LXM05CD42M3X, 200...240 V, trifaze 8,22 N.m için LXM15LD28M3, 230 V, trifaze 8,22 N.m için LXM15MD28N4, 230 V, trifaze 8,3 N.m için LXM32.D30N4 -de 10 A, 400 V, trifaze 8,3 N.m için LXM32.D30N4 -de 10 A, 480 V, trifaze |
| Nominal Hız | 1500 rpm için LXM05AD42M3X, 200...240 V, trifaze 1500 rpm için LXM05BD42M3X, 200...240 V, trifaze 1500 rpm için LXM05CD42M3X, 200...240 V, trifaze 1500 rpm için LXM15MD28M3, 230 V, trifaze 1500 rpm için LXM15MD28N4, 230 V, trifaze 1500 rpm için LXM15MD40N4, 230 V, trifaze 2500 rpm için LXM32.D30N4 -de 10 A, 400 V, trifaze 3000 rpm için LXM05AD34N4, 380...480 V, trifaze 3000 rpm için LXM05AD57N4, 380...480 V, trifaze 3000 rpm için LXM05BD34N4, 380...480 V, trifaze 3000 rpm için LXM05BD57N4, 380...480 V, trifaze 3000 rpm için LXM05CD34N4, 380...480 V, trifaze 3000 rpm için LXM05CD57N4, 380...480 V, trifaze 3000 rpm için LXM15MD28N4, 400 V, trifaze 3000 rpm için LXM15MD40N4, 400 V, trifaze 3000 rpm için LXM32.D30N4 -de 10 A, 480 V, trifaze 3500 rpm için LXM15MD40N4, 480 V, trifaze 4000 rpm için LXM15MD28N4, 480 V, trifaze |
| Şaft Ucu | Kilitli |
| Elektrikli Bağlantı | Döndürülebilir sağa açılı konnektörler |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| IP Koruma Sınıfı | IP50 standart |
| Frenleme | Ile |
| Montaj Desteği | Uluslararası standart flanş |
| Tamamlayıcı Özellikler | |
| Besleme Gerilimi(Max.) | 480 V |
| Faz Ağ Sayısı | Trifaze |
| Sürekli Durma Akımı | 6,2 A |
| Maksimum Sürekli Güç | 3,64 W |
| Seri Uyumluluğu | Lexium 05 Lexium 15 Lexium 32 |
| Nominal Kapama Kapasitesi(Irms) | 30 A için LXM32.D30N4 32,3 A için LXM05AD34N4 32,3 A için LXM05AD42M3X 32,3 A için LXM05AD57N4 32,3 A için LXM05BD34N4 32,3 A için LXM05BD42M3X 32,3 A için LXM05BD57N4 32,3 A için LXM05CD34N4 32,3 A için LXM05CD42M3X 32,3 A için LXM05CD57N4 34,8 A için LXM15LD28M3 34,8 A için LXM15MD28N4 34,8 A için LXM15MD40N4 |
| Maksimum Sürekli Akım | 32,3 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 24 mm |
| Uzunluk | 307,5 mm |
| Şaft Uzunluğu | 50 mm |
| Anahtar Genişliği | 40 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Anahtarlama Frekansı | 8 kHz |
| Motor Yığını Sayısı | 4 |
| Tutma Torku | 12 N.m frenleme |
| Motor Flanş Boyutu | 100 mm |
| Ürün Ağırlığı | 9,9 kg |
| Motor Kutuplarının Sayısı | 8 |
| Tork Sabiti | 1,62 N.m/A -de 120 °C |
| Geri EMF Sabiti | 103 V/krpm -de 120 °C |
| Rotor Ataleti | 5,245 kg.cm² |
| Soğutmanın Tipi | Doğal konveksiyon |
| Stator Direnci | 1,81 Ohm -de 20 °C |
| Stator Endüktansı | 11,8 mH -de 20 °C |
| Stator Elektrik Süresi Sabiti | 6,52 ms -de 20 °C |
| Maksimum Radyal Güç | 1070 N -de 1000 rpm 740 N -de 3000 rpm 850 N -de 2000 rpm |
| Maksimum Eksenel Güç Faktörü | 0,2 x Fr |
| Frenin İçeri Çekme Gücü | 17 W |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3,5 mm |
| Montaj Deliklerinin Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Deliklerinin Dairesel Çapı | 115 mm |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 18,3 cm |
| Paket 1 Genişliği | 16,3 cm |
| Paket 1 Uzunluğu | 49,2 cm |
| Paket 1 Ağırlığı | 8,15 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
