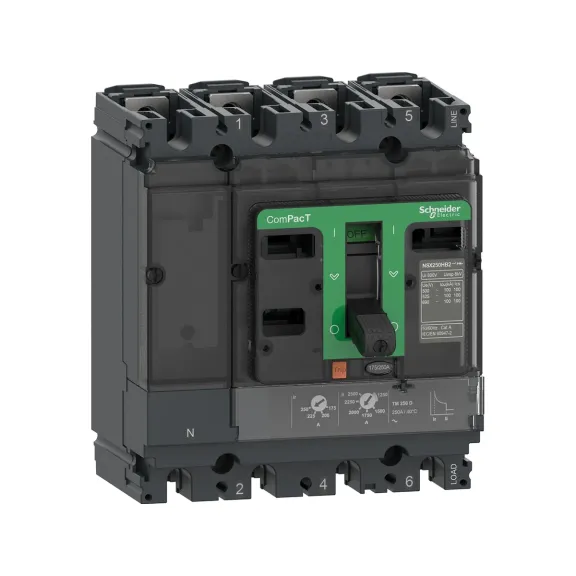

Schneider Electric C10F6TM032, ComPact NSX, 23-32 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, NSX100F, TM32D
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: C10F6TM032
- Ean Barkodu: 3606481997241
- Üretim Yeri: Polonya
15.033,60TL
KDV Hariç: 12.528,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | C10F6TM032 - ComPacT Şalter NSX100F 36kA AC 4 |
| Seri | ComPacT yeni nesil |
| Ürün Adı | ComPacT NSX yeni nesil |
| Ürün Yada Bileşen Tipi | Devre kesici |
| Ürün Grubu | NSX100F |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| Korumalı Kutup Açıklaması | 3d |
| Nötr Konumu | Sol |
| Nominal Akım(In) | 32 A -de 40 °C |
| Şebeke Tipi | AC |
| Nominal Çalışma Gerilimi(Ue) | 690 V AC 50/60 Hz |
| Şebeke Frakansı | 50/60 Hz |
| Kullanım Kategorisi | Kategori A |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Nominal Kısa Devre Kesme Kapasitesi(Icu) | 22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans Seviyesi | F 36 kA 415 V AC |
| Açma Birimi Tipi | TM-D |
| Kontrol Tipi | Geçiş |
| Açma Birimi Koruma Fonksiyonları | LI |
| Devre Kesici Montaj Tipi | Sabit |
| Tamamlayıcı Özellikler | |
| Nominal Hizmet Kesme Kapasitesi(Ics) | 11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 12 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Nominal Yalıtım Gerilimi(Ui) | 800 V AC 50/60 Hz |
| Kutup Başına Güç Dağılımı | 4,03 W |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV |
| Montaj Konumu | Sırtında düz Yatay ve dikey |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| Açma Birimi Derecesi | 32 A -de 40 °C |
| Montaj Desteği | Arka plaka |
| Mekanik Dayanıklılık | 50000 cycles |
| Bağlantı Aralığı | 35 mm |
| Elektriksel Dayanıklılık | 10000 cycles -de 690 V In 20000 cycles -de 690 V In/2 30000 cycles -de 440 V In 50000 cycles -de 440 V In/2 |
| Uzun Süreli Koruma Başlangıç Akımı Ayar Aralığı (Ir) | 0,7...1 x In |
| Koruma Tipi | I : for kısa devre koruması (manyetik) L : for aşırı yük koruma (termik) |
| Genişlik | 140 mm |
| Yükseklik | 161 mm |
| Uzun Süreli Koruma Gecikmesi Ayarı Aralığı (Tr) | 120…400 s -de 1,5 x In 15 s -de 6 x Ir |
| Derinlik | 86 mm |
| Ürün Ağırlığı | 2,4 kg |
| Nötr Koruma Ayarları | Korumasız (3d) |
| Anlık Koruma Başlangıç Akımı Ayar Aralığı(Ii) | 400 A |
| Toprak Kaçağı Koruması | Yok |
| Elektriksel Yardımcılar İçin Yuva Sayısı | 5 slot(lar) |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 60947-2 |
| Elektrikli Şok Koruma Sınıfı | Sınıf II |
| IP Koruma Sınıfı | IP40 conforming to IEC 60529 |
| Koruma Sınıfı(IK) | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Aşırı Gerilim Kategorisi | Class II |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 0...2000 m değer kaybı olmadan 2000 m...5000 m değer kaybı ile |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 14 cm |
| Paket 1 Genişliği | 15 cm |
| Paket 1 Uzunluğu | 19 cm |
| Paket 1 Ağırlığı | 2,79 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 6 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 16,74 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
