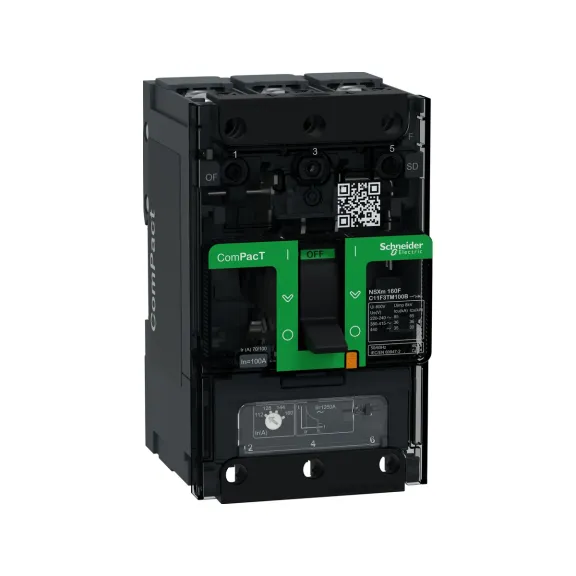

Schneider Electric C11F3TM100B, ComPact NSXm, 70-100 Amper, 3 Kutuplu, 36 kA, Kompakt Şalter, NSXm160F, TM100D
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: C11F3TM100B
- Ean Barkodu: 3606481990938
- Üretim Yeri: Polonya
12.614,40TL
KDV Hariç: 10.512,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | C11F3TM100B - ComPacT Şalter NSXm100F 36kA AC 3P 100 |
| Seri | ComPacT yeni nesil |
| Ürün Serisi | ComPacT NSXm yeni nesil |
| Ürün Adı | ComPacT NSXm yeni nesil |
| Ürün Yada Bileşen Tipi | Devre kesici |
| Ürün Grubu | NSXm 160F |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| Korumalı Kutup Açıklaması | 3d |
| Nominal Akım(In) | 100 A -de 40 °C |
| Şebeke Tipi | AC |
| Nominal Çalışma Gerilimi(Ue) | 690 V AC 50/60 Hz |
| Şebeke Frakansı | 50/60 Hz |
| Kullanım Kategorisi | Kategori A |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-2 |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Nominal Kısa Devre Kesme Kapasitesi(Icu) | 10 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans Seviyesi | F 36 kA 415 V AC |
| Açma Birimi Tipi | TM-D |
| Kontrol Tipi | Geçiş |
| Açma Birimi Koruma Fonksiyonları | LI |
| Devre Kesici Montaj Tipi | Sabit |
| Tamamlayıcı Özellikler | |
| Nominal Hizmet Kesme Kapasitesi(Ics) | 10 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 36 kA -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 85 kA -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Nominal Yalıtım Gerilimi(Ui) | 800 V AC 50/60 Hz |
| Kutup Başına Güç Dağılımı | 7,5 W |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV |
| Montaj Konumu | Sırtında düz Yatay ve dikey |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| 9mm Aralık | 9 modül |
| Açma Birimi Derecesi | 100 A -de 40 °C |
| Montaj Desteği | Arka plaka |
| Mekanik Dayanıklılık | 20000 cycles |
| Bağlantı Aralığı | 27 mm ayırıcılar olmadan 35 mm ayırıcılarla |
| Elektriksel Dayanıklılık | 10000 cycles -de 440 V In 10000 cycles -de 690 V In/2 20000 cycles -de 440 V In/2 5000 cycles -de 690 V In |
| Bağlantı ve Terminal Bilgileri | compression lug/busbar |
| Uzun Süreli Koruma Başlangıç Akımı Ayar Aralığı (Ir) | 0,7...1 x In |
| Genişlik | 81 mm |
| Yükseklik | 137 mm |
| Renk | Gri (RAL 7016) |
| Uzun Süreli Koruma Gecikmesi Ayarı Aralığı (Tr) | Sabit |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 1,06 kg |
| Anlık Koruma Başlangıç Akımı Ayar Aralığı(Ii) | 1.250 A |
| Yerel Sinyalleme | Presence of auxiliary contacts: bayrak (yeşil) |
| Toprak Kaçağı Koruması | Yok |
| Elektriksel Yardımcılar İçin Yuva Sayısı | 1 slot(lar) için alarm switch SD 1 slot(lar) için auxiliary switch OF 1 slot(lar) için voltage release MN or MX |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 60947 |
| IP Koruma Sınıfı | IP40 conforming to IEC 60529 |
| Koruma Sınıfı(IK) | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 2000 m değer kaybı olmadan 5000 m değer kaybı ile |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 8,1 cm |
| Paket 1 Genişliği | 13,7 cm |
| Paket 1 Uzunluğu | 8 cm |
| Paket 1 Ağırlığı | 1,149 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 9 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 12,29 kg |
| Paket 3 Birim Türü | P12 |
| Paket 3'deki Birim Sayısı | 216 |
| Paket 3 Yüksekliği | 150 cm |
| Paket 3 Genişliği | 80 cm |
| Paket 3 Uzunluğu | 120 cm |
| Paket 3 Ağırlığı | 304,89 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
