Schneider Electric C11F6TM100B, ComPact NSXm, 70-100 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, NSXm160F, TM100D

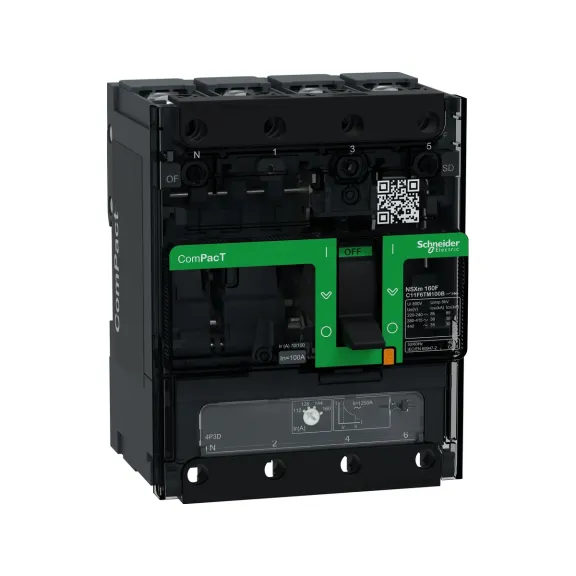

Schneider Electric C11F6TM100B, ComPacT NSXm ailesine ait 70-100 Amper, 4 Kutuplu, 36 kA kısa devre kesme kapasitesi özelliklerini bir araya getiren kompakt şalter modelidir. Alçak gerilim dağıtım panolarında hatların aşırı akım ve kısa devre koşullarına karşı korunması, devrenin güvenli biçimde açılıp kapatılması ve bakım sırasında güvenli ayırma ihtiyacının yönetilmesi için kullanılır.

NSXm 160F gövde yapısı, TM-D açma birimi ve termik manyetik koruma teknolojisi ile dağıtım uygulamalarında koruma ve anahtarlama işlevlerini tek gövdede toplar. Üretici verisindeki 0,7...1 x In uzun süreli koruma ayarı, yük ve kablo korumasının projeye göre ayarlanmasına yardımcı olur.

Sabit, Geçiş, ön/terminal bağlantı düzeni gibi ürün bazında tanımlanan montaj ve kumanda özellikleri, pano yerleşimi ve bakım senaryosunun önceden planlanmasını kolaylaştırır. Kablo kesiti, terminal/pabuç seçimi, sıkma değerleri, ortam sıcaklığı ve pano içi havalandırma şartları güncel üretici dokümanına göre uygulanmalıdır.

C11F6TM100B seçilirken anma/ayar akımı, sistem gerilimi, 4 Kutuplu, 36 kA kesme kapasitesi, açma birimi ve tesisin beklenen kısa devre akımı birlikte değerlendirilmelidir. Schneider Electric kompakt şalterlerde aynı gövde ailesi içinde farklı kesme kapasitesi, kutup sayısı ve açma ünitesi seçenekleri bulunabildiği için yalnız fiziksel benzerliğe göre muadil seçilmemelidir. Elektrofors ürün sayfasındaki ürün kodu, stok ve fiyat bilgileri üzerinden doğru referansla sipariş oluşturulabilir.

Schneider ElectricComPacT NSXmC11F6TM100B70-100 Amper4 Kutuplu36 kANSXm 160FTM-DLI

Teknik Özellikler

Ürün ve Koruma Yapısı

MarkaSchneider Electric
Ürün KoduC11F6TM100B
Seri / Ürün GrubuComPacT NSXm / NSXm 160F
Ürün TipiKompakt Şalter
Kutup Sayısı4 Kutuplu
Korumalı Kutup Yapısı3d
Nominal / Ayar Akımı70-100 Amper
Açma BirimiTM-D
Açma TeknolojisiTermik Manyetik
Koruma FonksiyonlarıLI

Elektriksel Özellikler

Şebeke TipiAC
Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
Nominal Yalıtım Gerilimi (Ui)800 V AC 50/60 Hz
Darbe Dayanım Gerilimi (Uimp)8 kV
Kısa Devre Kesme Kapasitesi (Icu)10 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
15 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
Hizmet Kesme Kapasitesi (Ics)10 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
10 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
Performans SeviyesiF 36 kA 415 V AC
Kullanım KategorisiKategori A
Uzun Süreli Koruma Ayarı (Ir)0,7...1 x In
Uzun Süreli Gecikme (Tr)Sabit
Anlık Koruma (Ii)1.250 A

Montaj, Mekanik ve Ortam

Montaj TipiSabit
Montaj DesteğiArka plaka
Kontrol TipiGeçiş
Üst BağlantıÖn
Alt BağlantıÖn
Bağlantı Yapısıcompression lug/busbar
IP KorumaIP40 conforming to IEC 60529
IK KorumaIK07 conforming to IEC 62262
Çalışma Sıcaklığı-25…70 °C
Ölçüler108 mm x 137 mm x 80 mm
Ürün Ağırlığı1,42 kg
Mekanik Dayanıklılık20000 cycles
Elektriksel Dayanıklılık10000 cycles -de 440 V In
10000 cycles -de 690 V In/2
20000 cycles -de 440 V In/2
5000 cycles -de 690 V In
StandartlarEN/IEC 60947
Koruma ve Seçim Notu

Kısa devre kesme kapasitesi sistem geriliminde doğrulanmalıdır. Icu/Ics değerleri gerilime göre değişebildiğinden yalnız ürün ailesi veya gövde adına bakılarak seçim yapılmamalıdır.

Uzun süreli koruma ayarı: Bu ürünün attribute verisinde 0,7...1 x In bilgisi bulunur. Ayar, korunan kablonun taşıma kapasitesi ve yükün çalışma akımıyla koordineli yapılmalıdır.

Öne Çıkan Özellikler

  • 70-100 Amper akım sınıfı: Yük, kablo kesiti ve koruma koordinasyonu ile birlikte değerlendirilerek dağıtım hattının aşırı akım korumasına temel oluşturur.
  • 36 kA kesme kapasitesi: Ürün başlığında tanımlanan kısa devre kesme seviyesi, tesisin hesaplanan prospektif kısa devre akımına göre kontrol edilmelidir.
  • TM-D açma birimi: Aşırı akım ve kısa devre davranışı bu açma biriminin üretici tarafından tanımlanan karakteristiğine göre belirlenir.
  • Ayarlanabilir uzun süreli koruma: Üretici attribute verisinde 0,7...1 x In aralığı belirtilmiştir; ayar, korunan iletken ve yük karakteristiğine göre yapılmalıdır.
  • Hizmet kesme kapasitesi: Ics değeri, arıza kesildikten sonra devre kesicinin hizmet sürekliliği açısından değerlendirilmesi gereken önemli bir koordinasyon parametresidir.
  • Kategori A kullanım sınıfı: Devre kesicinin selektivite ve kısa süreli dayanım yaklaşımı projedeki koruma koordinasyonuyla birlikte ele alınmalıdır.
  • Pano içi koruma seviyesi: Ürün attribute verisinde IP40 conforming to IEC 60529 bilgisi bulunur; nihai pano IP sınıfı montaj şekli ve pano tasarımıyla belirlenir.
  • Kompakt NSXm platformu: Küçük gövde alanı ve pano entegrasyonuna odaklanan NSXm yapısı, alanın sınırlı olduğu dağıtım panolarında avantaj sağlar.

Kimler İçin İdeal?

  • Ana ve tali dağıtım panoları tasarlayan pano imalatçıları
  • Kısa devre ve aşırı akım koordinasyonu yapan elektrik proje ve mühendislik ekipleri
  • Endüstriyel tesislerin bakım, enerji ve işletme ekipleri
  • Ticari bina, altyapı ve makine enerji dağıtım panoları hazırlayan sistem entegratörleri

Tipik Kullanım Alanları

  • Ana ve tali elektrik dağıtım panoları
  • Endüstriyel üretim ve proses tesisleri
  • Ticari bina ve altyapı enerji dağıtımı
  • Makine ve otomasyon besleme panoları
  • HVAC ve mekanik tesisat güç dağıtımı
  • Jeneratör, UPS ve trafo çıkış/dağıtım devreleri
  • MCC ve yardımcı güç panoları
  • Bakım, yenileme ve kapasite artırımı projeleri

Seçim ve Uyumluluk Notu

C11F6TM100B seçiminde anma/ayar akımı, sistem çalışma gerilimi, 4 Kutuplu, 36 kA kısa devre kesme kapasitesi, açma birimi karakteristiği ve tesisin hesaplanan kısa devre akımı birlikte değerlendirilmelidir. Üst/alt koruma cihazlarıyla selektivite ve kaskad/koordinasyon hedefleniyorsa Schneider Electric'in güncel koordinasyon tabloları kullanılmalıdır. Aynı fiziksel gövdeye sahip farklı Icu, kutup ve açma birimi seçenekleri birebir muadil kabul edilmemelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu ürün için birebir muadil/ikame bilgisi yalnız Schneider Electric'in güncel ürün sayfasında doğrulandığında kullanılmalıdır. Aynı akım veya gövde ölçüsüne sahip başka bir şalter; kesme kapasitesi, kutup yapısı, açma birimi, bağlantı ve aksesuar uyumluluğu kontrol edilmeden doğrudan ikame kabul edilmemelidir.

Montaj ve Devreye Alma Notları

  • Montajdan önce ürün kodu, kutup sayısı, gövde tipi ve açma biriminin proje tek hat şemasıyla eşleştiğini doğrulayın.
  • Kablo/bara kesiti, pabuç veya terminal tipi ve sıkma torklarını yalnız ilgili ürünün güncel Schneider Electric montaj dokümanından uygulayın.
  • Devreye almadan önce açma birimi ayarlarını, korunan kablo/yük değerlerini ve üst-alt koruma koordinasyonunu kontrol edin.
  • Enerjilendirme öncesinde faz sırası/bağlantı, mekanik kumanda, yardımcı kontaklar ve varsa motorlu kumanda fonksiyon testlerini gerçekleştirin.

Neden Elektrofors?

Schneider Electric C11F6TM100B, ComPact NSXm, 70-100 Amper, 4 Kutuplu, 36 kA, Kompakt Şalter, NSXm160F, TM100D satın alınırken ürün kodu, akım değeri/ayar aralığı, kutup sayısı, kısa devre kesme kapasitesi, açma birimi ve sistem gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric kompakt şalter referansı üzerinden sipariş oluşturabilirsiniz.

  • Doğru referans kontrolü: C11F6TM100B ürün kodu üzerinden akım, kutup, kesme kapasitesi ve açma birimi bilgileri birlikte değerlendirilir.
  • Teknik ürün odağı: Kompakt şalter seçiminde yalnız amper değil, kısa devre seviyesi, sistem gerilimi ve koruma koordinasyonu gibi kritik parametreler görünür tutulur.
  • Stok ve fiyat takibi: Elektrofors ürün sayfasında güncel stok ve fiyat bilgisi üzerinden satın alma planı yapılabilir.
  • Muadil disiplinine dikkat: Birebir ikame bilgisi doğrulanmadan yalnız gövde veya akım benzerliğine göre alternatif ürün önerilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel ComPacT NSX, ComPacT NSXm, ComPacT NS, EasyPact CVS ve GoPact kompakt şalter ürün kayıtları esas alınarak hazırlanmıştır. Nihai seçimde sistem gerilimi, hesaplanan kısa devre akımı, kutup yapısı, açma birimi, koruma ayarları, selektivite/koordinasyon ve güncel üretici veri sayfası doğrulanmalıdır.
