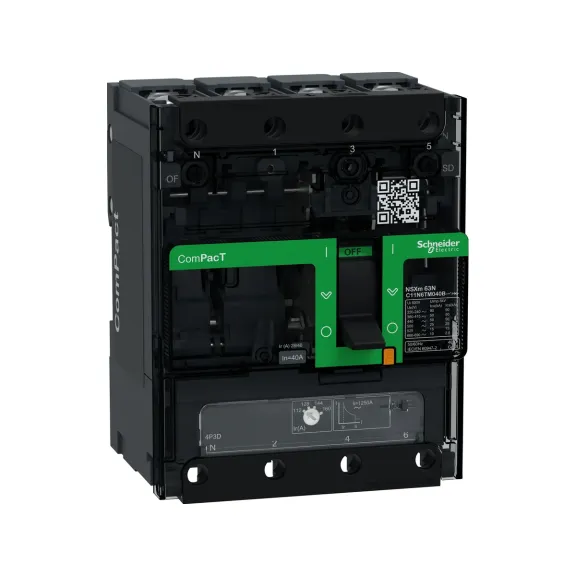

Schneider Electric C11N6TM040B, ComPact NSXm, 28-40 Amper, 4 Kutuplu, 50 kA, Kompakt Şalter, NSXm63F, TM40D
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: C11N6TM040B
- Ean Barkodu: 3606481991591
- Üretim Yeri: Polonya
18.259,20TL
KDV Hariç: 15.216,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | C11N6TM040B - ComPacT Şalter NSXm100N 50kA AC 4P3D 40 |
| Seri | ComPacT yeni nesil |
| Ürün Serisi | ComPacT NSXm yeni nesil |
| Ürün Adı | ComPacT NSXm yeni nesil |
| Ürün Yada Bileşen Tipi | Devre kesici |
| Ürün Grubu | NSXm 63N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| Korumalı Kutup Açıklaması | 3d |
| Nötr Konumu | Sol |
| Nominal Akım(In) | 40 A -de 40 °C |
| Şebeke Tipi | AC |
| Nominal Çalışma Gerilimi(Ue) | 690 V AC 50/60 Hz |
| Şebeke Frakansı | 50/60 Hz |
| Kullanım Kategorisi | Kategori A |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-2 |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Nominal Kısa Devre Kesme Kapasitesi(Icu) | 10 kA Icu -de 660...690 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 90 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Performans Seviyesi | N 50 kA 415 V AC |
| Açma Birimi Tipi | TM-D |
| Kontrol Tipi | Geçiş |
| Açma Birimi Koruma Fonksiyonları | LI |
| Devre Kesici Montaj Tipi | Sabit |
| Tamamlayıcı Özellikler | |
| Nominal Hizmet Kesme Kapasitesi(Ics) | 15 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2 2,5 kA -de 660...690 V AC 50/60 Hz 'e uygunIEC 60947-2 25 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 380...415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 90 kA -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Nominal Yalıtım Gerilimi(Ui) | 800 V AC 50/60 Hz |
| Kutup Başına Güç Dağılımı | 3,8 W |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV |
| Montaj Konumu | Sırtında düz Yatay ve dikey |
| Üst Bağlantı | Ön |
| Aşağı Bağlantı | Ön |
| 9mm Aralık | 12 modül |
| Açma Birimi Derecesi | 40 A -de 40 °C |
| Montaj Desteği | Arka plaka |
| Mekanik Dayanıklılık | 20000 cycles |
| Bağlantı Aralığı | 27 mm ayırıcılar olmadan 35 mm ayırıcılarla |
| Elektriksel Dayanıklılık | 10000 cycles -de 440 V In 10000 cycles -de 690 V In/2 20000 cycles -de 440 V In/2 5000 cycles -de 690 V In |
| Bağlantı ve Terminal Bilgileri | compression lug/busbar |
| Uzun Süreli Koruma Başlangıç Akımı Ayar Aralığı (Ir) | 0,7...1 x In |
| Genişlik | 108 mm |
| Yükseklik | 137 mm |
| Renk | Gri (RAL 7016) |
| Uzun Süreli Koruma Gecikmesi Ayarı Aralığı (Tr) | Sabit |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 1,42 kg |
| Nötr Koruma Ayarları | Korumasız (3d) |
| Anlık Koruma Başlangıç Akımı Ayar Aralığı(Ii) | 600 A |
| Yerel Sinyalleme | Presence of auxiliary contacts: bayrak (yeşil) |
| Toprak Kaçağı Koruması | Yok |
| Elektriksel Yardımcılar İçin Yuva Sayısı | 1 slot(lar) için alarm switch SD 1 slot(lar) için auxiliary switch OF 1 slot(lar) için voltage release MN or MX |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 60947 |
| IP Koruma Sınıfı | IP40 conforming to IEC 60529 |
| Koruma Sınıfı(IK) | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Kirletme Derecesi | 3 'e uygunIEC 60664-1 |
| Depolama Ortam Koşulları | -50…85 °C |
| Bağıl Nem | 0…95 % |
| Çalışma Yüksekliği | 2000 m değer kaybı olmadan 5000 m değer kaybı ile |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 13 cm |
| Paket 1 Genişliği | 13 cm |
| Paket 1 Uzunluğu | 21 cm |
| Paket 1 Ağırlığı | 1,48 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 6 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 10,19 kg |
| Paket 3 Birim Türü | P12 |
| Paket 3'deki Birim Sayısı | 144 |
| Paket 3 Yüksekliği | 150 cm |
| Paket 3 Genişliği | 80 cm |
| Paket 3 Uzunluğu | 120 cm |
| Paket 3 Ağırlığı | 254,49 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
