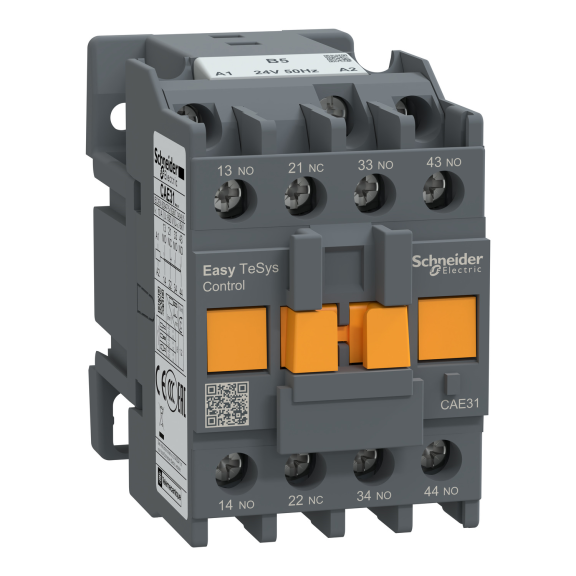

Schneider Electric CAE31B5, EasyPact TVS, 3NA+7NK, Yardımcı Kontaktör, 24 Volt AC
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric CAE31B5, EasyPact TVS, 3NA+7NK, Yardımcı Kontaktör, 24 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: CAE31B5
  • Ean Barkodu: 3606480329425
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
649,51TL
1.411,98TL
KDV Hariç: 541,26TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric CAE31B5, EasyPact TVS, 3NA+1NK, Yardımcı Kontaktör, 24 Volt AC

Schneider Electric CAE31B5, güncel Schneider adlandırmasında Easy TeSys Control ailesinde yer alan 3 NA + 1 NK kontaklı kontrol rölesi / yardımcı kontaktördür. Eski ticari kayıtlarda EasyPact TVS adıyla da görülebilir; kontrol devrelerinde kumanda, ara röle, kilitleme ve sinyal çoğaltma görevleri için kullanılır.

CAE31B5, 24 V AC 50 Hz bobin gerilimi ile çalışır. Üretici verisinde AC-14
AC-15 kullanım kategorisi ve 10 A (at 40 °C) termik akım bilgisi bulunur. CAE kontrol rölesi, Easy TeSys güç kontaktörünün ana kontaklarını ikame eden bir güç anahtarlama ürünü değildir.

3 NA + 1 NK kontak düzeni; PLC ara yüzü, kontaktör mühürleme, alarm ve karşılıklı kilitleme gibi standart kontrol senaryolarına yöneliktir. Easy TeSys Control ailesi maliyet odaklı makine ve pano uygulamalarında basit, anlaşılır bir kontrol rölesi çözümü sunar.

Schneider Electric CAE31B5 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün sayfasından güncel bilgileri inceleyebilirsiniz. Sipariş öncesinde özellikle 3 NA + 1 NK kontak dizilimi, 24 V AC 50 Hz bobin gerilimi tam ürün koduyla birlikte doğrulanmalıdır.

Schneider ElectricEasy TeSys Control CAECAE31B53 NA + 1 NK24 V AC 50 Hz10 A (at 40 °C)AC-14 / AC-15Easy TeSys Control

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANCAE31B5
3606480329425
Seri / AileEasy TeSys Control CAE
Resmî Ürün TipiKontrol rölesi / yardımcı kontaktör
Kontak Dizilimi3 NA + 1 NK
Kontrol Devresi Gerilimi (Uc)24 V AC 50 Hz
Kontrol Devresi TipiAC — 50 Hz
Terminal TeknolojisiVida kelepçesi terminalleri

Kontrol Devresi ve Anahtarlama Özellikleri

Nominal Çalışma Gerilimi (Ue)<= 690 V AC
Kullanım KategorileriAC-14
AC-15
Konvansiyonel Serbest Hava Termik Akımı (Ith)10 A (at 40 °C)
Minimum Anahtarlama Akımı5 mA
Minimum Anahtarlama Gerilimi17 V
Kısa Süreli Dayanma Akımı (Icw)120 A - 500 ms
140 A - 100 ms
Maksimum Çalışma Hızı180 çevrim/dakika
Çalışma Süresi12...22 ms bobin enerjileme ve NA kapama
4...12 ms bobin enerjisini kesme ve NK açılışı
4...19 ms bobin enerjileme ve NK açma
6...17 ms bobin enerjisini kesme ve NA kapanışı
NA/NK Çakışmama Süresi1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında

Elektriksel Yalıtım ve Bobin

Nominal Yalıtım Gerilimi (Ui)690 V — IEC 60947-5-1
Darbe Dayanım Gerilimi (Uimp)6 kV — IEC 60947
Kontrol Gerilim LimitleriÇalışma: 0,85...1,1 Uc at 50 Hz
Düşme: 0,3...0,6 Uc
Bobin Tutma Gücü8 VA 50 Hz (at 20 °C)

Montaj, Bağlantı ve Standartlar

Montaj DesteğiPlaka
Ray
Terminal / İletken KapasitesiVida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Boyutlar74 mm × 45 mm × 80 mm
Yükseklik × genişlik × derinlik
IP Koruma DerecesiIP2X — IEC 60529
Çalışma Sıcaklığı-20…70 °C
StandartlarIEC 60947-5-1
Kontrol Rölesi ve Anahtarlama Kategorisi Notu

Kontrol rölesi ile güç kontaktörü aynı ürün değildir. Bu ürünlerin 10 A sınıfındaki termik akım veya yüksek yalıtım gerilimi değerleri, motor gibi ana güç yüklarını doğrudan anahtarlamak için güç kontaktörü yerine kullanılabilecekleri anlamına gelmez. Kontrol devresi yükü ve kullanım kategorisi esas alınmalıdır.

Minimum anahtarlama akımı/gerilimi, kontak dayanımı ve bobin çalışma limitleri gibi değerler özellikle PLC, elektronik giriş ve düşük seviyeli sinyal devrelerinde dikkate alınmalıdır.

Öne Çıkan Özellikler

  • Kontrol devresi odaklı yapı: Ana güç devresi yerine kumanda, kilitleme, sinyal çoğaltma ve geri bildirim görevlerine yöneliktir.
  • Kontak dizilimi: 3 NA + 1 NK yapı, aynı gövdede gerekli NA/NK kontrol mantığını sağlar.
  • Bobin seçimi: 24 V AC 50 Hz kumanda gerilimi kontrol beslemesiyle birebir eşleştirilmelidir.
  • IEC 60947-5-1 sınıfı: Kontrol devresi anahtarlama uygulamalarında üretici tarafından belirtilen kullanım kategorileri ve akım sınırları esas alınmalıdır.
  • Easy TeSys Control: Standart makine ve pano kumanda uygulamalarında ekonomik kontrol rölesi çözümü sunar.

Kimler İçin İdeal?

  • Pano imalatçıları ve makine üreticileri
  • PLC çıkışlarını veya kontaktör kumanda devrelerini çoğaltan otomasyon ekipleri
  • Elektriksel kilitleme ve mühürleme devresi kuran bakım/taahhüt ekipleri
  • Kontrol devresinde birden fazla NA/NK kontak ihtiyacı bulunan endüstriyel uygulamalar

Tipik Kullanım Alanları

  • Kontaktör bobini kumandası ve mühürleme
  • İleri-geri veya karşılıklı elektriksel kilitleme
  • PLC dijital çıkış / giriş arayüzü
  • Alarm ve durum sinyali çoğaltma
  • Pompa, fan ve makine yardımcı kumanda devreleri
  • Pano test ve otomasyon ara röle uygulamaları

Seçim ve Uyumluluk Notu

CAE31B5 seçiminde 3 NA + 1 NK kontak dizilimi ve 24 V AC 50 Hz bobin gerilimi temel kriterlerdir. Aynı seri içinde 4NA, 3NA+1NK, 2NA+2NK, 5NA veya 3NA+2NK varyantları devre mantığı açısından birbirinin doğrudan muadili değildir. Kontrol edilecek yükın AC-14/AC-15/DC-13 gibi kullanım kategorisine uygun akım sınırı ayrıca üretici verisinden doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

CAE ailesi Schneider Electric'in güncel adlandırmasında Easy TeSys Control kontrol rölesi olarak yer almaktadır. Bazı eski katalog ve ticari kayıtlarda EasyPact TVS adı görülebilir. Alternatif seçiminde 4 kontaklı düzen, bobin gerilimi/frekansı ve terminal yapısı birebir doğrulanmalıdır; doğrulanmamış muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Bobin beslemesinin 24 V AC 50 Hz değerine uygun olduğunu doğrulayın.
  • 3 NA + 1 NK kontak dizilimini kontrol şemasıyla birebir eşleştirin.
  • Kontaklar üzerinden geçirilecek yükı üreticinin AC-14/AC-15/DC-13 kullanım kategorisi sınırlarına göre değerlendirin.
  • DIN rayı/plaka montajı ve terminal bağlantılarını üretici talimatına göre uygulayın.
  • Devreye alma sırasında her NA/NK kontağın enerjili ve enerjisiz durumdaki davranışını ayrı ayrı test edin.

Neden Elektrofors?

Schneider Electric CAE31B5, EasyPact TVS, 3NA+1NK, Yardımcı Kontaktör, 24 Volt AC satın alınırken ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi ve terminal teknolojisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric kontrol rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak doğruluğu: NA/NK kombinasyonu ürün koduna göre ayrılır; farklı kontak dizilimleri birbirinin muadili sayılmaz.
  • Bobin doğruluğu: AC ve DC bobinler ile farklı gerilim/frekans varyantları ayrı değerlendirilir.
  • Ürün tipi ayrımı: Kontrol rölesi, güç kontaktörü veya yardımcı kontak bloğu ile karıştırılmaz.
  • Yaşam döngüsü: Bölgesel Schneider kayıtları farklıysa doğrulanmamış ikame kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca ve Easy TeSys Control resmî kontrol rölesi kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, bobin gerilimi, kullanım kategorisi, terminal tipi ve güncel üretici veri sayfası doğrulanmalıdır.
