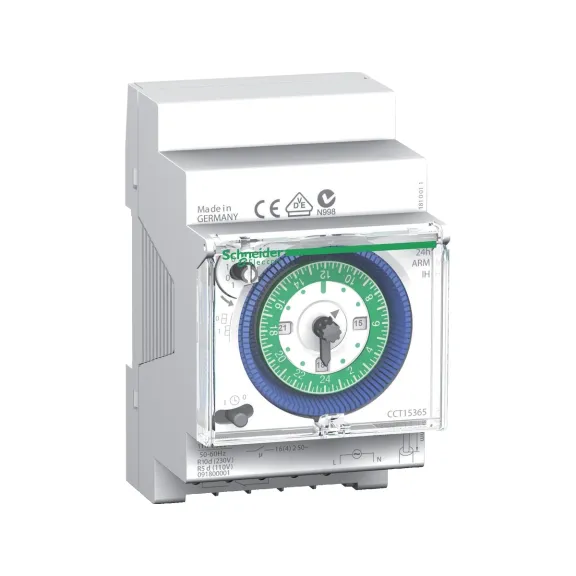

Schneider Electric CCT15365, Acti 9 IH, Elektromekanik Zaman Saati, 24 Saat Döngü, 150 Saat Rezervli, Tek Kanallı, Enversör Kontak
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric CCT15365, Acti 9 IH, Elektromekanik Zaman Saati, 24 Saat Döngü, 150 Saat Rezervli, Tek Kanallı, Enversör Kontak

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: CCT15365
  • Ean Barkodu: 3606480179587
  • Üretim Yeri: Almanya
0 yorum yapılmış. / Sizde Yorum Yapın!
2.724,85TL
5.923,60TL
KDV Hariç: 2.270,71TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric CCT15365, Acti 9 IH, Elektromekanik Zaman Saati, 24 Saat Döngü, 200 Saat Rezervli, Tek Kanallı, Enversör Kontak

CCT15365, Schneider Electric Acti 9 IH ailesinde yer alan 24 saatlik elektromekanik zaman anahtarıdır. Tek kanal üzerinden elektrik yüklarını kadran üzerinde tanımlanan zaman aralıklarına göre otomatik açıp kapatmak için kullanılır.

Programlama mekanik kadran/segment yapısıyla yapılır. Minimum program aralığı 15 dakika ve bir çevrimde en fazla 48 açık + 48 kapalı anahtarlama konumu oluşturulabilir. Elektronik menü gerektirmeyen bu yapı, tekrarlanan günlük/haftalık programların saha üzerinde hızlı biçimde ayarlanmasına uygundur.

Kontak kapasitesi yük tipine bağlıdır. Schneider verisinde 250 V AC'de cosφ=1 için 16 A, cosφ=0,6 için 4 A sınırı yer alır. LED, floresan ve elektronik balastlı yükların ilk akımı farklı olduğundan yalnız 16 A etiketi üzerinden yük boyutlandırması yapılmamalıdır.

Güncel Schneider teknik dokümanında zaman/program rezervi 230 V AC beslemede 200 saat, 110 V AC beslemede 100 saat olarak belirtilir.

CCT15365Acti 9IH24 Saatlik1 Kanal200 Saat @ 230 V

Teknik Özellikler

Ürün Kimliği ve Programlama Yapısı

MarkaSchneider Electric
Ürün Kodu / EANCCT15365
3606480179587
Seri / AileActi 9 IH
Ürün / Bileşen TipiElektromekanik zaman anahtarı
Ürün GrubuIH
Kanal Sayısı1
Döngü Süresi24 sa
Minimum Program Aralığı15 dk
Maksimum Anahtarlama Sayısı48 açık - 48 kapalı

Ürüne Özgü Teknik Özellikler

Doğrulanmış Rezerv Süresi200 saat @ 230 V AC
100 saat @ 110 V AC
Besleme Aralığı110…230 V AC, 50/60 Hz

Elektriksel Özellikler ve Yük Kapasitesi

Nominal Çalışma Gerilimi (Ue)110...230 V AC — 50...60 Hz
Maksimum Anahtarlama Akımı16 A - 250 V AC pf = 1
4 A - 250 V AC pf = 0,6
Güç Tüketimi0,5 W
Yük Tipleri / Kapasiteler230 V AC akkor lamba 1100 W
230 V AC fluokompakt lamba 600 VA
230 V AC halojen lamba 1000 W
Kompakt floresan lambaelektronik balast 25 W
LED lamba < 2 W 20 W
LED lamba > 2 W 180 W
Paralel düzeltilmiş floresan tüp 2 x elektronik balast 40 W 12 µF

Hafıza, Kullanım ve Fonksiyonlar

Yedekleme / Program Hafızası150 sa süre ve program kaydetme 230 V AC
75 h time and program saving 110 V AC
Pil Ömrü6 yıl
Ayar TipiManuel süre enversörü
Kullanılabilir İşlevManuel süre enversörü
Doğruluk+/- 1 sn/gün 20 °C

Montaj ve Çevresel Özellikler

Montaj DesteğiDIN rayı
9 mm Modül Adımı6
Boyutlar90 mm × 54 mm × 66 mm
Yükseklik × genişlik × derinlik
Ürün Ağırlığı0,198 kg
Terminal BilgileriVidasız terminaller
IP Koruma DerecesiIP20 — EN 60529
Çalışma Sıcaklığı-20…55 °C
StandartEN 60730-1
Yük Tipi ve Programlama Notu

Zaman saati kontağı bir aşırı akım koruma cihazı değildir. LED sürücü, floresan balast veya yüksek ilk akımlı yüklar kontaktaki termik ve elektromekanik zorlanmayı artırabilir. Üretici yük tablosundaki sınır aşılırsa zaman saatinin çıkışı uygun kontaktör bobinini kumanda etmek için kullanılmalıdır.

Program segmentleri ayarlanırken yükın gerçek çalışma saatleri, enerji kesintisi sonrası beklenen davranış ve manuel geçersiz kılma ihtiyacı birlikte değerlendirilmelidir.

Öne Çıkan Özellikler

  • Elektromekanik programlama: Kadran ve segmentler üzerinden doğrudan saha ayarı yapılır; ekranlı menü programlamasına ihtiyaç duymaz.
  • Manuel geçersiz kılma: Program akışından bağımsız geçici/manuel anahtarlama için mekanik kontrol işlevi sunar.
  • DIN rayı montaj: Modüler pano içinde zaman kontrollü devrelerin kompakt biçimde kurulmasına uygundur.
  • Yük bazlı kontak kapasitesi: Rezistif, LED ve floresan yüklar için üretici limitleri ayrı değerlendirilir.
  • Tek kanal: Bir zaman programı üzerinden bir yük devresi veya uygun kontaktör bobini kontrol edilir.
  • Enerji kesintisi rezervi: Güncel Schneider teknik dokümanında zaman/program rezervi 230 V AC beslemede 200 saat, 110 V AC beslemede 100 saat olarak belirtilir.

Kimler İçin İdeal?

  • Konut ve küçük ticari bina zaman kontrollü devreleri
  • Günlük/haftalık tekrarlanan aydınlatma programları
  • Basit ve ekransız programlama isteyen pano uygulamaları
  • Kontaktör üzerinden ısıtma, havalandırma veya yardımcı yük kontrolü

Tipik Kullanım Alanları

  • Vitrin ve tabela aydınlatması
  • Koridor ve ortak alan zamanlaması
  • Bahçe/çevre aydınlatması
  • Isıtma ve sıcak su zamanlaması
  • Havalandırma yardımcı devreleri
  • Kontaktör bobini üzerinden yüksek güçlü yük kontrolü

Seçim ve Uyumluluk Notu

CCT15365 seçiminde 24 saatlik program yapısı, 15 dakika minimum zaman adımı, rezerv gereksinimi, besleme gerilimi ve yük tipi birlikte değerlendirilmelidir. 24 saatlik ve 7 günlük modeller program çözünürlüğü açısından birbirinin doğrudan muadili değildir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in güncel bölgesel ürün kayıtlarında erişilebilir durumdadır. Bölgesel stok ve ticari durum sipariş öncesinde güncel Schneider Electric kaydından doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Besleme gerilimini ürün referansının Ue değeriyle eşleştirin.
  • Program segmentlerini devreye alma öncesinde gerçek saat ve yük çalışma planına göre ayarlayın.
  • Yükın kontak kapasitesini aşması halinde uygun kontaktör üzerinden kumanda edin.
  • Enerji kesintisi rezervli modellerde rezerv davranışını, rezervsiz modelde yeniden saat ayarı ihtiyacını bakım planına dahil edin.
  • Devreye alma sırasında otomatik programı ve manuel geçersiz kılma işlevini ayrı ayrı test edin.

Neden Elektrofors?

Schneider Electric CCT15365, Acti 9 IH, Elektromekanik Zaman Saati, 24 Saat Döngü, 200 Saat Rezervli, Tek Kanallı, Enversör Kontak satın alınırken ürün kodu, 24 saat/7 gün program döngüsü, minimum zaman adımı, rezerv özelliği, besleme gerilimi ve gerçek yük tipi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Program çözünürlüğü: 15 dakikalık günlük ve 2 saatlik haftalık modeller birbirine karıştırılmaz.
  • Rezerv ayrımı: Rezervsiz, 100 saat sınıfı ve 200 saat sınıfı mekanik modeller ayrı değerlendirilir.
  • Yük kontrolü: LED/floresan yük kapasitesi 16 A rezistif değerden ayrı kontrol edilir.
  • Yaşam döngüsü: Bölgesel ürün durumu ve olası ikame bilgisi resmî Schneider kayıtlarıyla doğrulanır.

Teknik içerik, Elektrofors ürün veri alanları ile Schneider Electric Acti 9 IH/IHH ürün kayıtları ve üretici dokümanları çapraz kontrol edilerek hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, güncel veri sayfası, program çözünürlüğü, rezerv süresi, yük tipi ve kontak kapasitesi doğrulanmalıdır.
