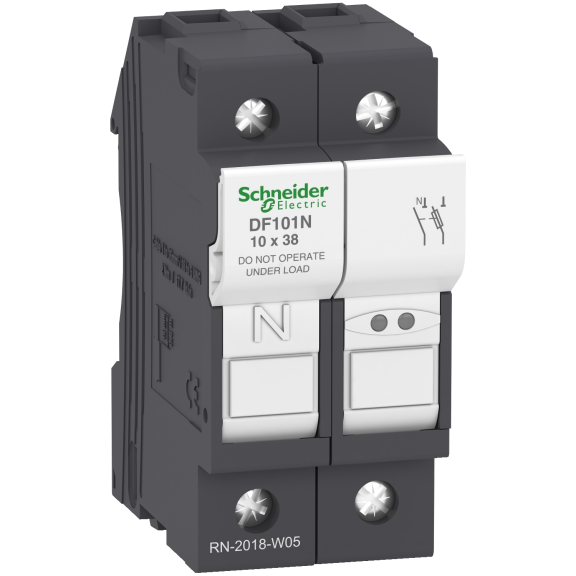

Schneider Electric DF101N, TeSys DF, 32 Amper, 2 Kutuplu, Kartuş Sigorta Yuvası, 10x38mm Sigortalar için
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric DF101N, TeSys DF, 32 Amper, 2 Kutuplu, Kartuş Sigorta Yuvası, 10x38mm Sigortalar için

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: DF101N
  • Ean Barkodu: 3389119407229
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
640,24TL
1.391,81TL
KDV Hariç: 533,53TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric DF101N, TeSys DF, 32 Amper, 1P+N, Sigorta Taşıyıcı / Kartuş Sigorta Yuvası, 10x38 mm

Schneider Electric DF101N, TeSys DF ailesinde yer alan 32 A, 1P+N, 10×38 mm kartuş sigorta taşıyıcısıdır. Tek fazlı devrede faz iletkenini uygun kartuş sigorta üzerinden korurken nötr kutbunu aynı cihaz içinde birlikte ayırmaya yönelik kompakt DIN rayı çözümü sunar; kaynak ürün adındaki “2 kutuplu” ifadesi yerine Schneider'ın resmî 1P+N tanımı esas alınmıştır.

DF101N, 690 V AC / 690 V DC nominal çalışma gerilimi sınıfında ve 10×38 mm aM veya gG kartuş sigortalarla kullanılmak üzere tasarlanmıştır. Schneider verisinde 400 V'ta 32 A çalışma akımı ve uygun sigorta ile 400/500 V seviyesinde 120 kA'ya kadar kısa devre akımı sınıfı belirtilir.

Bu model standart 2P sigorta yuvası değildir: mimarisi 1 sigortalı faz kutbu + nötr kutbu şeklindedir. Sigorta taşıyıcı tek başına aşırı akım koruması sağlamaz; koruma karakteristiğini faz kutbuna takılan uygun kartuş sigorta belirler. Dolayısıyla iki fazın ayrı ayrı sigortalanması gereken bir devrede 2P taşıyıcı gibi seçilmemelidir. Kilitlenebilir geçiş kolu ve 35 mm DIN rayı montajı pano içinde güvenli bakım/ayırma düzenini destekler.

Schneider Electric DF101N fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 32 A akım sınıfını, 1P+N kutup yapısını, 10 × 38 mm kartuş ölçüsünü ve kullanılacak sigortanın aM / gG tipini uygulamanın koruma ihtiyacına göre doğrulamanız önerilir.

Schneider ElectricTeSys DFDF101N32 A1P+N10 × 38 mmaM / gG690 V AC / 690 V DC35 mm DIN Rayı120 kA @ 400 V1P + N

Teknik Özellikler

Ürün Kimliği ve Sigorta Yapısı

MarkaSchneider Electric
Ürün Kodu / EANDF101N
3389119407229
Seri / AileTeSys DF
Ürün TipiSigorta taşıyıcı / kartuş sigorta yuvası
Kutup Yapısı1P+N
Nominal Akım32 A
Sigorta Boyutu10 × 38 mm
Uyumlu Sigorta TipleriaM / gG
Uyumlu Schneider KartuşlarDF2CA kartuş sigorta
DF2CN kartuş sigorta

Elektriksel Özellikler

Nominal Çalışma Gerilimi (Ue)690 V AC / 690 V DC
Kısa Devre Dayanım Sınıfı120 kA @ 400/500 V
Kullanım KategorisiAC-20B — IEC 60947-3
DC-20B — IEC 60947-3
Nominal Yalıtım Gerilimi (Ui)690 V AC
Darbe Dayanım Gerilimi (Uimp)6 kV
Sigorta Başına Maksimum Güç Dağılımı3 W maximum power dissipation by fuse

Montaj, Bağlantı ve Çevre

Kumanda / KilitlemeGeçiş kilitlenebilir
Montaj Desteği35 mm simetrik DIN rayı
Montaj KonumuDikey (tolerans: +/- 23°)
Bağlantı YapısıVida kelepçesi terminalleri; kaynak veride 1…16 mm² aralığında iletken seçenekleri
Sıkma Torku2,2 N·m - tornavidayla düz Ø 5,5 mm
2,2 N·m - tornavidayla PZ2
IP KorumaIP20
Boyutlar79,5 mm × 35 mm × 61 mm
Yükseklik × genişlik × derinlik
Çalışma Sıcaklığı-40…70 °C üzerinde akım düşümü: 20°C
StandartlarCSA C22.2 No 4248-1
EN 45545-2: R22 HL2
EN/IEC 60269-2
EN/IEC 60947-3
UL 4248-1
Sigorta Tipi ve Koruma Koordinasyonu Notu

Sigorta tipi seçim mantığı: gG kartuş sigortalar genel amaçlı devrelerde aşırı yük ve kısa devre koruması sağlar. aM kartuş sigortalar yüksek kalkış akımlı motor uygulamalarında kısa devre korumasına yöneliktir; motorun aşırı yük koruması için termik/elektronik aşırı yük rölesi ayrıca gerekir.

Kısa devre değeri taşıyıcı + uygun kartuş sistemi için değerlendirilmelidir. Sigorta taşıyıcı tek başına otomatik sigorta veya motor koruma şalteri değildir; doğru kartuş boyutu ve sigorta karakteristiği olmadan koruma fonksiyonu tamamlanmış sayılmaz.

Kutup tanımı düzeltmesi: DF101N Schneider Electric tarafından 1P+N olarak tanımlanır. Kaynak ürün adındaki “2 kutuplu” ifade bu nedenle final başlıkta kullanılmadı.

Öne Çıkan Özellikler

  • Kartuş sigorta taşıyıcı: 10 × 38 mm aM/gG kartuş sigortaların DIN rayı üzerinde güvenli biçimde kullanılmasını sağlar.
  • Kutup ve gövde seçenekleri: 1P+N yapı, devrenin faz/nötr düzenine göre doğru TeSys DF varyantıyla eşleştirilmelidir.
  • Yüksek kısa devre sistemiyle kullanım: Uygun kartuş sigorta ile 120 kA @ 400/500 V sınıfındaki uygulamalara yönelik üretici değerleri bulunur.
  • DIN rayı montajı: 35 mm simetrik DIN rayına hızlı montaj, modüler pano düzenini ve servis erişimini kolaylaştırır.
  • Sigorta tipi seçimi: gG genel dağıtımda aşırı yük + kısa devre korumasına; aM ise yüksek kalkış akımlı motor devrelerinde kısa devre korumasına yöneliktir.
  • 1P+N mimarisi: Bir sigortalı faz kutbu ile nötr kutbunu aynı cihazda birleştirir; klasik iki sigortalı kutuplu 2P taşıyıcı değildir.

Kimler İçin İdeal?

  • Kartuş sigorta kullanılan endüstriyel kontrol ve dağıtım panoları
  • Motor devrelerinde aM sigorta + ayrı aşırı yük rölesi koordinasyonu kullanan motor starter uygulamaları
  • gG kartuş sigortayla genel dağıtım ve direnç tipi yük koruması yapan pano üreticileri
  • DIN rayı üzerinde kompakt, servis edilebilir ve üretici uyumlu sigorta taşıyıcı kullanmak isteyen bakım ekipleri

Tipik Kullanım Alanları

  • Kontrol devresi sigorta koruması
  • Motor starter kısa devre koruması
  • Trafo / yardımcı devre koruması
  • Endüstriyel dağıtım panoları
  • Makine otomasyonu güç devreleri
  • DIN rayı kartuş sigorta uygulamaları

Seçim ve Uyumluluk Notu

DF101N seçiminde dört bilgi birlikte doğrulanmalıdır: 32 A taşıyıcı akımı, 1P+N kutup yapısı, 10 × 38 mm kartuş ölçüsü ve sigortanın aM veya gG karakteristiği. Taşıyıcı, sigortanın açma eğrisini veya koruma fonksiyonunu üretmez; seçilen kartuşun sınıfı koruma davranışını belirler. Kaynak üretici verisindeki AC-20B — IEC 60947-3 / DC-20B — IEC 60947-3 kullanım kategorisi nedeniyle cihaz, yük altında genel amaçlı anahtarlama şalteri gibi değerlendirilmemelidir. Ayrıca DF101N için 1P+N yapısı korunmalı; iki ayrı fazın sigortalanacağı 2P uygulamasıyla karıştırılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

DF101N Schneider Electric'in güncel TeSys DF ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde yalnız akım değeri değil; kartuş ölçüsü, kutup yapısı, AC/DC gerilim sınıfı ve pano montaj genişliği birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Devre enerjisini kesin ve kartuş sigortayı takmadan önce gerilim olmadığını doğrulayın.
  • Yalnız 10 × 38 mm fiziksel ölçüsündeki ve uygulamaya uygun aM/gG kartuş sigortayı kullanın.
  • 35 mm DIN rayı kilidinin tam oturduğunu ve cihazın üreticinin belirttiği dikey montaj toleransı içinde bulunduğunu kontrol edin.
  • Güç iletkenlerini uygun kesit ve üretici sıkma torkuyla bağlayın; gevşek terminal bağlantısının ısınma riski oluşturabileceğini dikkate alın.
  • Kartuş değişiminden sonra kutup sürekliliğini, faz/nötr düzenini ve devrenin beklenen koruma koordinasyonunu test edin.

Neden Elektrofors?

Schneider Electric DF101N, TeSys DF, 32 Amper, 1P+N, Sigorta Taşıyıcı / Kartuş Sigorta Yuvası, 10x38 mm satın alınırken taşıyıcı akımı, kutup yapısı, kartuş ölçüsü, aM/gG sigorta tipi ve uygulamanın kısa devre/overload koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys DF referansı üzerinden sipariş oluşturabilirsiniz.

  • Kartuş ölçüsü: 8,5×31,5; 10×38; 14×51 ve 22×58 mm gövdeler fiziksel olarak birbirinin yerine kullanılamaz.
  • Kutup yapısı: 1P, 1P+N ve 3P varyantlar devrenin faz/nötr mimarisine göre seçilir.
  • Sigorta karakteristiği: gG ve aM kartuşların koruma amacı aynı değildir; motor devresinde aM kullanılıyorsa ayrı aşırı yük koruması gerekir.
  • Yaşam döngüsü: Güncel Schneider kayıtlarında erişilebilir olan referanslar için doğrulanmamış muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys DF ürün kayıtları ve kartuş sigorta teknik açıklamaları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde ürün kodu, kartuş ölçüsü, kutup yapısı, sigorta tipi, kısa devre koordinasyonu ve güncel üretici veri sayfası doğrulanmalıdır.
