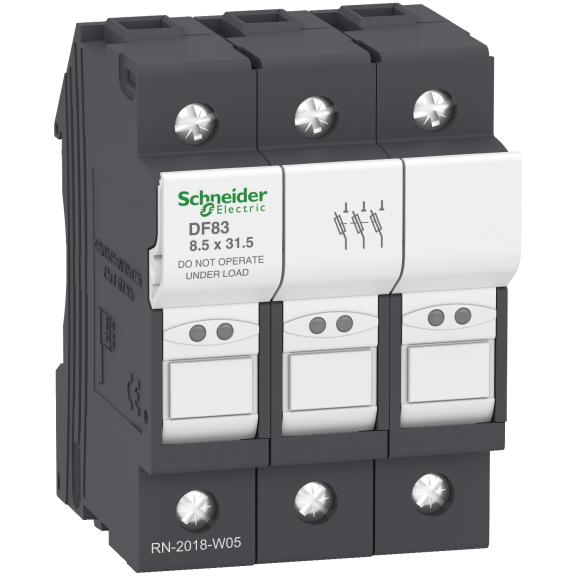

Schneider Electric DF83, TeSys DF, 25 Amper, 3 Kutuplu, Kartuş Sigorta Yuvası, 8.5x31.5mm Sigortalar için
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric DF83, TeSys DF, 25 Amper, 3 Kutuplu, Kartuş Sigorta Yuvası, 8.5x31.5mm Sigortalar için

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: DF83
  • Ean Barkodu: 3389119407137
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
813,43TL
1.768,34TL
KDV Hariç: 677,86TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric DF83, TeSys DF, 25 Amper, 3P, Sigorta Taşıyıcı / Kartuş Sigorta Yuvası, 8,5x31,5 mm

Schneider Electric DF83, TeSys DF ailesinde yer alan 25 A, üç kutuplu, 8,5 × 31,5 mm kartuş sigorta taşıyıcısıdır. Kontrol, dağıtım veya motor devresinde uygun kartuş sigortayı DIN rayı üzerinde güvenli ve servis edilebilir biçimde kullanmak; sigorta değişimini ve devrenin mekanik olarak ayrılmasını pano içinde düzenli hale getirmek için kullanılır.

DF83, 400 V AC çalışma gerilimi sınıfında aM ve gG kartuş sigortalarla kullanılabilir. Schneider'ın güncel ürün kaydında 20 kA @ 400 V kısa devre akımı sınıfı belirtilir. Bu değer taşıyıcının tek başına aşırı akım koruması sağladığı anlamına gelmez; gerçek koruma karakteristiğini seçilen kartuş sigorta belirler.

DF8 gövdesi 8,5 × 31,5 mm kartuş formatına ve 400 V AC uygulamalarına yöneliktir. DF10, DF14 ve DF22 ailesiyle aynı TeSys DF mimarisini paylaşsa da sigorta fiziksel boyutu, akım sınıfı ve kısa devre dayanım seviyesi farklıdır; yalnız kutup sayısına bakılarak daha büyük kartuş ailesiyle değiştirilemez.

Schneider Electric DF83 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 25 A akım sınıfını, 3P kutup yapısını, 8,5 × 31,5 mm kartuş ölçüsünü ve kullanılacak sigortanın aM / gG tipini uygulamanın koruma ihtiyacına göre doğrulamanız önerilir.

Schneider ElectricTeSys DFDF8325 A3P8,5 × 31,5 mmaM / gG400 V AC35 mm DIN Rayı20 kA @ 400 V

Teknik Özellikler

Ürün Kimliği ve Sigorta Yapısı

MarkaSchneider Electric
Ürün Kodu / EANDF83
3389119407137
Seri / AileTeSys DF
Ürün TipiSigorta taşıyıcı / kartuş sigorta yuvası
Kutup Yapısı3P
Nominal Akım25 A
Sigorta Boyutu8,5 × 31,5 mm
Uyumlu Sigorta TipleriaM / gG
Uyumlu Schneider KartuşlarDF2BA kartuş sigorta
DF2BN kartuş sigorta

Elektriksel Özellikler

Nominal Çalışma Gerilimi (Ue)400 V AC
Kısa Devre Dayanım Sınıfı20 kA @ 400 V
Kullanım KategorisiAC-20B — IEC 60947-3
Nominal Yalıtım Gerilimi (Ui)500 V AC
Darbe Dayanım Gerilimi (Uimp)6 kV
Sigorta Başına Maksimum Güç Dağılımı2,5 W maximum power dissipation by fuse

Montaj, Bağlantı ve Çevre

Kumanda / KilitlemeGeçiş kilitlenebilir
Montaj Desteği35 mm simetrik DIN rayı
Montaj KonumuDikey (tolerans: +/- 23°)
Bağlantı YapısıVida kelepçesi terminalleri; kaynak veride 1…16 mm² aralığında iletken seçenekleri
Sıkma Torku2,2 N·m - tornavidayla düz Ø 5,5 mm
2,2 N·m - tornavidayla PZ2
IP KorumaIP20
Boyutlar79,5 mm × 52,5 mm × 61 mm
Yükseklik × genişlik × derinlik
Çalışma Sıcaklığı-40…70 °C üzerinde akım düşümü: 20°C
StandartlarEN/IEC 60269-2
EN/IEC 60947-3
Sigorta Tipi ve Koruma Koordinasyonu Notu

Sigorta tipi seçim mantığı: gG kartuş sigortalar genel amaçlı devrelerde aşırı yük ve kısa devre koruması sağlar. aM kartuş sigortalar yüksek kalkış akımlı motor uygulamalarında kısa devre korumasına yöneliktir; motorun aşırı yük koruması için termik/elektronik aşırı yük rölesi ayrıca gerekir.

Kısa devre değeri taşıyıcı + uygun kartuş sistemi için değerlendirilmelidir. Sigorta taşıyıcı tek başına otomatik sigorta veya motor koruma şalteri değildir; doğru kartuş boyutu ve sigorta karakteristiği olmadan koruma fonksiyonu tamamlanmış sayılmaz.

Kaynak veri düzeltmesi: Kaynak ölçü verisi güncel Schneider Electric ürün kaydıyla uyuşmadığından, DF83 için doğrulanan 8,5 × 31,5 mm kartuş ölçüsü esas alındı.

Öne Çıkan Özellikler

  • Kartuş sigorta taşıyıcı: 8,5 × 31,5 mm aM/gG kartuş sigortaların DIN rayı üzerinde güvenli biçimde kullanılmasını sağlar.
  • Kutup ve gövde seçenekleri: 3P yapı, devrenin faz/nötr düzenine göre doğru TeSys DF varyantıyla eşleştirilmelidir.
  • Yüksek kısa devre sistemiyle kullanım: Uygun kartuş sigorta ile 20 kA @ 400 V sınıfındaki uygulamalara yönelik üretici değerleri bulunur.
  • DIN rayı montajı: 35 mm simetrik DIN rayına hızlı montaj, modüler pano düzenini ve servis erişimini kolaylaştırır.
  • Sigorta tipi seçimi: gG genel dağıtımda aşırı yük + kısa devre korumasına; aM ise yüksek kalkış akımlı motor devrelerinde kısa devre korumasına yöneliktir.

Kimler İçin İdeal?

  • Kartuş sigorta kullanılan endüstriyel kontrol ve dağıtım panoları
  • Motor devrelerinde aM sigorta + ayrı aşırı yük rölesi koordinasyonu kullanan motor starter uygulamaları
  • gG kartuş sigortayla genel dağıtım ve direnç tipi yük koruması yapan pano üreticileri
  • DIN rayı üzerinde kompakt, servis edilebilir ve üretici uyumlu sigorta taşıyıcı kullanmak isteyen bakım ekipleri

Tipik Kullanım Alanları

  • Kontrol devresi sigorta koruması
  • Motor starter kısa devre koruması
  • Trafo / yardımcı devre koruması
  • Endüstriyel dağıtım panoları
  • Makine otomasyonu güç devreleri
  • DIN rayı kartuş sigorta uygulamaları

Seçim ve Uyumluluk Notu

DF83 seçiminde dört bilgi birlikte doğrulanmalıdır: 25 A taşıyıcı akımı, 3P kutup yapısı, 8,5 × 31,5 mm kartuş ölçüsü ve sigortanın aM veya gG karakteristiği. Taşıyıcı, sigortanın açma eğrisini veya koruma fonksiyonunu üretmez; seçilen kartuşun sınıfı koruma davranışını belirler. Kaynak üretici verisindeki AC-20B — IEC 60947-3 kullanım kategorisi nedeniyle cihaz, yük altında genel amaçlı anahtarlama şalteri gibi değerlendirilmemelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

DF83 Schneider Electric'in güncel TeSys DF ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir. Alternatif seçiminde yalnız akım değeri değil; kartuş ölçüsü, kutup yapısı, AC/DC gerilim sınıfı ve pano montaj genişliği birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Devre enerjisini kesin ve kartuş sigortayı takmadan önce gerilim olmadığını doğrulayın.
  • Yalnız 8,5 × 31,5 mm fiziksel ölçüsündeki ve uygulamaya uygun aM/gG kartuş sigortayı kullanın.
  • 35 mm DIN rayı kilidinin tam oturduğunu ve cihazın üreticinin belirttiği dikey montaj toleransı içinde bulunduğunu kontrol edin.
  • Güç iletkenlerini uygun kesit ve üretici sıkma torkuyla bağlayın; gevşek terminal bağlantısının ısınma riski oluşturabileceğini dikkate alın.
  • Kartuş değişiminden sonra kutup sürekliliğini, faz/nötr düzenini ve devrenin beklenen koruma koordinasyonunu test edin.

Neden Elektrofors?

Schneider Electric DF83, TeSys DF, 25 Amper, 3P, Sigorta Taşıyıcı / Kartuş Sigorta Yuvası, 8,5x31,5 mm satın alınırken taşıyıcı akımı, kutup yapısı, kartuş ölçüsü, aM/gG sigorta tipi ve uygulamanın kısa devre/overload koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys DF referansı üzerinden sipariş oluşturabilirsiniz.

  • Kartuş ölçüsü: 8,5×31,5; 10×38; 14×51 ve 22×58 mm gövdeler fiziksel olarak birbirinin yerine kullanılamaz.
  • Kutup yapısı: 1P, 1P+N ve 3P varyantlar devrenin faz/nötr mimarisine göre seçilir.
  • Sigorta karakteristiği: gG ve aM kartuşların koruma amacı aynı değildir; motor devresinde aM kullanılıyorsa ayrı aşırı yük koruması gerekir.
  • Yaşam döngüsü: Güncel Schneider kayıtlarında erişilebilir olan referanslar için doğrulanmamış muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys DF ürün kayıtları ve kartuş sigorta teknik açıklamaları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde ürün kodu, kartuş ölçüsü, kutup yapısı, sigorta tipi, kısa devre koordinasyonu ve güncel üretici veri sayfası doğrulanmalıdır.
