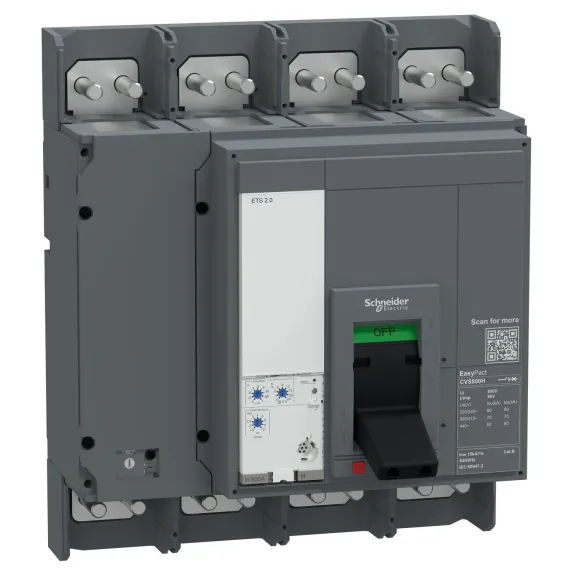

Schneider Electric E100H420FM, EasyPact CVS, 400-1000 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, CVS1000H, ETS 2.0

Schneider Electric E100H420FM, EasyPact CVS, 400-1000 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, CVS1000H, ETS 2.0
%62 İndirim Stok Sorunuz
Schneider Electric E100H420FM, EasyPact CVS, 400-1000 Amper, 4 Kutuplu, 70 kA, Kompakt Şalter, CVS1000H, ETS 2.0
0 yorum yapılmış. / Sizde Yorum Yapın!
77.997,54TL
205.256,68TL
KDV Hariç: 64.997,95TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric E100H420FM EasyPact CVS1000H 1000A 4 Kutuplu 70 kA Kompakt Şalter (ETS 2.0)

Schneider Electric E100H420FM, EasyPact CVS serisinde CVS1000H gövde grubuna ait kompakt devre kesici (MCCB) modelidir. 4 kutuplu (4P) tasarımı ve 1000 A nominal akımı (50 °C) sayesinde alçak gerilim dağıtım panolarında, ana kolon beslemelerinde ve yüksek akım kademelerinde güvenilir anahtarlama ve koruma sağlar.

ETS 2.0 elektronik açma birimi ile gelen E100H420FM, LI koruma mimarisinde çalışır: aşırı yük (L) ve ani kısa devre (I) fonksiyonları tek cihaz üzerinde sağlanır. Ir 0,4…1 x In ayarlanabilir; tr gecikmesi 9 kademelidir (1,5 x Ir’de 12,5…600 s; 6 x Ir’de 0,5…24 s; 7,2 x Ir’de 0,7…16,6 s). Ii 1,5…10 x Ir ayar aralığı ve 20 dk termik bellek, değişken yüklerde stabil ve öngörülebilir açma karakteristiği sağlar.

E100H420FM, H sınıfı kesme performansı ile 70 kA @ 380/415 V AC (Icu/Ics) sağlar; 220/240 V AC’de 80 kA, 440 V AC’de 60 kA seviyeleri de desteklenir. Ue 440 V AC, Ui 800 V, Uimp 8 kV değerleri, IEC 60947-2 yaklaşımındaki LV pano projelerine uygunluk hedefler. IP40 / IK07 gövde yapısı, döner kol kontrol ve LED yerel sinyalizasyon (4 kırmızı hata + 1 sarı aşırı yük) ile işletme güvenliğini ve bakım hızını artırır.

EasyPact CVS CVS1000H 1000 A @ 50 °C 4P (4P4D, sol nötr) 70 kA @ 380/415 V AC ETS 2.0 (Elektronik) LI Koruma (L+I) Ue 440 V AC Ui 800 V / Uimp 8 kV IP40 / IK07

Öne Çıkan Özellikler

  • 70 kA H sınıfı kesme gücü: 380/415 V AC’de 70 kA (Icu/Ics) ile yüksek kısa devre seviyelerinde güvenli açma.
  • ETS 2.0 elektronik (LI) koruma: Ayarlanabilir Ir, kademeli tr ve ayarlanabilir Ii ile hassas koruma kurgusu.
  • 4 kutuplu çözüm (4P4D): 3F+N dağıtım hatlarında tek cihazla anahtarlama; nötr düzeni ve koruma senaryoları için esneklik.
  • Hızlı teşhis: LED’li hata ve aşırı yük göstergeleri ile bakımda zaman kazandırır.
  • Pano entegrasyonu: Sabit montaj, arka plaka desteği ve ön bağlantı mimarisi ile pratik montaj ve kablolama.
  • Çevresel dayanım: IP40 / IK07, -25…70 °C çalışma aralığı ve 0…2000 m (derating olmadan) koşullara uygunluk.

Kimler İçin İdeal?

  • Ana dağıtım pano üreticileri: 1000A sınıfında 4P ve 70 kA kesme kapasitesi gerektiren projeler için.
  • Endüstriyel tesisler: Yüksek kısa devre seviyeli besleme noktalarında güvenilir MCCB ihtiyacı olan işletmeler için.
  • Taahhüt & mühendislik firmaları: Seçici koordinasyon ve ayarlanabilir koruma parametreleriyle proje standardizasyonu isteyen ekipler için.
  • Bakım ekipleri: LED teşhis + döner kol kontrol ile hızlı devreye alma ve arıza yönetimi isteyen sahalar için.

Tipik Kullanım Alanları

  • Ana dağıtım panoları (MDB)
  • Kolon ve tali dağıtım beslemeleri
  • Jeneratör çıkış koruması
  • Endüstriyel güç dağıtımı (3F+N)
  • Yüksek kısa devre seviyeli dağıtım noktaları
  • Proses hatları ve kritik yük beslemeleri
  • Selektivite/koordinasyon gereken kademeler
  • LV bara ve kablo çıkış korumaları

Teknik veriler, Schneider Electric E100H420FM ürün veri sayfasındaki Icu/Ics değerleri, ETS 2.0 (LI) ayar aralıkları, çevresel koşullar ve standart/sertifika bilgilerine göre derlenmiştir. Nihai seçim, kısa devre hesabı ve selektivite çalışmasıyla proje bazında doğrulanmalıdır.
