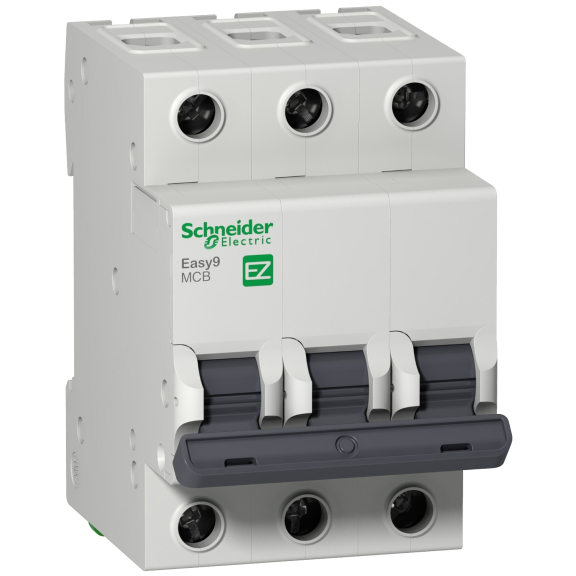

Schneider Electric EZ9F34316, Easy9, 16 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 4.5 kA, 3x16C
Ürün Görselleri Temsilidir! %62 İndirim

Schneider Electric EZ9F34316, Easy9, 16 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 4.5 kA, 3x16C

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: 39
  • Marka: Schneider Electric
  • Ürün Kodu: EZ9F34316
  • Ean Barkodu: 3606480587023
  • Üretim Yeri: Tayland
0 yorum yapılmış. / Sizde Yorum Yapın!
536,56TL
1.411,98TL
KDV Hariç: 447,13TL
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric EZ9F34316, Easy9, 16 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 4.5 kA, 3x16C

Schneider Electric EZ9F34316, Easy9 ailesinde yer alan; 16 A, 3 kutuplu (3P), C eğrili termik-manyetik otomatik sigortadır. Konut ve standart bina dağıtım devrelerinde ekonomik ve güvenilir aşırı akım koruması amacıyla tasarlanmıştır.

Kısa devre performansının temel referansı 4,5 kA Icn — 230 V AC 50/60 Hz (IEC 60898-1) değeridir. Gerilime göre ilave kapasite: 4,5 kA Icn — 400 V AC 50/60 Hz (IEC 60898-1). İlgili servis kesme kapasitesi: 4,5 kA (%100 × Icn) — 400 V AC 50/60 Hz (IEC 60898-1). Kesme kapasitesi, yalnızca belirtilen işletme gerilimi ve uygulanan ürün standardıyla birlikte değerlendirilmelidir.

C açma karakteristiği, genel dağıtım, priz ve makul ilk kalkış akımına sahip yüklerde istenmeyen açmalar ile koruma gereksinimi arasında dengeli seçim sağlar. Manyetik açma eşiği 5–10 × In olarak belirtilmiştir; 3 kutuplu (3P) gövde yapısı, devrenin ilgili iletkenlerinin birlikte anahtarlanmasına imkân verir.

Birleştirilmiş terminal tasarımı ve kablolama göstergesi kurulumu kolaylaştırırken IEC 60898-1 kapsamında kısa devre ve aşırı yük koruması sağlar. Ürün aşırı yük ve kısa devre koruması sağlar; kaçak akım koruması içermez. İnsan veya yangın koruması gereken devrelerde tesis standardına ve ürün uyumluluğuna göre ayrı bir RCD/RCBO ya da üreticinin uyumlu kaçak akım modülü seçilmelidir.

Easy9EZ9F3431616 A3PC Eğrisi4,5 kATermik-ManyetikDIN RayıIEC/EN 60898-1

Teknik Özellikler

Ürün ve Koruma Yapısı

MarkaSchneider Electric
Ürün KoduEZ9F34316
Seri / Ürün GrubuEasy9
Easy9 MCB
Ürün Tipi / UygulamaMinyatür devre kesici
Dağıtım
Anma Akımı (In)16 A
Kutup Sayısı3 kutuplu (3P)
Şebeke TipiAC
Açma BirimiTermik Manyetik
Açma EğrisiC eğrisi
Manyetik açma: 5–10 × In
Toprak Kaçağı KorumasıBulunmaz; kaçak akım koruması gerekiyorsa uygun kaçak akım koruma cihazı ayrıca seçilmelidir

Elektriksel Performans

Anma Kısa Devre Kesme Kapasitesi4,5 kA Icn — 230 V AC 50/60 Hz (IEC 60898-1)
Gerilime Göre İlave Kesme Kapasitesi4,5 kA Icn — 400 V AC 50/60 Hz (IEC 60898-1)
Anma Servis Kesme Kapasitesi (Ics)4,5 kA (%100 × Icn) — 400 V AC 50/60 Hz (IEC 60898-1)
StandartlarIEC 60898-1
Yalıtıma Uygunluk / Kullanım KategorisiEvet — IEC 60898-1
Kullanım kategorisi ilgili resmî ürün sayfasında ayrıca belirtilmemiş
Anma Yalıtım Gerilimi (Ui)500 V AC 50/60 Hz — IEC 60898-1
Anma Darbe Dayanım Gerilimi (Uimp)4 kV — IEC 60898-1
Frekans / Akım Sınırlama50 Hz
Sınırlama sınıfı: İlgili resmî ürün sayfasında bu değer ayrıca yayımlanmamış

Montaj ve Mekanik Yapı

Montaj TipiTakılabilir
Montaj Desteği / Modül GenişliğiDIN rayı
6 × 9 mm (3 modül)
Boyutlar / Ürün Ağırlığı81 mm × 54 mm × 66,5 mm (Y × G × D)
Bağlantı ve Terminal YapısıTünel tipi terminal (üst veya alt) 1…16 mm² esnek
Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tel Sıyırma / Sıkma Torkuİlgili resmî ürün sayfasında bu değer ayrıca yayımlanmamış
2 Nm üst veya alt
Konum ve Cihaz SinyalizasyonuVar; kontak konumu mekanik olarak izlenebilir
Olmadan
Mekanik / Elektriksel DayanıklılıkMekanik: 10000 çevrim
Elektriksel: 4000 çevrim
Gövde RengiGri (RAL 7035)

Çevresel Koşullar

IP Koruma SınıfıIP20 IEC 60529
Kirlenme Derecesi2
Aşırı Gerilim Kategorisiİlgili resmî ürün sayfasında bu değer ayrıca yayımlanmamış
Tropik İklim Dayanımı2
Çalışma / Depolama SıcaklığıÇalışma: -25…60 °C
Depolama: -40…85 °C
Bağıl Nem / Çalışma YüksekliğiBağıl nem: 95 % -25…60 °C
Yükseklik: İlgili resmî ürün sayfasında bu değer ayrıca yayımlanmamış
Koruma ve Projelendirme İçin Önemli Not

Bu ürün sabit karakteristikli termik-manyetik bir otomatik sigortadır; anma akımı veya açma eğrisi kullanıcı tarafından ayarlanmaz. Kablo koruması, kısa devre hesabı, açma süresi ve seçicilik; tesisin gerçek elektriksel verileri kullanılarak yetkili elektrik mühendisi tarafından doğrulanmalıdır.

Ürün kaçak akım koruması sağlamaz. İnsan koruması veya yangın riskine karşı kaçak akım algılama gereken devrelerde tesis standardına ve ürün uyumluluğuna göre ayrı bir RCD/RCBO ya da üreticinin uyumlu kaçak akım modülü seçilmelidir.

Öne Çıkan Özellikler

  • 16 A termik-manyetik koruma: Aşırı yükte termik, kısa devrede manyetik açma mekanizmasıyla hattın iki temel aşırı akım riskine karşı korunmasını sağlar.
  • C açma eğrisi: Genel dağıtım, priz ve makul ilk kalkış akımına sahip yüklerde istenmeyen açmalar ile koruma gereksinimi arasında dengeli seçim sağlar.
  • 4,5 kA anma kısa devre kapasitesi: 230 V AC 50/60 Hz koşulundaki ürün performansını tanımlar; proje kısa devre hesabıyla birlikte değerlendirilmelidir.
  • 3 kutuplu (3P) yapı: Devrenin gerekli iletkenlerinin birlikte açılmasına uygun referans seçimini destekler.
  • DIN rayı montajı: Birleştirilmiş terminal yapısıyla DIN rayı üzerinde kolay kurulum sağlar.
  • Ön yüz sinyalizasyonu: Olmadan bilgisi işletme ve bakım sırasında cihaz durumunun hızlı kontrolünü kolaylaştırır.
  • Standartlara dayalı performans: Kesme kapasitesi, yalıtım ve çevresel dayanım değerleri ürün referansının yayımlanmış Schneider Electric teknik verilerine dayanır.

Kimler İçin İdeal?

  • Elektrik proje mühendisleri: Akım, kutup, açma eğrisi ve kısa devre kapasitesini hesap sonuçlarına göre eşleştiren profesyoneller için uygundur.
  • Pano imalatçıları: Modüler dağıtım panolarında referans bazlı ve tekrarlanabilir koruma çözümü kullanan üreticilere yöneliktir.
  • Elektrik taahhüt firmaları: Konut, ticari yapı ve endüstriyel projelerde standart DIN rayı otomatik sigorta uygulamaları için değerlendirilebilir.
  • Bakım ve işletme ekipleri: Mevcut pano referansının doğru akım, kutup, eğri ve kesme kapasitesiyle yenilenmesi gereken çalışmalar için uygundur.
  • Makine ve sistem entegratörleri: Yardımcı dağıtım ve kontrol devrelerinde termik-manyetik hat korumasına ihtiyaç duyan uygulamalarda kullanılabilir.

Tipik Kullanım Alanları

  • Konut ve ticari bina alçak gerilim dağıtım panoları
  • Aydınlatma, priz ve genel amaçlı son devrelerin aşırı akım koruması
  • Makine, kontrol panosu ve yardımcı besleme çıkışları
  • Modüler DIN rayı dağıtım sistemleri ve tali panolar
  • Bakım, yenileme ve referans bazlı pano genişletme uygulamaları

Seçim ve Uyumluluk Notu

Bu referansın akım, kutup, açma eğrisi, şebeke tipi ve kısa devre kapasitesi birlikte değerlendirilmelidir. Aynı seri içindeki benzer ürünler doğrudan eşdeğer kabul edilmemeli; ürün kodu proje ve pano şemasıyla bire bir karşılaştırılmalıdır.

  • Anma akımı: 16 A değeri; kablo kesiti, döşeme yöntemi, ortam sıcaklığı, birlikte döşeme ve yük karakteristiği dikkate alınarak seçilmelidir.
  • Kesme kapasitesi: Ürünün 4,5 kA ticari anma değeri, yalnızca belirtilen gerilim ve standart koşullarıyla birlikte anlamlıdır. Montaj noktasındaki beklenen kısa devre akımı ürün kapasitesini aşmamalıdır.
  • Açma eğrisi: C eğrisi ve 5–10 × In manyetik açma karakteristiği; yükün ilk kalkış akımı ve seçicilik gereksinimiyle uyumlu olmalıdır.
  • Kutup yapısı: Bu referans 3 kutuplu (3p) yapıdadır. Nötrün anahtarlanması veya farklı DC kutup bağlantısı gereken projelerde uygun alternatif ayrıca seçilmelidir.
  • Kaçak akım koruması: Otomatik sigorta aşırı yük ve kısa devre koruması sağlar; elektrik çarpmasına veya yalıtım kaçağına karşı gerekli RCD/RCBO/Vigi çözümünün yerini tek başına tutmaz.
  • Sipariş doğrulaması: Güncel satış durumu, ülke uyarlaması, aksesuar uyumluluğu ve varsa ikame ürün bilgisi sipariş öncesinde Schneider Electric Türkiye ürün sayfasından doğrulanmalıdır.

Neden Elektrofors?

Schneider Electric EZ9F34316, Easy9, 16 Amper, 3 Kutuplu, C Tipi, Otomatik Sigorta, 4.5 kA, 3x16C satın alınırken ürün kodu, anma akımı, kutup sayısı, açma eğrisi ve kesme kapasitesi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından güncel fiyat ve stok bilgilerini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Referans bazlı teknik içerik: Akım, kutup, eğri, şebeke tipi, kesme kapasitesi ve montaj bilgileri ürün kodu özelinde açık biçimde sunulur.
  • Teknik ürün odağı: Alçak gerilim dağıtım ve pano ürünlerinde doğru karşılaştırmayı destekleyen düzenli teknik açıklamalara erişebilirsiniz.
  • Fiyat ve stok kontrolü: Güncel ticari bilgiler ürün sayfası üzerinden sipariş öncesinde kontrol edilebilir.
  • Kolay karşılaştırma ve sipariş: Schneider Electric otomatik sigorta alternatiflerini temel teknik kriterlere göre karşılaştırabilirsiniz.

Teknik içerik; ilgili Schneider Electric ürün referanslarının se.com üzerinde yayımlanan ürün sayfaları, resmî seri bilgileri ve üretici teknik özellikleri esas alınarak hazırlanmıştır. Kesme kapasitesi değerleri gerilim ve standarda bağlıdır; üretici verileri ve ürünlerin satış durumu güncellenebileceğinden nihai sipariş ile pano uygulamasında güncel Schneider Electric Türkiye dokümanları kontrol edilmelidir.
