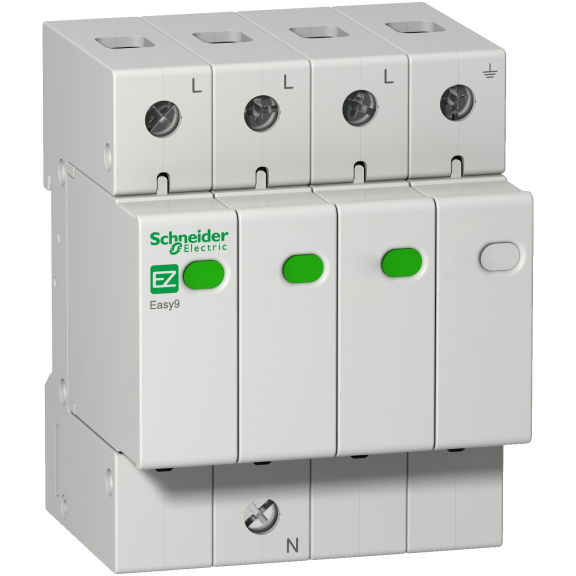

Schneider Electric EZ9L33745, Easy9, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 45 kA

Schneider Electric EZ9L33745, Easy9, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 45 kA
Ürün Görselleri Temsilidir! %61.5 İndirim
Schneider Electric EZ9L33745, Easy9, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 45 kA
  • Stok Durumu: 14
  • Marka: Schneider Electric
  • Ürün Kodu: EZ9L33745
  • Ean Barkodu: 3606480586798
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
3.278,23TL
8.514,89TL
KDV Hariç: 2.731,86TL
Sepete Ekle
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric EZ9L33745, Easy9, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 45 kA

EZ9L33745, Easy9 SPD ailesinde yer alan Tip 2 parafudr / SPD ürünüdür. 3P + N elektriksel yapısıyla geçici aşırı gerilim darbelerini sınırlayarak bağlı tesisat ve ekipman üzerindeki gerilim stresini azaltmak için kullanılır.

Tip 2 koruma, şebeke anahtarlamaları ve tesis içinde oluşan geçici aşırı gerilimlerin ana veya tali dağıtım panolarında sınırlandırılması için kullanılır. Risk seviyesi, tesisin yıldırım maruziyeti ve üst kademe SPD koordinasyonu birlikte değerlendirilmelidir.

Ürün seçiminde tek bir “kA” değeri yeterli değildir. In: Ortak mod: 20 kA (L/N)
Ortak mod: 20 kA (N/PE); Imax: Ortak mod: 45 kA L/N
Ortak mod: 45 kA N/PE; Uc: Diferansiyel mod: 275 V L/N
Diferansiyel mod: 275 V N/PE; Up: Diferansiyel mod <1,5 kV tip 2 L/N. Bu parametreler farklı darbe dalga biçimlerini ve farklı koruma görevlerini ifade eder; birbirinin yerine kullanılmamalıdır.

Uyumluluk odağı: Bu referansın topraklama sistemi TN-S
TT olarak tanımlanmıştır. Uzaktan durum aktarımı bulunmaz. Ürün sabit SPD yapısındadır; servis yaklaşımı ürün ailesinin üretici talimatlarına göre yapılmalıdır.

EZ9L33745Easy9 SPDTip 23P + NImax

Teknik Özellikler

Ürün Kimliği ve SPD Yapısı

MarkaSchneider Electric
Ürün Kodu / EANEZ9L33745
3606480586798
Seri / AileEasy9 SPD
Ürün / Bileşen TipiParafudr / aşırı gerilim koruma cihazı (SPD)
Ürün GrubuEasy9 SPD
Kutup Yapısı3P + N
SPD SınıfıTip 2
SPD TeknolojisiMOV + GDT
Topraklama SistemiTN-S
TT
Uzaktan SinyallemeYok

Aşırı Gerilim Koruma Parametreleri

Maksimum Sürekli Çalışma Gerilimi (Uc)Diferansiyel mod: 275 V L/N
Diferansiyel mod: 275 V N/PE
Nominal Deşarj Akımı (In, 8/20 µs)Ortak mod: 20 kA (L/N)
Ortak mod: 20 kA (N/PE)
Maksimum Deşarj Akımı (Imax, 8/20 µs)Ortak mod: 45 kA L/N
Ortak mod: 45 kA N/PE
Koruma Seviyesi (Up)Diferansiyel mod <1,5 kV tip 2 L/N
Yanıt Süresi<= 25 ns

Koordinasyon, Sinyalleme ve Standartlar

Yerel Durum GöstergesiYeşil ve kırmızı bayrak
Ön Koruma / İlişkili KesiciIlgili devre kesici — 400 V
StandartlarIEC 61643-11
Ürün SertifikalarıEAC
GOST

Montaj, Bağlantı ve Çevresel Özellikler

MontajDIN rayı
9 mm Modül Adımı8
Boyutlar90 mm × 72 mm × 66,2 mm
Yükseklik × genişlik × derinlik
RenkGri (RAL 7035)
Terminal KapasitesiTünel tipi terminal (aşağı doğru) 5…35 mm² katı veya esnek
Sıkma Torku3,5 N.m
IP Koruma DerecesiIP20 terminalde:
Çalışma Sıcaklığı-5…60 °C
Depolama Sıcaklığı-5…70 °C
Bağıl Nem5…90 %
Çalışma Yüksekliği2000 m
SPD Koordinasyonu ve Montaj Güvenliği Notu

Bağlantı uzunluğu SPD performansının parçasıdır. Faz/nötr ve PE bağlantıları mümkün olduğunca kısa ve düşük empedanslı tutulmalı; pano içindeki toplam bağlantı düzeni üreticinin şemasına uygun yapılmalıdır. Uzun bağlantılar efektif Up seviyesini yükseltebilir.

SPD, sürekli aşırı gerilim regülatörü değildir. Geçici darbe enerjisini sınırlar. Ön koruma sigortası/devre kesicisi, kısa devre koordinasyonu, topraklama kalitesi ve varsa harici yıldırımlık sistemi birlikte değerlendirilmelidir. Montaj ve devreye alma yalnız yetkili elektrik personeli tarafından yapılmalıdır.

Öne Çıkan Özellikler

  • Doğru SPD sınıfı: Tip 2 sınıfı, ürünün tesis içindeki koruma kademesini tanımlar.
  • Uc / Up koordinasyonu: Sürekli çalışma gerilimi Uc şebekeyle, koruma seviyesi Up ise korunacak ekipmanın darbe dayanımıyla birlikte değerlendirilmelidir.
  • Deşarj kapasitesi: Iimp, In ve Imax aynı büyüklük değildir; ürünün sınıfına göre doğru parametre esas alınmalıdır.
  • Topraklama sistemi uyumluluğu: Üretici verisindeki TN-S
    TT şebeke/topraklama yapısı dikkate alınmalıdır.
  • Yerel durum takibi: Bu varyantta uzaktan aktarım kontağı bulunmaz; durum kontrolü ürünün yerel göstergesi ve bakım prosedürü üzerinden yapılır.
  • Kompakt sabit gövde: Kartuşsuz/farklı servis mimarisiyle kompakt DIN rayı uygulamalarına yöneliktir.
  • SPD teknolojisi: MOV + GDT yapısı ürün ailesinin darbe sınırlama yöntemini belirler.

Kimler İçin İdeal?

  • Elektrik proje mühendisleri ve koruma koordinasyonu yapan tasarımcılar
  • Pano imalatçıları ve OEM üreticileri
  • Ticari bina ve endüstriyel tesis elektrik ekipleri
  • Bakım ve yenileme çalışmalarında kod bazlı SPD değişimi yapan ekipler

Tipik Kullanım Alanları

  • Ana ve tali dağıtım panoları
  • Ticari bina elektrik panoları
  • Endüstriyel makine beslemeleri
  • Şebeke anahtarlama darbelerine karşı koruma
  • Kademeli SPD koruma sistemleri
  • Konut ve tesis dağıtım panoları

Seçim ve Uyumluluk Notu

EZ9L33745 seçilirken Tip 2, 3P + N, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi ve üreticinin istediği ön koruma birlikte değerlendirilmelidir. Parafudrun üzerindeki veya ürün adındaki tek bir kA değeri; Iimp, In ve Imax'ın tamamını ifade etmez.

Muadil / İkame ve Yaşam Döngüsü Notu

Schneider Electric'in güncel ürün kayıtlarında bu referansın teknik ürün sayfası erişilebilmektedir. Bölgesel stok, ticari durum ve olası yaşam döngüsü değişiklikleri sipariş öncesinde tekrar doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Şebeke ve topraklama sisteminin ürünün üretici verisindeki TN-S
    TT     uyumluluğuyla eşleştiğini doğrulayın.
  • SPD bağlantı iletkenlerini mümkün olduğunca kısa, düz ve düşük empedanslı güzergâhla bağlayın; keskin halka ve gereksiz kablo uzunluğundan kaçının.
  • Ön koruma sigortası/devre kesicisini ürünün kısa devre koordinasyon ve bağlantı tablosuna göre seçin.
  • Terminal kesiti ve sıkma torkunu teknik özelliklerde belirtilen değerlere göre uygulayın; pano enerjilendirilmeden önce PE sürekliliğini kontrol edin.
  • Durum göstergesi veya uzaktan sinyal kontağı bulunan modellerde bakım/devreye alma sırasında gösterge ve sinyal işlevini test edin.

Neden Elektrofors?

Schneider Electric EZ9L33745, Easy9, Kartuşlu Tip, AG Parafudr, 3 Kutup+Nötr, Tip 2, C Sınıfı, 45 kA satın alınırken ürün kodu, EAN, SPD sınıfı, kutup yapısı, Uc, Up, Iimp/In/Imax değerleri, topraklama sistemi, uzaktan sinyalleme ve ön koruma gereksinimi birlikte kontrol edilmelidir. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric referansı üzerinden sipariş oluşturabilirsiniz.

  • Parametre ayrımı: Iimp, In, Imax, Uc ve Up birbirine karıştırılmadan kod bazında değerlendirilir.
  • Doğru sınıf seçimi: Tip 1, Tip 1+2, Tip 2 ve Tip 2+3 ürünler pano seviyesi ve yıldırım riskine göre ayrılır.
  • Topraklama uyumluluğu: TN-C, TN-S, TT veya IT sistem bilgisi ürünün tam referansıyla birlikte kontrol edilir.
  • Yaşam döngüsü kontrolü: Üretimden kaldırılmış referanslarda yalnız doğrulanmış üretici bilgisi kullanılır; tahmini muadil yazılmaz.

Teknik içerik; Elektrofors ürün veri alanlarındaki Schneider Electric teknik nitelikleri ve güncel resmî Schneider Electric ürün/seri kayıtları esas alınarak hazırlanmıştır. Nihai sipariş ve projelendirmede ürün kodu, güncel üretici veri sayfası, IEC 61643-11 koordinasyonu, ön koruma, topraklama sistemi ve bölgesel yaşam döngüsü durumu kontrol edilmelidir.
