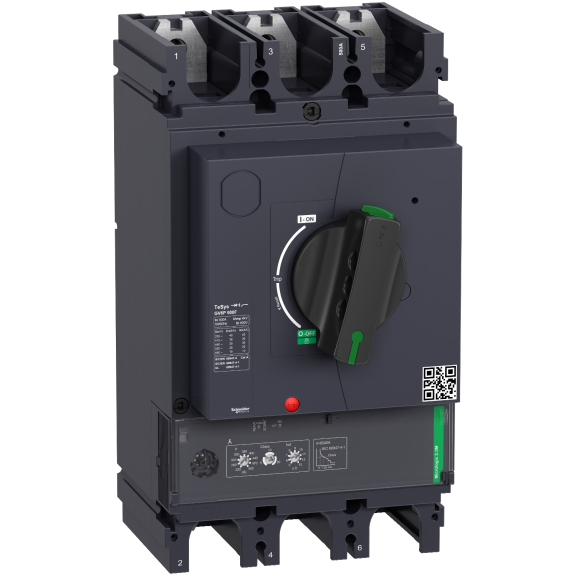

Schneider Electric GV6P500F, TeSys Giga, 250-500 Amper, 200-250 kW, Motor Koruma Şalteri, 36 kA

Schneider Electric GV6P500F, TeSys Giga, 250-500 Amper, 200-250 kW, Motor Koruma Şalteri, 36 kA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz
Schneider Electric GV6P500F, TeSys Giga, 250-500 Amper, 200-250 kW, Motor Koruma Şalteri, 36 kA
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: GV6P500F
  • Ean Barkodu: 3606489915469
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
59.090,23TL
128.457,04TL
KDV Hariç: 49.241,86TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.

Schneider Electric GV6P500F, TeSys Giga, 250-500 Amper, 200-250 kW, Motor Koruma Şalteri, 36 kA

Schneider Electric GV6P500F, TeSys Giga ailesinde ayar/akım sınıfında 3 kutuplu motor koruma şalteridir. Motor besleyicilerde aşırı yük ve kısa devre korumasını tek cihaz gövdesinde birleştirerek kontaktörlü motor starter'ın koruma katmanını oluşturur.

Başlıkta 400/415 V için 36 kA kesme kapasitesi belirtilir. Bara / pabuç bağlantısı bağlantı yapısı sunar. Doğru seçimde motor tam yük akımı, kalkış karakteristiği, tesis kısa devre seviyesi ve kontaktör koordinasyonu birlikte değerlendirilmelidir.

TeSys Giga GV5/GV6 elektronik motor koruması aşırı yük ve kısa devreye ek olarak faz dengesizliği / faz kaybı gibi motor odaklı koruma fonksiyonlarını destekler. Yüksek akım motor besleyicilerinde kontaktör ve koruma cihazı koordinasyonu üretici tablolarına göre yapılmalıdır.

Schneider Electric GV6P500F fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde akım sınıfını, 36 kA Icu seviyesini, TeSys Giga ürün ailesini ve Elektronik motor koruması: aşırı yük + kısa devre koruma mimarisini tam ürün koduyla doğrulamanız önerilir.

Schneider ElectricTeSys GigaGV6P500F36 kA3PAşırı Yük + Kısa Devre Koruması

Teknik Özellikler

Ürün Kimliği ve Koruma Mimarisi

MarkaSchneider Electric
Ürün Kodu / EANGV6P500F
3606489915469
Seri / AileTeSys Giga
Ürün TipiMotor devre kesici / motor besleyici koruma şalteri
Kutup Yapısı3P
Koruma MimarisiElektronik motor koruması: aşırı yük + kısa devre
Açma TeknolojisiElektronik

Motor / Kısa Devre Koruma Ayarları

Nominal Akım (In)500 A @ 65 °C
Manyetik / Anlık Açma6500 A
Icu @ 400/415 V36 kA Icu @ 400/415 V AC 50/60 Hz — IEC 60947-2
Ics @ 400/415 V100 % @ 400/415 V AC 50/60 Hz — IEC 60947-2

Bağlantı ve Uygulama

Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz
Kontrol TipiDoğrudan döner kol
Bağlantı TeknolojisiBara / pabuç bağlantısı
IP KorumaIP40 — IEC 60529
StandartlarCSA C22.2 No 60947-4-1
EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
Motor Koruma ve Koordinasyon Notu

Ayar motor etiket akımına göre yapılır. Termik/elektronik uzun süreli koruma değeri kontaktörün maksimum amperine göre değil, motorun gerçek tam yük akımına göre seçilmelidir.

Öne Çıkan Özellikler

  • Motor besleyici koruması: Elektronik motor koruması: aşırı yük + kısa devre.
  • 3 kutuplu yapı: Üç fazlı motor devrelerinde ana güç kutuplarını birlikte açar.
  • Kesme kapasitesi: 400/415 V sınıfında 36 kA Icu; tesis beklenen kısa devre akımı bu değeri aşmamalıdır.
  • Motor akımı eşleşmesi: sınıfı motor etiket akımı ve yol alma karakteristiğiyle birlikte değerlendirilir.
  • Termik/elektronik aşırı yük koruması: Motorun uzun süreli aşırı yük koşullarına karşı koruma işlevi cihaz içinde bulunur.

Kimler İçin İdeal?

  • Üç fazlı motor besleyicilerinde kısa devre ve motor koruma koordinasyonu yapan pano üreticileri
  • Pompa, fan, kompresör, konveyör ve makine motor starter uygulamaları
  • Kontaktör ve koruma cihazını Schneider koordinasyon tablolarına göre eşleştiren OEM ve bakım ekipleri
  • Tesis kısa devre seviyesine uygun Icu ve motor akımına uygun açma karakteristiği seçmek isteyen teknik ekipler

Tipik Kullanım Alanları

  • Motor starter panoları
  • MCC hücreleri
  • Pompa ve fan sistemleri
  • Kompresörler
  • Konveyör ve makine motorları
  • HVAC motor kontrolü

Seçim ve Uyumluluk Notu

GV6P500F seçiminde motor etiket akımı koruma/akım sınıfıyla eşleşmeli; 36 kA Icu tesisin beklenen kısa devre akımından düşük olmamalıdır. Motor yol alma süresi, manyetik açma eşiği ve kontaktör koordinasyonu da birlikte doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in güncel TeSys Giga motor devre kesici ailesinde erişilebilir durumdadır. Doğrulanmış bir üretimden kaldırma veya zorunlu ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir; alternatif seçiminde akım aralığı, koruma teknolojisi, kesme kapasitesi ve bağlantı tipi birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Ana güç ve kontrol devresini enerjisiz bırakın; montaj ve bakımda kilitleme/etiketleme prosedürü uygulayın.
  • Motor etiket akımını ve kalkış karakteristiğini okuyup açma ünitesinin uygun akım aralığına sahip olduğunu doğrulayın.
  • Tesisin beklenen kısa devre akımını 36 kA Icu değeriyle karşılaştırın.
  • Kontaktör ve varsa ayrı aşırı yük rölesiyle Schneider Type 1 / Type 2 koordinasyon tablosunu kontrol edin.
  • Devreye alma sırasında açma/kapama mekanizması, yardımcı kontaklar ve motorun faz akımlarını kontrol edin.

Neden Elektrofors?

Schneider Electric GV6P500F, TeSys Giga, 250-500 Amper, 200-250 kW, Motor Koruma Şalteri, 36 kA satın alınırken akım sınıfı, motor gücü, Icu, açma ünitesi teknolojisi ve motor starter koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric motor koruma referansı üzerinden sipariş oluşturabilirsiniz.

  • Koruma mimarisi: Termik-manyetik, elektronik ve yalnız manyetik ürünler birbirinden ayrılır.
  • Kısa devre seviyesi: Icu değeri uygulama geriliminde tesis kısa devre seviyesine göre kontrol edilir.
  • Motor akımı: Ayarlanabilir koruma motor etiket akımına göre seçilir; yalnız kW değeri yeterli değildir.
  • Koordinasyon: Kontaktör, aşırı yük rölesi ve devre kesici kombinasyonu üretici koordinasyon tablolarıyla doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys Deca, TeSys Giga, Easy TeSys, ComPacT NSX ve EasyPact CVS motor koruma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, motor etiket akımı, açma ünitesi, Icu, gerilim ve koordinasyon tablosu doğrulanmalıdır.
