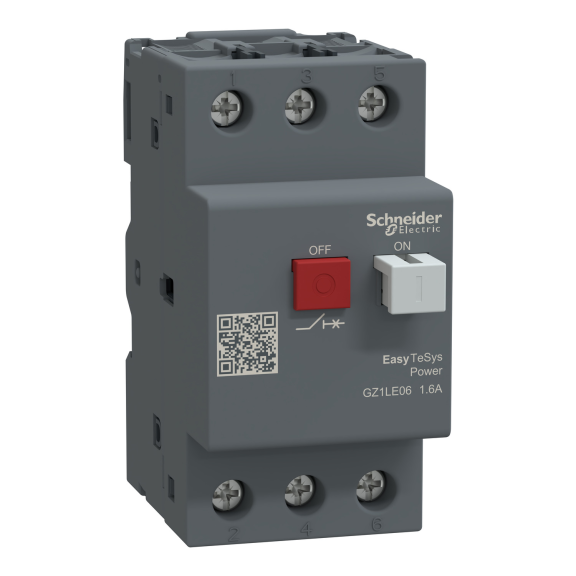

Schneider Electric GZ1LE06, EasyPact TVS, 1.6 Amper, 0.37-0.55 kW, Motor Koruma Şalteri, 100 kA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric GZ1LE06, EasyPact TVS, 1.6 Amper, 0.37-0.55 kW, Motor Koruma Şalteri, 100 kA

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: GZ1LE06
  • Ean Barkodu: 3606481718624
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
1.432,02TL
3.113,09TL
KDV Hariç: 1.193,35TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric GZ1LE06, Easy TeSys, 1.6 Amper, 0.37-0.55 kW, Manyetik Motor Devre Kesici, 100 kA

Schneider Electric GZ1LE06, Easy TeSys ailesinde motor besleyiciler için kullanılan manyetik kısa devre koruma odaklı 3 kutuplu devre kesicidir. uygulamalarda yüksek kısa devre / kalkış akımlarını kesmek üzere tasarlanır; termik aşırı yük korumasını tek başına sağlamaz.

Bu nedenle GZ1LE06, kontaktör ve uygun termik/elektronik aşırı yük rölesiyle koordineli bir motor starter içinde kullanılmalıdır. 400/415 V seviyesindeki kesme kapasitesi başlıkta 100 kA olarak belirtilmiştir. Motorun sürekli aşırı yük koruması harici rölenin akım ayarı ve trip class karakteristiğiyle sağlanır.

GV2LE/GZ1LE ailesinin ayırt edici özelliği sabit nominal akım ve manyetik açma mimarisidir. Aynı amperdeki termik-manyetik GV2ME/GV2P veya GZ1E ile yalnız gövde benzerliğine göre değiştirilmemelidir; termik koruma fonksiyonu farklıdır.

Schneider Electric GZ1LE06 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde akım sınıfını, 100 kA Icu seviyesini, Easy TeSys ürün ailesini ve Kısa devre koruması; aşırı yük rölesi ayrıca gerekir koruma mimarisini tam ürün koduyla doğrulamanız önerilir.

Schneider ElectricEasy TeSysGZ1LE06100 kA3PKısa Devre + Harici Aşırı Yük Rölesi

Teknik Özellikler

Ürün Kimliği ve Koruma Mimarisi

MarkaSchneider Electric
Ürün Kodu / EANGZ1LE06
3606481718624
Seri / AileEasy TeSys
Ürün TipiMotor devre kesici / motor besleyici koruma şalteri
Kutup Yapısı3P
Koruma MimarisiKısa devre koruması; aşırı yük rölesi ayrıca gerekir
Açma TeknolojisiManyetik

Motor / Kısa Devre Koruma Ayarları

Nominal Akım (In)1,6 A
Manyetik / Anlık Açma22,5 A
Icu @ 400/415 V100 kA
Ics @ 400/415 V100 % @ 400/415 V AC 50/60 Hz — IEC 60947-2

Bağlantı ve Uygulama

Nominal Çalışma Gerilimi (Ue)690 V AC 50/60 Hz — IEC 60947-2
Kontrol TipiAçma/kapama butonu
Bağlantı TeknolojisiVida kelepçesi terminalleri
MontajRay
IP KorumaIP20 — IEC 60529
StandartlarIEC 60947-2
IEC 60947-4
Motor Koruma ve Koordinasyon Notu

Bu ürün tam termik-manyetik koruma sağlamaz. Manyetik / kısa-devre-odaklı açma ünitesi yüksek hata akımlarını keser; motorun uzun süreli aşırı yük ısınmasına karşı ayrı aşırı yük rölesi gerekir.

Öne Çıkan Özellikler

  • Motor besleyici koruması: Kısa devre koruması; aşırı yük rölesi ayrıca gerekir.
  • 3 kutuplu yapı: Üç fazlı motor devrelerinde ana güç kutuplarını birlikte açar.
  • Kesme kapasitesi: 400/415 V sınıfında 100 kA Icu; tesis beklenen kısa devre akımı bu değeri aşmamalıdır.
  • Motor akımı eşleşmesi: sınıfı motor etiket akımı ve yol alma karakteristiğiyle birlikte değerlendirilir.
  • Harici aşırı yük koruması: Bu varyant sürekli aşırı yük korumasını tek başına sağlamaz; uygun termik/elektronik röle gerekir.

Kimler İçin İdeal?

  • Üç fazlı motor besleyicilerinde kısa devre ve motor koruma koordinasyonu yapan pano üreticileri
  • Pompa, fan, kompresör, konveyör ve makine motor starter uygulamaları
  • Kontaktör ve koruma cihazını Schneider koordinasyon tablolarına göre eşleştiren OEM ve bakım ekipleri
  • Tesis kısa devre seviyesine uygun Icu ve motor akımına uygun açma karakteristiği seçmek isteyen teknik ekipler

Tipik Kullanım Alanları

  • Motor starter panoları
  • MCC hücreleri
  • Pompa ve fan sistemleri
  • Kompresörler
  • Konveyör ve makine motorları
  • HVAC motor kontrolü

Seçim ve Uyumluluk Notu

GZ1LE06 seçimi yalnız nominal akıma göre yapılmamalıdır. 100 kA Icu tesis kısa devre seviyesine uygun olmalı ve motorun sürekli aşırı yük koruması için ayrı termik/elektronik aşırı yük rölesi kontaktörle birlikte koordine edilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu GZ1 referansı Schneider Electric'in güncel Easy TeSys motor devre kesici ailesinde erişilebilir durumdadır. Eski ticari kayıtlarda EasyPact TVS adı görülebilir; güncel ürün ailesi Easy TeSys olarak kullanılmıştır. Doğrulanmış zorunlu ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Ana güç ve kontrol devresini enerjisiz bırakın; montaj ve bakımda kilitleme/etiketleme prosedürü uygulayın.
  • Motor etiket akımını ve kalkış karakteristiğini okuyup açma ünitesinin uygun akım aralığına sahip olduğunu doğrulayın.
  • Tesisin beklenen kısa devre akımını 100 kA Icu değeriyle karşılaştırın.
  • Kontaktör ve varsa ayrı aşırı yük rölesiyle Schneider Type 1 / Type 2 koordinasyon tablosunu kontrol edin.
  • Devreye alma sırasında açma/kapama mekanizması, yardımcı kontaklar ve motorun faz akımlarını kontrol edin.

Neden Elektrofors?

Schneider Electric GZ1LE06, Easy TeSys, 1.6 Amper, 0.37-0.55 kW, Manyetik Motor Devre Kesici, 100 kA satın alınırken akım sınıfı, motor gücü, Icu, açma ünitesi teknolojisi ve motor starter koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric motor koruma referansı üzerinden sipariş oluşturabilirsiniz.

  • Koruma mimarisi: Termik-manyetik, elektronik ve yalnız manyetik ürünler birbirinden ayrılır.
  • Kısa devre seviyesi: Icu değeri uygulama geriliminde tesis kısa devre seviyesine göre kontrol edilir.
  • Motor akımı: Ayarlanabilir koruma motor etiket akımına göre seçilir; yalnız kW değeri yeterli değildir.
  • Koordinasyon: Kontaktör, aşırı yük rölesi ve devre kesici kombinasyonu üretici koordinasyon tablolarıyla doğrulanır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in güncel TeSys Deca, TeSys Giga, Easy TeSys, ComPacT NSX ve EasyPact CVS motor koruma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, motor etiket akımı, açma ünitesi, Icu, gerilim ve koordinasyon tablosu doğrulanmalıdır.
