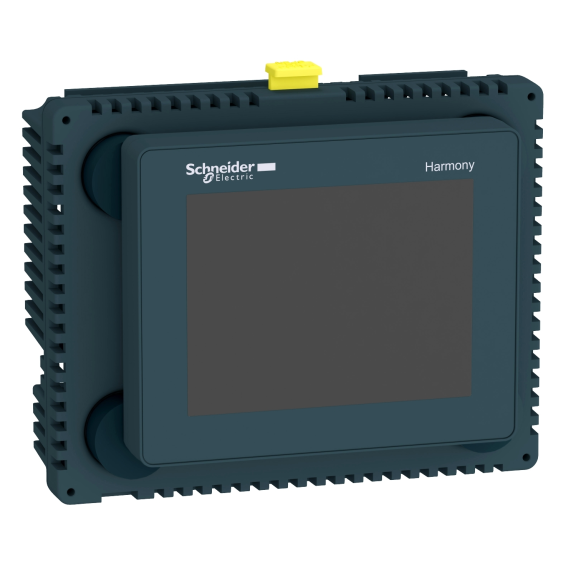

Schneider Electric HMISCU6A5, Harmony SCU, 3.5" Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 16DI, 10DO

Schneider Electric HMISCU6A5, Harmony SCU, 3.5 Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 16DI, 10DO
Ürün Görselleri Temsilidir! %48 İndirim Stok Sorunuz
Schneider Electric HMISCU6A5, Harmony SCU, 3.5" Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 16DI, 10DO
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: HMISCU6A5
  • Ean Barkodu: 3595864175553
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
44.295,07TL
85.182,82TL
KDV Hariç: 36.912,56TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
15.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo ?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+) ?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı HMISCU6A5 - Küçük dokunmatik HMI kontrolör, Harmony SCU, 3¢â‚¬Â5 renkli panel, Dig 16 giri
Ürün Serisi Harmony SCU
Ürün Yada Bileşen Tipi Küçük touch HMI kontrolörü
Cihaz Sunumu Açılı
Ekran Boyutu 3,5 inç
Ekran Tipi Ile arkadan aydınlatmalı LED renkli TFT LCD
Dokumatik Panel Analog
Tamamlayıcı Özellikler
Görüntüleme Açısı Yatay x Dikey 40° üst
60° alt
60° sağ
60° sol
Parlaklık Dokunmatik panel üzerinden 16 düzey
Kalkış Akımı 30 A
Arka Aydınlatma Ömrü 50000 saatile 65000 renk
Ekran Çözünürlüğü 320 x 240 pixels QVGA
Yazılım Gösterimi SoMachine
Karakter Yazı Tipi ASCII
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Korece
Tayvanca (geleneksel Çince)
Güç Tüketimi 15 W
Sabitleme Modu 1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel
Nominal Besleme Gerilimi(Us) 24 V (20,4…28,8 V)DC
Cihaz Üzeri Sinyalizasyon Gösterge yok
İşletim Sistemi Harmony
Mikro Kırılmalara Bağışıklık 10 ms
Dijital Giriş Sayısı 14 için dijital giriş 'e uygunIEC 61131-2 Tip 1
2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1
İşlemci Adı CPU RISC
Bellek Açıklaması Dahili veri depolama FRAM, 128 kB
Flash NAND, 128 MB
Uygulama çalıştırma DRAM, 128 MB
Sayfaların Sayısı Dahili bellek kapasitesi ile sınırlı
Dijital Giriş Gerilimi 24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif)
Darbe Dayanımı 147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27
294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27
Dijital Çıkış Sayısı 2 hızlı çıkış (normal mod), çikis lojigi: kaynak
8 dijital çıkış, çikis lojigi: kaynak
Muhafaza Malzemesi PC/PBT
İşlemci Frekansı 333 MHz
Bağlantı Aralığı 3,5 mm
Entegre Bağlantı Tipi CANopen ana veriyolu - SUB-D 9
1 Ethernet TCP/IP - RJ45
1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn)
1 USB 2.0 tip A
1 USB 2.0 tip mini B
Dijital Giriş Akımı 5 mA için dijital
7,83 mA için hızlı giriş
Giriş Empedansı 2.81 kOhm
4,7 kOhm
Genişlik 128 mm
Yükseklik 74,95 mm
Titreşim Direnci +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6
1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6
Karşıdan Yüklenebilir Protokoller CANopen
Modbus
Modbus TCP/IP
Derinlik 102 mm
Yapılandırılabilir Filtreleme Süresi 0 ms filtre yok (yok)
0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre)
3...12 ms entegratör (yok/çalıştır/durdur)
Dijital Çıkış Gerilimi 220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar)
24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar)
24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar)
Ürün Ağırlığı 0,512 kg
Mutlak Doğruluk Hatası Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Dijital Çıkış Akımı 2 A (ortak çıkış başına akım <4 A), yanıt süresi 2 msile kapama kontağı için dijital çıkış
2 A (ortak çıkış başına akım <4 A), yanıt süresi 5 msile açma kontağı için dijital çıkış
300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod)
50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu)
Elektromanyetik Uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (analog G/Ç ve çalışma gerilimi arasında) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (CAN hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (COM hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (Ethernet hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç hatları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (röle telleri) conforming to IEC 61000-4-4
Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2
Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2
Iletimli emisyon - test level: 150 kHz...30 MHz conforming to EN 55011
Iletimli RF kesintileri - test level: 10 V (0,15...80 MHz) conforming to IEC 61000-4-6
Kesinti bağışıklık testi - test level: 0,5 kV diferansiyel mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV (güç besleme (diferansiyel mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV ortak mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 2 kV (güç besleme (ortak mod)) conforming to IEC 61000-4-5
Yayılmalı emisyon - test level: 30 MHz...1 GHz conforming to EN 55011
Aygıtlar Arası Maksimum Kablo Mesafesi Ekranlı kablo: <10 m için hızlı giriş
Ekranlı kablo: <100 m için dijital giriş
Ekransız kablo: <50 m için dijital giriş
Yalıtım Direnci > 10 MOhm G/Ç ve iç lojik arasında
> 10 MOhm güç beslemesi ve toprak arasında
Aşırı Gerilim Koruması Ile asiri gerilim korumasi
Gerçek Zamanlı Saat Dahili
Ortak Nokta Sayısı 1 için hızlı giriş (HSC modu)
2 için dijital giriş
Maksimum Çıkış Frekansı 1 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PTO modu)
Maksimum Giriş Frekansı 100 kHz için hızlı giriş - kontrol tipi darbe/yön
100 kHz için hızlı giriş - kontrol tipi monofaze
100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B
Besleme Harici kaynak
Kanallar Arası Yalıtım Hiçbiri
Kanallar ve İç Lojik Arası Yalıtım 500 V DC
Giriş Çıkış Sayısı 14 için dijital giriş, terminaller: DI0...DI13
2 için hızlı çıkış, terminaller: FQ0...FQ1
2 için hızlı giriş, terminaller: FI0...FI1
8 için dijital çıkış, terminaller: DQ0...DQ7
Sensör Güç Beslemesi 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1 mA
15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1.5 mA
Uygun Ortam Koşulları
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 213 Sınıf I Bölüm 2
EN 61131-2
FCC Sınıf A
IEC 61000-6-2
UL 508
IP Koruma Sınıfı IP20 'e uygunIEC 60529 (arka panel)
IP65 'e uygunIEC 60529 (ön panel)
Ürün Sertifikaları C-Tick
cUL 1604 Sınıf 1 Bölüm 2
cULus 508
cULus CSA 22-2 No 142
GOST
KCC
UKCA
UKEX
Nominal Çalışma Ortam Sıcaklığı 0…50 °C
Çevresel Özellik Korozif gazsız
Kirletme Derecesi 2 'e uygunIEC 60664
Depolama Ortam Koşulları -20…60 °C
İşaretleme CE
NEMA Koruma Derecesi NEMA 4X ön panel
Bağıl Nem 5…85 % yoğuşmasız
Çalışma Yüksekliği <= 2000 m
Maksimum Basınç 800...1114 hPa
Depolama Yüksekliği 0…10000 m
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 11,800 cm
Paket 1 Genişliği 19,000 cm
Paket 1 Uzunluğu 27,000 cm
Paket 1 Ağırlığı 1,217 kg
Paket 2 Birim Türü S03
Paket 2'deki Birim Sayısı 4
Paket 2 Yüksekliği 30,000 cm
Paket 2 Genişliği 30,000 cm
Paket 2 Uzunluğu 40,000 cm
Paket 2 Ağırlığı 5,595 kg
Garanti Koşulları
Garanti 18 ay
