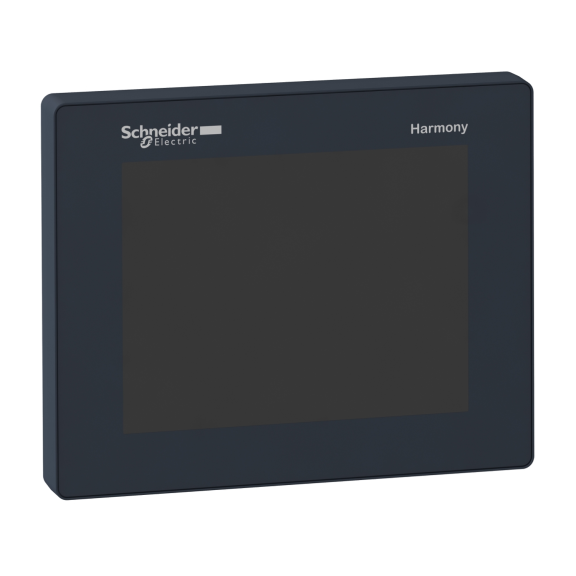

Schneider Electric HMISCU8A5, Harmony SCU, 5.7" Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 16DI, 10DO
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: HMISCU8A5
- Ean Barkodu: 3595864175577
- Üretim Yeri: Çin
51.655,30TL
99.337,10TL
KDV Hariç: 43.046,08TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | HMISCU8A5 - 5–7 renkli dokunmatik kontrolör paneli - Dig 16 giri |
| Ürün Serisi | Harmony SCU |
| Ürün Yada Bileşen Tipi | Küçük touch HMI kontrolörü |
| Cihaz Sunumu | Açılı |
| Ekran Boyutu | 5,7 inç |
| Ekran Tipi | Ile arkadan aydınlatmalı LED renkli TFT LCD |
| Dokumatik Panel | Analog |
| Tamamlayıcı Özellikler | |
| Görüntüleme Açısı Yatay x Dikey | 40° üst 60° alt 60° sağ 60° sol |
| Parlaklık | Dokunmatik panel üzerinden 16 düzey |
| Kalkış Akımı | 30 A |
| Arka Aydınlatma Ömrü | 50000 saatile 65000 renk |
| Ekran Çözünürlüğü | 320 x 240 pixels QVGA |
| Yazılım Gösterimi | SoMachine |
| Karakter Yazı Tipi | ASCII Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Korece Tayvanca (geleneksel Çince) |
| Güç Tüketimi | 24 W |
| Sabitleme Modu | 1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel |
| Nominal Besleme Gerilimi(Us) | 24 V (20,4…28,8 V)DC |
| Cihaz Üzeri Sinyalizasyon | Gösterge yok |
| İşletim Sistemi | Harmony |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Dijital Giriş Sayısı | 14 için dijital giriş 'e uygunIEC 61131-2 Tip 1 2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1 |
| İşlemci Adı | CPU RISC |
| Bellek Açıklaması | Dahili veri depolama FRAM, 128 kB Flash NAND, 128 MB Uygulama çalıştırma DRAM, 128 MB |
| Sayfaların Sayısı | Dahili bellek kapasitesi ile sınırlı |
| Dijital Giriş Gerilimi | 24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif) |
| Darbe Dayanımı | 147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27 294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27 |
| Dijital Çıkış Sayısı | 2 hızlı çıkış (normal mod), çikis lojigi: kaynak 8 dijital çıkış, çikis lojigi: kaynak |
| Muhafaza Malzemesi | PC/PBT ve PAA |
| İşlemci Frekansı | 333 MHz |
| Bağlantı Aralığı | 3,5 mm |
| Entegre Bağlantı Tipi | CANopen ana veriyolu - SUB-D 9 1 Ethernet TCP/IP - RJ45 1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn) 1 USB 2.0 tip A 1 USB 2.0 tip mini B |
| Dijital Giriş Akımı | 5 mA için dijital 7,83 mA için hızlı giriş |
| Giriş Empedansı | 2.81 kOhm 4,7 kOhm |
| Genişlik | 163 mm |
| Yükseklik | 129,4 mm |
| Titreşim Direnci | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 |
| Karşıdan Yüklenebilir Protokoller | CANopen Modbus Modbus TCP/IP |
| Derinlik | 76,22 mm |
| Yapılandırılabilir Filtreleme Süresi | 0 ms filtre yok (yok) 0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre) 3...12 ms entegratör (yok/çalıştır/durdur) |
| Dijital Çıkış Gerilimi | 220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar) 24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar) 24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar) |
| Ürün Ağırlığı | 0,764 kg |
| Mutlak Doğruluk Hatası | Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu) Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu) |
| Dijital Çıkış Akımı | 2 A (ortak çıkış başına akım <4 A), yanıt süresi 2 msile kapama kontağı için dijital çıkış 2 A (ortak çıkış başına akım <4 A), yanıt süresi 5 msile açma kontağı için dijital çıkış 300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod) 50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu) |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (analog G/Ç ve çalışma gerilimi arasında) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (CAN hattı) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (COM hattı) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (Ethernet hattı) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç hatları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (röle telleri) conforming to IEC 61000-4-4 Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3 Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2 Iletimli emisyon - test level: 150 kHz...30 MHz conforming to EN 55011 Iletimli RF kesintileri - test level: 10 V (0,15...80 MHz) conforming to IEC 61000-4-6 Kesinti bağışıklık testi - test level: 0,5 kV diferansiyel mod (dijital G/Ç) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 1 kV (güç besleme (diferansiyel mod)) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 1 kV ortak mod (dijital G/Ç) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 2 kV (güç besleme (ortak mod)) conforming to IEC 61000-4-5 Yayılmalı emisyon - test level: 30 MHz...1 GHz conforming to EN 55011 |
| Aygıtlar Arası Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekranlı kablo: <100 m için dijital giriş Ekransız kablo: <50 m için dijital giriş |
| Yalıtım Direnci | > 10 MOhm G/Ç ve iç lojik arasında > 10 MOhm güç beslemesi ve toprak arasında |
| Aşırı Gerilim Koruması | Ile asiri gerilim korumasi |
| Gerçek Zamanlı Saat | Dahili |
| Ortak Nokta Sayısı | 1 için hızlı giriş (HSC modu) 2 için dijital giriş |
| Maksimum Çıkış Frekansı | 1 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PTO modu) |
| Maksimum Giriş Frekansı | 100 kHz için hızlı giriş - kontrol tipi darbe/yön 100 kHz için hızlı giriş - kontrol tipi monofaze 100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B |
| Besleme | Harici kaynak |
| Kanallar Arası Yalıtım | Hiçbiri |
| Kanallar ve İç Lojik Arası Yalıtım | 500 V DC |
| Giriş Çıkış Sayısı | 14 için dijital giriş, terminaller: DI0...DI13 2 için hızlı çıkış, terminaller: FQ0...FQ1 2 için hızlı giriş, terminaller: FI0...FI1 8 için dijital çıkış, terminaller: DQ0...DQ7 |
| Sensör Güç Beslemesi | 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1 mA 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1.5 mA |
| Uygun Ortam Koşulları | |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 213 Sınıf I Bölüm 2 EN 61131-2 FCC Sınıf A IEC 61000-6-2 UL 508 |
| IP Koruma Sınıfı | IP20 'e uygunIEC 60529 (arka panel) IP65 'e uygunIEC 60529 (ön panel) |
| Ürün Sertifikaları | C-Tick cUL 1604 Sınıf 1 Bölüm 2 cULus 508 cULus CSA 22-2 No 142 GOST KCC UKCA UKEX |
| Nominal Çalışma Ortam Sıcaklığı | 0…50 °C |
| Çevresel Özellik | Korozif gazsız |
| Kirletme Derecesi | 2 'e uygunIEC 60664 |
| Depolama Ortam Koşulları | -20…60 °C |
| İşaretleme | CE |
| NEMA Koruma Derecesi | NEMA 4X ön panel |
| Bağıl Nem | 5…85 % yoğuşmasız |
| Çalışma Yüksekliği | <= 2000 m |
| Maksimum Basınç | 800...1114 hPa |
| Depolama Yüksekliği | 0…10000 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 11,000 cm |
| Paket 1 Genişliği | 18,500 cm |
| Paket 1 Uzunluğu | 27,000 cm |
| Paket 1 Ağırlığı | 1,470 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 4 |
| Paket 2 Yüksekliği | 30,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 6,610 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
