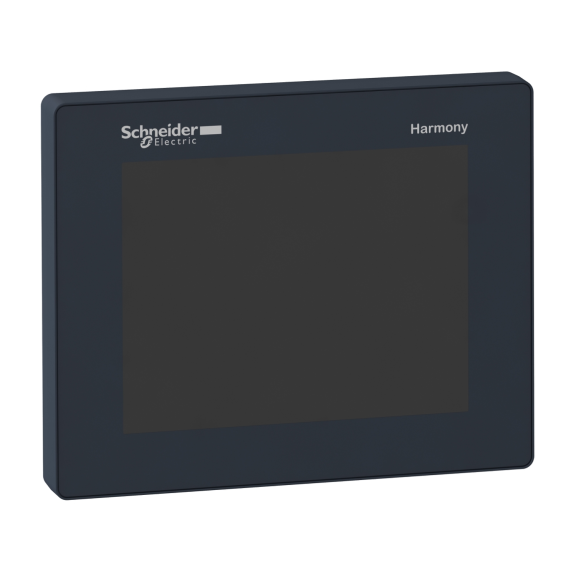

Schneider Electric HMISCU8B5, Harmony SCU, 5.7 Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 8DI, 8DO, 4AI, 2AO
Ürün Görselleri Temsilidir! %48 İndirim Stok Sorunuz

Schneider Electric HMISCU8B5, Harmony SCU, 5.7" Dokunmatik Operatör Paneli(HMI) Ve Kontrolör, QVGA 480x272px, 65K Renk, 128 MB, 8DI, 8DO, 4AI, 2AO

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: HMISCU8B5
  • Ean Barkodu: 3595864175584
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
59.437,68TL
114.303,24TL
KDV Hariç: 49.531,40TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Temel Özellikler
Üretici Ürün Adı HMISCU8B5 - 5”7 renkli dokunmatik kontrolör paneli - Dig 8 giriş/8 çıkış +Ana 4 Gir
Ürün Serisi Harmony SCU
Ürün Yada Bileşen Tipi Küçük touch HMI kontrolörü
Cihaz Sunumu Açılı
Ekran Boyutu 5,7 inç
Ekran Tipi Ile arkadan aydınlatmalı LED renkli TFT LCD
Dokumatik Panel Analog
Tamamlayıcı Özellikler
Görüntüleme Açısı Yatay x Dikey 40° üst
60° alt
60° sağ
60° sol
Parlaklık Dokunmatik panel üzerinden 16 düzey
Kalkış Akımı 30 A
Arka Aydınlatma Ömrü 50000 saatile 65000 renk
Ekran Çözünürlüğü 320 x 240 pixels QVGA
Yazılım Gösterimi SoMachine
Karakter Yazı Tipi ASCII
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Korece
Tayvanca (geleneksel Çince)
Güç Tüketimi 24 W
Sabitleme Modu 1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel
Nominal Besleme Gerilimi(Us) 24 V (20,4…28,8 V)DC
Cihaz Üzeri Sinyalizasyon Gösterge yok
İşletim Sistemi Harmony
Mikro Kırılmalara Bağışıklık 10 ms
Dijital Giriş Sayısı 2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1
6 için dijital giriş 'e uygunIEC 61131-2 Tip 1
İşlemci Adı CPU RISC
Bellek Açıklaması Dahili veri depolama FRAM, 128 kB
Flash NAND, 128 MB
Uygulama çalıştırma DRAM, 128 MB
Sayfaların Sayısı Dahili bellek kapasitesi ile sınırlı
Dijital Giriş Gerilimi 24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif)
Darbe Dayanımı 147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27
294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27
Dijital Çıkış Sayısı 2 hızlı çıkış (normal mod), çikis lojigi: kaynak
6 dijital çıkış, çikis lojigi: kaynak
Muhafaza Malzemesi PC/PBT ve PAA
İşlemci Frekansı 333 MHz
Bağlantı Aralığı 3,5 mm
Entegre Bağlantı Tipi CANopen ana veriyolu - SUB-D 9
1 Ethernet TCP/IP - RJ45
1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn)
1 USB 2.0 tip A
1 USB 2.0 tip mini B
Dijital Giriş Akımı 5 mA için dijital
7,83 mA için hızlı giriş
Giriş Empedansı 2.81 kOhm
4,7 kOhm
Genişlik 163 mm
Yükseklik 129,4 mm
Titreşim Direnci +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6
1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6
Analog Giriş Tipi RTD -de - 200...1300 °C - çözünürlük: 16 bit (termokuplör N)
RTD -de - 200...400 °C - çözünürlük: 16 bit (termokuplör T)
RTD -de - 200...600 °C - çözünürlük: 16 bit sıcaklık probu: Pt 100/Pt 1000
RTD -de - 200...760 °C - çözünürlük: 16 bit (termokuplör J)
RTD -de - 200...900 °C - çözünürlük: 16 bit (termokuplör E)
RTD -de - 240...1370 °C - çözünürlük: 16 bit (termokuplör K)
RTD -de - 50...200 °C - çözünürlük: 16 bit sıcaklık probu: Ni 100/Ni 1000
RTD -de 0...1600 °C - çözünürlük: 16 bit (termokuplör R)
RTD -de 0...1600 °C - çözünürlük: 16 bit (termokuplör S)
RTD -de 200...1800 °C - çözünürlük: 16 bit (termokuplör B)
Karşıdan Yüklenebilir Protokoller CANopen
Modbus
Modbus TCP/IP
Derinlik 76,22 mm
Yapılandırılabilir Filtreleme Süresi 0 ms filtre yok (yok)
0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre)
3...12 ms entegratör (yok/çalıştır/durdur)
Dijital Çıkış Gerilimi 220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar)
24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar)
24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar)
Analog Çıkış Sayısı 2 direnç yükü için 12 bit + işaret
Ürün Ağırlığı 0,803 kg
Mutlak Doğruluk Hatası Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Dijital Çıkış Akımı 2 A (ortak çıkış başına akım <4 A), yanıt süresi 2 msile kapama kontağı için dijital çıkış
2 A (ortak çıkış başına akım <4 A), yanıt süresi 5 msile açma kontağı için dijital çıkış
300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod)
50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu)
Elektromanyetik Uyumluluk Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (analog G/Ç ve çalışma gerilimi arasında) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (CAN hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (COM hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (Ethernet hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç hatları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (röle telleri) conforming to IEC 61000-4-4
Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2
Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2
Iletimli emisyon - test level: 150 kHz...30 MHz conforming to EN 55011
Iletimli RF kesintileri - test level: 10 V (0,15...80 MHz) conforming to IEC 61000-4-6
Kesinti bağışıklık testi - test level: 0,5 kV diferansiyel mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV (güç besleme (diferansiyel mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV ortak mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 2 kV (güç besleme (ortak mod)) conforming to IEC 61000-4-5
Yayılmalı emisyon - test level: 30 MHz...1 GHz conforming to EN 55011
Aygıtlar Arası Maksimum Kablo Mesafesi Ekranlı kablo: <10 m için hızlı giriş
Ekranlı kablo: <100 m için dijital giriş
Ekransız kablo: <50 m için dijital giriş
Yalıtım Direnci > 10 MOhm G/Ç ve iç lojik arasında
> 10 MOhm güç beslemesi ve toprak arasında
Aşırı Gerilim Koruması Ile asiri gerilim korumasi
Gerçek Zamanlı Saat Dahili
Ortak Nokta Sayısı 1 için dijital giriş
1 için hızlı giriş (HSC modu)
Maksimum Çıkış Frekansı 1 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PTO modu)
Analog Giriş Aralığı -10...+10 V veya 0...10 V - çözünürlük: 12 bit + işaret, giris empedansi: >= 1 MOhm
0...20 mA/4...20 mA - çözünürlük: 12 bit, giris empedansi: 250 Ohm (tolerans: +/- 1 %)
Maksimum Giriş Frekansı 100 kHz için hızlı giriş - kontrol tipi darbe/yön
100 kHz için hızlı giriş - kontrol tipi monofaze
100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B
Besleme Harici kaynak
Kanallar Arası Yalıtım Hiçbiri
Kanallar ve İç Lojik Arası Yalıtım 500 V DC
Analog Çıkış Aralığı -10...10 V/0...10 V (> 2 kOhm) için kısa devre
0...20 mA/4...20 mA (> 300 Ohm) için açık devre
Giriş Çıkış Sayısı 2 için hızlı çıkış, terminaller: FQ0...FQ1
2 için hızlı giriş, terminaller: FI0...FI1
6 için dijital çıkış, terminaller: DQ0...DQ5
6 için dijital giriş, terminaller: DI0...DI5
Sensör Güç Beslemesi 15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1 mA
15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1.5 mA
Analog Giriş Modülü 2 için analog giriş
2 için RTD'ler
Uygun Ortam Koşulları
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 213 Sınıf I Bölüm 2
EN 61131-2
FCC Sınıf A
IEC 61000-6-2
UL 508
IP Koruma Sınıfı IP20 'e uygunIEC 60529 (arka panel)
IP65 'e uygunIEC 60529 (ön panel)
Ürün Sertifikaları C-Tick
cUL 1604 Sınıf 1 Bölüm 2
cULus 508
cULus CSA 22-2 No 142
GOST
KCC
UKCA
UKEX
Nominal Çalışma Ortam Sıcaklığı 0…50 °C
Çevresel Özellik Korozif gazsız
Kirletme Derecesi 2 'e uygunIEC 60664
Depolama Ortam Koşulları -20…60 °C
İşaretleme CE
NEMA Koruma Derecesi NEMA 4X ön panel
Bağıl Nem 5…85 % yoğuşmasız
Çalışma Yüksekliği <= 2000 m
Maksimum Basınç 800...1114 hPa
Depolama Yüksekliği 0…10000 m
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 12,000 cm
Paket 1 Genişliği 19,000 cm
Paket 1 Uzunluğu 27,000 cm
Paket 1 Ağırlığı 1,495 kg
Paket 2 Birim Türü S03
Paket 2'deki Birim Sayısı 4
Paket 2 Yüksekliği 30,000 cm
Paket 2 Genişliği 30,000 cm
Paket 2 Uzunluğu 40,000 cm
Paket 2 Ağırlığı 6,770 kg
Garanti Koşulları
Garanti 18 ay
