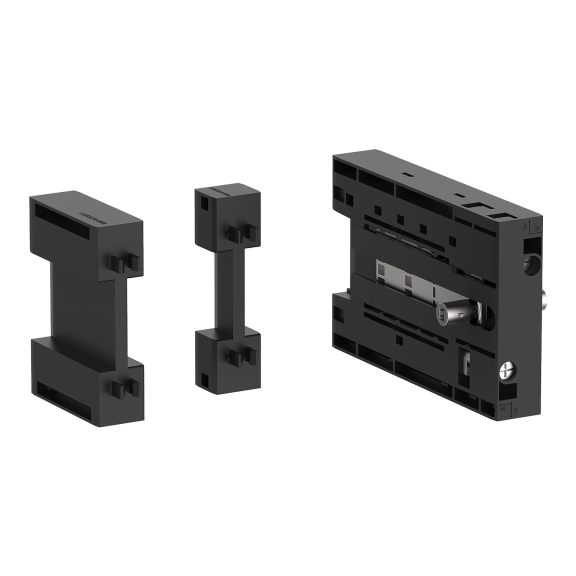

Schneider Electric LA9G970, TeSys Giga, Aynı İki Kontaktör için Mekanik Kilit
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LA9G970, TeSys Giga, Aynı İki Kontaktör için Mekanik Kilit

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LA9G970
  • Ean Barkodu: 3606481916068
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
1.568,10TL
3.408,92TL
KDV Hariç: 1.306,75TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LA9G970, TeSys Giga, Aynı Gövde Sınıfındaki İki LC1G Kontaktör İçin Mekanik Kilit

Schneider Electric LA9G970, TeSys Giga kontaktör düzeneklerinde aynı gövde sınıfındaki iki tesys giga kontaktörün aynı anda kapanmasını mekanik olarak engellemek amacıyla kullanılan mekanik kilitleme ünitesi. Özellikle enversör, changeover ve yıldız-üçgen gibi iki kontaktörün karşılıklı kilitlenmesi gereken düzenekler içinde iki kontaktörün aynı anda devreye girmesinden doğabilecek ters faz, kısa devre veya mekanik çakışma riskini azaltmak için kullanılır.

Bu referansın doğru seçimi yalnız 'mekanik kilit' ifadesine göre yapılmamalıdır. İki kontaktörün gövde/frame eşleşmesi ve montaj geometrisi birlikte doğrulanmalıdır. Kaynak teknik veride uyumluluk LC1G115...500, LC1G205...475 olarak belirtilmiştir. Kilitleme aksesuarı kontaktörün akım/kW kapasitesini değiştirmez; görevi iki kontaktörün mekanik veya kontrol devresi seviyesinde karşılıklı çalışmasını güvenli bir sıraya zorlamaktır.

Aynı veya eşdeğer gövde boyutundaki LC1G çiftleri için tasarlanmış Giga mekanik kilit. Mekanik interlock, iki kontaktörün aynı anda fiziksel olarak kapanmasını engeller; kritik enversör/transfer devrelerinde bunun yanında yardımcı kontaklarla elektriksel kilitleme de uygulanması daha sağlam bir kontrol mimarisi oluşturur.

Schneider Electric LA9G970 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde kontaktörlerin tam referansını, gövde/bobin sınıfını, kullanılacak enversör-changeover mimarisini ve mekanik kilitleme ihtiyacını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys GigaLA9G970Mekanik KilitAynı Gövde ÇiftiIP20LC1G115…G500 Sınıfı

Teknik Özellikler

Ürün Kimliği ve Kilitleme Fonksiyonu

MarkaSchneider Electric
Ürün Kodu / EANLA9G970
3606481916068
Seri / AileTeSys Giga
Ürün TipiMekanik kilitleme ünitesi
Kilitleme TipiMekanik
Temel İşlevAynı gövde sınıfındaki iki TeSys Giga kontaktörün aynı anda kapanmasını mekanik olarak engellemek

Uyumluluk ve Uygulama

Uyumlu KontaktörlerLC1G115...500
LC1G205...475
Tipik DevreEnversör / ters yön, changeover / transfer / yıldız-üçgen
Elektriksel KilitlemeMekanik kilide ek olarak uygulamaya göre ayrıca tavsiye edilir

Mekanik ve Çevresel Özellikler

Boyutlar50 mm × 80 mm × 120 mm
Yükseklik × genişlik × derinlik
Ürün Ağırlığı0,25 kg
IP Koruma DerecesiIP20 — IEC 60529
Çalışma Sıcaklığı-25…60 °C
StandartlarCSA C22.2 No 60947-4-1
EN/IEC 60947-4-1
GB/T 14048,4
UL 60947-4-1
Kilitleme Mimarisi ve Güvenli Devre Tasarımı Notu

Mekanik kilit ile elektriksel kilit farklı güvence katmanlarıdır. Mekanik interlock iki kontaktörün fiziksel olarak aynı anda kapanmasını engeller; elektriksel interlock ise kontrol devresinde karşı kontaktör bobininin enerjilenmesini önler. Enversör ve changeover uygulamalarında iki yöntemin birlikte kullanılması, tek bir kilitleme yöntemine göre daha kontrollü bir devre mimarisi sağlar.

Öne Çıkan Özellikler

  • Karşılıklı mekanik kilitleme: İki kontaktörün aynı anda fiziksel olarak kapanmasını engellemeye yardımcı olarak enversör/transfer devrelerindeki çakışmayı önler.
  • Gövdeye özel uyumluluk: İki kontaktörün gövde/frame eşleşmesi ve montaj geometrisi kontrol edilmeden yalnız seri adına göre aksesuar seçilmemelidir.
  • Kontrol devresi ayrımı: Mekanik kilitleme, yardımcı kontaklarla kurulan elektriksel kilitlemenin yerine otomatik olarak geçmez; yalnız LA9D11502 entegre elektriksel interlock da içerir.
  • Kontaktör kapasitesini değiştirmez: Bu aksesuar ana güç anahtarlama kapasitesini artırmaz; yalnız kontaktörlerin çalışma sırasını mekanik/elektriksel olarak sınırlar.
  • TeSys Giga modülerliği: Giga kontaktörlerde mekanik kilitleme aksesuarı önden erişilebilir modüler yapı içinde uygulanır.

Kimler İçin İdeal?

  • İleri-geri motor kumandası yapan makine ve pano üreticileri
  • İki kontaktörün aynı anda kapanmasının engellenmesi gereken changeover / transfer devreleri
  • TeSys kontaktörlerden sahada enversör grubu oluşturan bakım ve revizyon ekipleri
  • Mekanik ve elektriksel karşılıklı kilitlemeyi kontrollü şekilde birlikte kullanan endüstriyel otomasyon uygulamaları

Tipik Kullanım Alanları

  • İleri-geri motor kontrolü
  • Enversör kontaktör grupları
  • Changeover / kaynak seçimi devreleri
  • Yıldız-üçgen kontaktör düzenekleri
  • Karşılıklı kilitlemeli makine kontrolü
  • Pano revizyon ve modernizasyonu

Seçim ve Uyumluluk Notu

LA9G970 seçiminde İki kontaktörün gövde/frame eşleşmesi ve montaj geometrisi temel kriterdir. İki kontaktörün yalnız akım değeri aynı diye mekanik kilit aksesuarının uyumlu olduğu varsayılmamalıdır; gövde/frame, AC/DC bobin geometrisi, kutup yapısı ve montaj seti tam referans üzerinden doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

LA9G970 Schneider Electric'in güncel TeSys Giga aksesuar kayıtlarında erişilebilir durumdadır. Doğrulanmış bir zorunlu ikame bildirimi bulunmadığından tahmini muadil kodu verilmemiştir; alternatif seçiminde kontaktör gövdesi, bobin tipi, montaj geometrisi ve kilitleme fonksiyonu tam referans bazında korunmalıdır.

Montaj ve Devreye Alma Notları

  • Kilidi yalnız Schneider tarafından belirtilen uyumlu kontaktör çiftine ve doğru mekanik yönelimde monte edin.
  • Kontaktörlerin serbest mekanik hareketini montajdan sonra elle/enerjisiz test ederek bir kontaktör kapalıyken diğerinin kapanamadığını doğrulayın.
  • Enversör/changeover devrelerinde mekanik kilide ek olarak kontrol devresinde elektriksel karşılıklı kilitlemeyi doğrulayın.
  • Güç baraları ve köprü bağlantılarını faz sırası ve yön değiştirme şemasına göre kurun; mekanik kilit güç bağlantı hatalarını önlemez.
  • Devreye alma testinde her iki yönde ayrı çekme-bırakma denemesi yapın ve hiçbir durumda iki kontaktörün eşzamanlı kapanmadığını doğrulayın.

Neden Elektrofors?

Schneider Electric LA9G970, TeSys Giga, Aynı Gövde Sınıfındaki İki LC1G Kontaktör İçin Mekanik Kilit satın alınırken tam kontaktör referansları, gövde/bobin sınıfı, mekanik kilit geometrisi ve elektriksel kilitleme gereksinimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric kilitleme/enversör aksesuarı üzerinden sipariş oluşturabilirsiniz.

  • Gövde doğruluğu: Aynı seri içindeki farklı frame ve AC/DC bobin gövdeleri farklı mekanik kilit gerektirebilir.
  • Fonksiyon ayrımı: Mekanik kilit, mekanik+elektriksel kilit ve komple enversör montaj kiti aynı ürün değildir.
  • Kit kapsamı: LAD9R1/LAD9R3 gibi enversör kitlerinde elektriksel interlock ayrıca kontrol devresinde kurulmalıdır.
  • Yaşam döngüsü: Satış sonu sürecindeki eski referanslarda doğrulanmamış tek parça muadil uydurulmaz; yeni nesil mimari bileşen bazında değerlendirilir.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Giga, TeSys Deca ve Easy TeSys Control kilitleme/enversör aksesuarı kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontaktör gövde/bobin tipi, kilitleme fonksiyonu, montaj geometrisi ve güncel yaşam döngüsü durumu doğrulanmalıdır.
