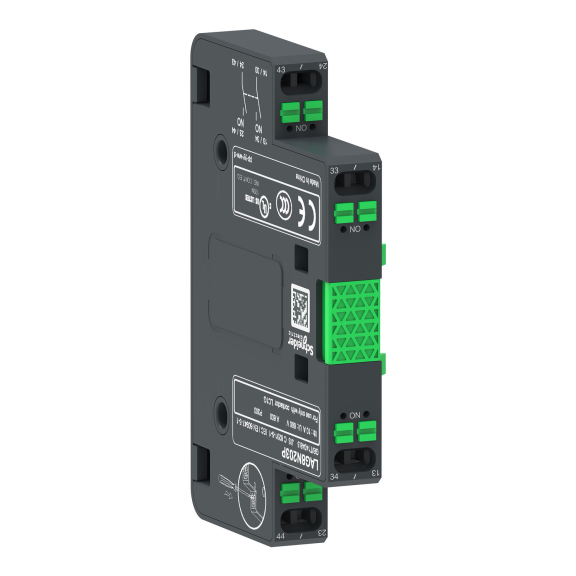

Schneider Electric LAG8N203P, TeSys Giga, Kontaktörler için Sağa ve Sola İlk Takılan Yardımcı Kontak Blok, 2NA
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LAG8N203P, TeSys Giga, Kontaktörler için Sağa ve Sola İlk Takılan Yardımcı Kontak Blok, 2NA

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LAG8N203P
  • Ean Barkodu: 3606481047915
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
903,13TL
1.963,33TL
KDV Hariç: 752,61TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LAG8N203P, TeSys Giga, LC1G Kontaktörler İçin L1/R1 İlk Sıra Yan Montaj Yardımcı Kontak Bloğu, 2NA

Schneider Electric LAG8N203P, TeSys Giga LC1G kontaktörlere 2 NA ek kontrol kontağı sağlayan L1/R1 ilk sıra yan montaj yardımcı kontak bloğudur. Yüksek güçlü motor panolarında kontaktörün durum bilgisini PLC'ye taşımak, elektriksel kilitleme kurmak veya kontrol mantığını ek kontaklarla genişletmek için kullanılır.

LAG8N203P için üretici verisinde 600 V AC 25...400 Hz nominal çalışma gerilimi, 1 mA / 17 V minimum anahtarlama seviyesi ve 8 milyon çevrim mekanik dayanıklılık belirtilir. Bu değerler yardımcı kontağın kontrol devresi için boyutlandırıldığını gösterir; ana güç yükünü anahtarlayan kontaktör kontağı gibi değerlendirilmemelidir.

P soneki bu ürünü TeSys Giga'nın L1/R1 ilk sıra aksesuar konumuna ayırır. Push-in/yaylı terminal, 1 mA / 17 V seviyesine kadar kontrol sinyali ve Giga'nın genişletilebilir yan aksesuar mimarisi; yüksek güçlü kontaktör panolarında düzenli kablolama ve güvenilir durum geri bildirimi sağlar.

Schneider Electric LAG8N203P fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgilerini takip edebilirsiniz. Doğru seçim için 2 NA kontak dizilimini, Yan Montaj — L1/R1 İlk Sıra montaj tipini ve Push-in / Yaylı Terminal bağlantı yapısını TeSys Giga LC1G kontaktörler ile birlikte doğrulayarak sipariş oluşturmanız önerilir.

Schneider Electric TeSys Giga LAG8N Serisi LAG8N203P 2 NA Yan Montaj — L1/R1 İlk Sıra Push-in / Yaylı Terminal 1 mA / 17 V Min. Anahtarlama 8 milyon çevrim

Teknik Özellikler

Ürün Kimliği ve Kontak Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLAG8N203P
3606481047915
Seri / AileTeSys Giga
Ürün TipiYardımcı kontak bloğu
Kontak Dizilimi2 NA
Montaj KonumuYan montaj — L1/R1 ilk sıra
Bağlantı TeknolojisiPush-in / yaylı bağlantı terminalleri
UyumlulukTeSys Giga LC1G kontaktör serisi

Kontrol Devresi Elektriksel Özellikleri

Nominal Çalışma Gerilimi (Ue)600 V AC 25...400 Hz
Minimum Anahtarlama Akımı1 mA
Minimum Anahtarlama Gerilimi17 V

Dayanıklılık, Bağlantı ve Standartlar

Mekanik Dayanıklılık8 milyon çevrim
IP Koruma DerecesiIP20 conforming to IEC 60529
StandartlarCSA C22.2 No 60947-5-1
EN/IEC 60947-5-1
GB 14048.5
UL 60947-5-1
Kontrol Devresi ve Kontak Zamanlaması Notu

Yardımcı kontak bloğu ana güç anahtarlama elemanı değildir. Kontakların Ue, Ie ve minimum anahtarlama değerleri kontrol devresi yüküne göre değerlendirilmelidir. PLC girişi, elektronik röle veya düşük seviyeli sinyal devresinde özellikle minimum akım/gerilim sınırı önemlidir.

TeSys Giga terminal verisi: kaynak Excel'deki vida terminali ifadesi kullanılmadı; Schneider'ın güncel ürün kaydı bu LAG8N referanslarını push-in/yaylı terminal olarak tanımlar.

Öne Çıkan Özellikler

  • Ek kontrol kontağı: 2 NA kontak düzeniyle mühürleme, kilitleme, durum geri bildirimi ve PLC arayüzü gibi kontrol fonksiyonları sağlar.
  • Montaj tipi: Yan montaj — L1/R1 ilk sıra yapısı, uyumlu kontaktör/kontrol rölesi üzerinde doğru aksesuar konumunun seçilmesini gerektirir.
  • Kontrol devresi ürünü: Yardımcı kontak bloğu güç kontaktörü değildir; kontak akımı AC-15/DC-13 gibi kontrol devresi kategorilerine göre değerlendirilmelidir.
  • Düşük seviyeli anahtarlama: Minimum anahtarlama sınırı 1 mA / 17 V olarak dikkate alınmalıdır.
  • TeSys Giga genişleme: LC1G serisinde yan montaj yardımcı kontak sayısını artırmaya yönelik Giga mimarisinin parçasıdır.

Kimler İçin İdeal?

  • Kontaktör durum bilgisini PLC veya röle devresine taşıyan otomasyon panoları
  • Elektriksel mühürleme ve karşılıklı kilitleme devreleri
  • Makine, HVAC ve endüstriyel kontrol panosu üreticileri
  • Mevcut kontaktöre ek NA/NK kontrol kontağı eklemek isteyen bakım ve revizyon ekipleri

Tipik Kullanım Alanları

  • Kontaktör geri bildirimi
  • Elektriksel kilitleme
  • Mühürleme devresi
  • PLC dijital giriş sinyali
  • Alarm ve durum bilgisi
  • Sekans / yardımcı kontrol mantığı

Seçim ve Uyumluluk Notu

LAG8N203P seçiminde 2 NA kontak dizilimi, Yan montaj — L1/R1 ilk sıra montaj konumu ve Push-in / yaylı bağlantı terminalleri terminal tipi birlikte doğrulanmalıdır. Aynı NA/NK sayısına sahip ön montaj, yan montaj, toza dayanıklı, Snap-in veya TeSys Giga sıra varyantları fiziksel ve uygulama açısından doğrudan birbirinin yerine kullanılmamalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

LAG8N203P Schneider Electric'in güncel TeSys Giga yardımcı kontak ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış bir üretimden kalkma/ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir.

Montaj ve Devreye Alma Notları

  • Kontak bloğunu yalnız üreticinin belirttiği montaj konumunda ve uyumlu kontaktör/kontrol rölesi üzerinde kullanın.
  • 2 NA kontak numaralandırmasını pano şemasıyla birebir eşleştirin.
  • Kontrol devresi yükünü AC-15/DC-13 gibi uygun kullanım kategorisi ve anahtarlama akımı üzerinden kontrol edin.
  • Push-in terminalde iletken hazırlığını ve kilitlenmeyi kontrol edin; yardımcı bloğun doğru yan sıra konumuna tam oturduğunu doğrulayın.
  • Emniyet/kilitleme devrelerinde yalnız kontak sembolüne değil, standart mı yoksa örtüşmeli mi olduğuna da dikkat edin.

Neden Elektrofors?

Schneider Electric LAG8N203P, TeSys Giga, LC1G Kontaktörler İçin L1/R1 İlk Sıra Yan Montaj Yardımcı Kontak Bloğu, 2NA satın alınırken tam ürün kodu, kontak dizilimi, montaj konumu, terminal teknolojisi ve uyumlu kontaktör/kontrol rölesi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric yardımcı kontak bloğu referansı üzerinden sipariş oluşturabilirsiniz.

  • Kontak dizilimi: 1NA+1NK, 2NA, 2NK, 2NA+2NK, 1NA+3NK, 3NA+1NK, 4NA ve 4NK varyantları devre mantığına göre ayrılır.
  • Montaj ayrımı: Ön, yan, ilk/ikinci sıra ve Snap-in varyantları yalnız kontak sayısına göre birbirinin yerine seçilmez.
  • Düşük seviye kontrol: 1 mA / 17 V sınıfındaki R ve Giga varyantları düşük seviyeli sinyaller için ayrıca değerlendirilir.
  • Yaşam döngüsü: Bölgesel ürün durumu farklıysa doğrulanmamış muadil kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in TeSys K, TeSys Deca, TeSys Giga ve Easy TeSys resmî yardımcı kontak bloğu kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte ürün kodu, kontak dizilimi, montaj konumu, terminal tipi, minimum anahtarlama seviyesi ve güncel yaşam döngüsü durumu doğrulanmalıdır.
