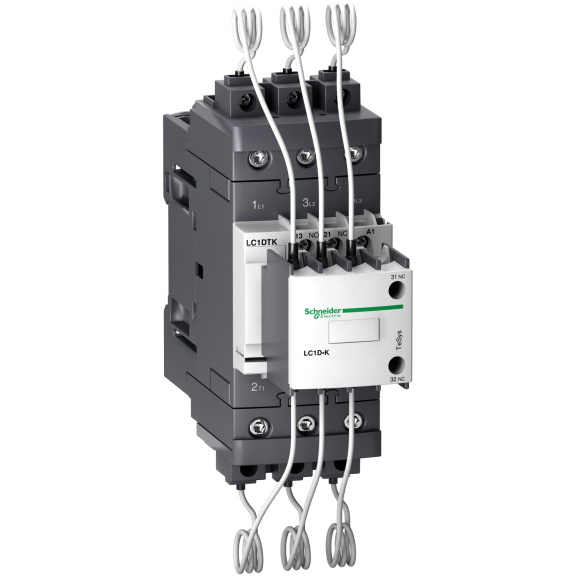

Schneider Electric LC1DTKV7, TeSys Deca, 40 kVar, Kompanzasyon Kontaktörü, 400 Volt AC, 1NA+1NK
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LC1DTKV7, TeSys Deca, 40 kVar, Kompanzasyon Kontaktörü, 400 Volt AC, 1NA+1NK

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LC1DTKV7
  • Ean Barkodu: 3606480401770
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
8.883,01TL
19.310,90TL
KDV Hariç: 7.402,51TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LC1DTKV7, TeSys Deca, 40 kVar, Kompanzasyon Kontaktörü, 400 Volt AC, 1NA+2NK

Schneider Electric LC1DTKV7, TeSys Deca LC1D.K ailesinde yer alan 40 kVAr sınıfında, 3 kutuplu AC-6b kompanzasyon kontaktörüdür. Üç faz kondansatör bankalarının güç faktörü düzeltme kademelerinde devreye alınıp çıkarılması için tasarlanmıştır; normal AC-3 motor kontaktörü veya genel amaçlı güç kontaktörü olarak seçilmemelidir.

Reaktif güç kapasitesi şebeke gerilimine bağlıdır: üretici verisinde 40 kVAr @ 400 V / 50 Hz, 43 kVAr @ 440 V / 50 Hz ve 67 kVAr @ 690 V / 50 Hz değerleri bulunur. Bu nedenle aynı kontaktörün kullanılabilir kVAr değeri çalışma gerilimi değiştiğinde aynı kalmaz.

Kapasitör bankaları enerjilendiği anda çok yüksek ilk akım oluşturabildiğinden LC1D.K yapısında ön kapama kutupları ve önceden kablolanmış sönümleme dirençleri kullanılır. Ön kapama devresi ilk akımı sınırlar; ardından ana 3NA güç kontakları devreyi devralır. Üründe ayrıca 1 NA + 2 NK anlık yardımcı kontak yapısı bulunur. Bu yardımcı kontak düzeni, standart motor kontaktörlerinin farklı yardımcı kontak konfigürasyonlarıyla karıştırılmamalıdır.

LC1DTKV7, 400 V AC 50/60 Hz kumanda bobini ile çalışır ve EverLink BTR vidalı güç konnektörleri + vida kelepçeli kontrol terminalleri bağlantı yapısına sahiptir. Schneider Electric LC1DTKV7 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün sayfasından güncel bilgileri inceleyebilirsiniz. Sipariş öncesinde tam ürün kodu, kondansatör kVAr değeri, şebeke gerilimi/frekansı ve bobin gerilimi birlikte doğrulanmalıdır.

Schneider ElectricTeSys Deca LC1D.KLC1DTKV740 kVArAC-6b3P / 3NA Güç Kontağı400 V AC 50/60 Hz1 NA + 2 NK anlıkÖn Kapama + Sönümleme Direnci40 kVAr @400 V/50 HzEverLink BTR

Teknik Özellikler

Ürün Kimliği ve Kompanzasyon Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLC1DTKV7
3606480401770
Seri / AileTeSys Deca — LC1D.K kapasitör görevli kontaktör
Ürün TipiKapasitör görevli kontaktör
UygulamaÜç faz kondansatör bankalarının güç faktörü düzeltme amacıyla anahtarlanması
Kullanım KategorisiAC-6B
Kutup Yapısı3P
Ana Güç Kontakları3 NA
Yardımcı Kontaklar1 NA + 2 NK anlık
Kontrol Devresi Gerilimi (Uc)400 V AC 50/60 Hz

Reaktif Güç Seçim Değerleri

400 V AC / 50 Hz40 kVAr
440 V AC / 50 Hz43 kVAr
690 V AC / 50 Hz67 kVAr
230 V AC / 50 Hz22 kVAr
Tam Reaktif Güç Tablosu20 kvar — 230 V AC 60 Hz — <60 °C
22 kvar — 230 V AC 50 Hz — <60 °C
40 kvar — 400 V AC 50 Hz — <60 °C
40 kvar — 460 V AC 60 Hz — <60 °C
43 kvar — 440 V AC 50 Hz — <60 °C
50 kvar — 575 V AC 60 Hz — <60 °C
67 kvar — 690 V AC 50 Hz — <60 °C

Kapasitör Anahtarlama ve Dayanıklılık

Ön Kapama / İlk Akım SınırlamaÖn kapama kutupları + ön bağlı sönümleme dirençleri
Elektriksel Dayanıklılık200000 çevrim Ue'de 690 V
300000 çevrim Ue'de 400 V
Maksimum Çalışma Hızı240 çevrim/saat
Nominal Çalışma Gerilimi (Ue)Güç devresi: 690 V AC 50/60 Hz

Montaj, Bağlantı ve Standartlar

Bağlantı TeknolojisiEverLink BTR vidalı güç konnektörleri + vida kelepçeli kontrol terminalleri
Montaj DesteğiDIN rayı
Plaka
Terminal / İletken KapasitesiGüç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: esnek kablo uçlu veya uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - cable stiffness: katı
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: esnek kablo uçlu veya uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı
Sıkma TorkuGüç devresi: 5 N·m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm²
Güç devresi: 8 N·m - üzerinde EverLink BTR vidalı konnektörler - kablo 35 mm²
Kontrol devresi: 1,7 N·m - üzerinde vida kelepçesi terminalleri
Boyutlar166 mm × 55 mm × 156 mm
Yükseklik × genişlik × derinlik
IP Koruma DerecesiIP20 ön yüz — IEC 60529
Çalışma Sıcaklığı-5…60 °C
StandartlarCSA C22.2 No 60947-4-1
EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
Kompanzasyon Kontaktörü Seçim Notu

Kompanzasyon kontaktörü standart motor kontaktörü değildir. Kondansatör bankası enerjilenirken oluşabilecek yüksek tepe akımları nedeniyle AC-6b kullanım kategorisi, ön kapama kontakları ve sönümleme dirençleri kritik önemdedir. Standart AC-3 kontaktörü aynı kVAr değeri üzerinden doğrudan ikame olarak kullanılmamalıdır.

Seçim kVAr üzerinden yapılmalıdır. Schneider Electric, LC1D*K kompanzasyon kontaktörlerinde seçim kriterinin kondansatör bankasının kVAr değeri olduğunu; akımın ise Q/(√3×U) ilişkisiyle gerilime bağlı değiştiğini belirtir. Bu nedenle ürün adındaki kVAr değeri mutlaka hangi gerilim/frekans koşuluna ait olduğu bilinerek yorumlanmalıdır.

Öne Çıkan Özellikler

  • AC-6b kompanzasyon uygulaması: Üç faz kondansatör bankalarının devreye alınması ve çıkarılması için özel olarak tasarlanmıştır.
  • İlk akım sınırlama: Ön kapama kutupları ve sönümleme dirençleri kondansatörün enerjilenme anındaki yüksek inrush akımını sınırlamaya yardımcı olur.
  • Gerilime bağlı kVAr seçimi: 400 V, 440 V, 460 V/60 Hz ve 690 V gibi farklı şebeke koşullarında izin verilen reaktif güç aynı değildir.
  • 1NA + 2NK yardımcı kontak: Anlık yardımcı kontaklar kontrol, geri bildirim ve kumanda devrelerinde kullanılabilir.
  • Yüksek çevrim dayanımı: Kompanzasyon kademelerinin periyodik anahtarlanmasına uygun AC-6b tasarımı sunar.
  • EverLink güç bağlantısı: Yüksek akımlı LC1DPK/LC1DTK gövdelerinde güç kablosu bağlantısında EverLink BTR terminal teknolojisi kullanılır.

Kimler İçin İdeal?

  • Otomatik reaktif güç kompanzasyon panoları
  • Kondansatör kademelerini kontaktörle anahtarlayan pano üreticileri
  • Sanayi tesisleri, ticari binalar ve HVAC güç faktörü düzeltme uygulamaları
  • Kapasitör anahtarlamasındaki ilk akımı standart motor kontaktörüne göre daha kontrollü yönetmek isteyen projeler

Tipik Kullanım Alanları

  • Üç faz kondansatör bankası anahtarlama
  • Reaktif güç kontrol rölesi çıkış kademeleri
  • Otomatik kompanzasyon panoları
  • Endüstriyel güç faktörü düzeltme
  • Ticari bina kompanzasyonu
  • HVAC ve tesis enerji kalitesi panoları

Seçim ve Uyumluluk Notu

LC1DTKV7 seçiminde birinci kriter kontaktörün amperi değil, kondansatör bankasının reaktif gücü (kVAr), şebeke gerilimi/frekansı ve AC-6b görevi olmalıdır. Bu ürün için bobin gerilimi 400 V AC 50/60 Hz, yardımcı kontak yapısı 1 NA + 2 NK anlık'dir. Kondansatör bankası harmonik filtreli/reaktörlü ise kontaktör ve kondansatör seçimi kullanılan detuned reaktör oranı ve üretici koordinasyon tablosuna göre ayrıca doğrulanmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu referans Schneider Electric'in TeSys Deca kapasitör kontaktörü ürün kayıtlarında erişilebilir durumdadır. Bölgesel stok/ticari durum farklılık gösterebildiğinden sipariş öncesinde tam referans tekrar doğrulanmalı; doğrulanmamış muadil kodu kullanılmamalıdır.

Montaj ve Devreye Alma Notları

  • Kompanzasyon rölesi çıkışının ürünün bobin gerilimiyle uyumlu olduğunu doğrulayın.
  • Kondansatör bankasının gerçek kVAr değerini ve şebeke gerilimini üretici reaktif güç tablosuyla eşleştirin.
  • Ön kapama dirençli kontaktör yapısını sökmeyin veya standart kontaktör aksesuarıyla değiştirmeyin; ilk akım sınırlama mimarisini koruyun.
  • Güç ve kontrol terminallerini üretici tarafından verilen iletken kesiti ve sıkma torku değerlerine göre bağlayın.
  • Devreye alma sırasında kademenin akımını, kontaktör çalışma sıklığını, kondansatör deşarj süresini ve kompanzasyon rölesi gecikme ayarlarını birlikte kontrol edin.

Neden Elektrofors?

Schneider Electric LC1DTKV7, TeSys Deca, 40 kVar, Kompanzasyon Kontaktörü, 400 Volt AC, 1NA+2NK satın alınırken ürün kodu, 400/440 V reaktif güç değeri, bobin gerilimi, AC-6b kullanım kategorisi, yardımcı kontak yapısı ve bağlantı teknolojisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric TeSys Deca kompanzasyon kontaktörü üzerinden sipariş oluşturabilirsiniz.

  • kVAr doğruluğu: Reaktif güç değeri çalışma gerilimi/frekansı ile birlikte değerlendirilir; 400 V ve 460 V değerleri birbirine karıştırılmaz.
  • Kontak doğruluğu: Bu ailedeki 1NA+2NK anlık yardımcı kontak yapısı, farklı yardımcı kontak konfigürasyonlarıyla karıştırılmaz.
  • Uygulama doğruluğu: AC-6b kapasitör görevi ile AC-3 motor kontaktörü ayrı ürün seçimi olarak değerlendirilir.
  • Yaşam döngüsü: Üretimden kalkmış referanslarda yalnız Schneider Electric tarafından doğrulanmış ikame bilgisi kullanılır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Deca kapasitör kontaktörü kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai siparişte tam ürün kodu, kondansatör bankası kVAr değeri, şebeke gerilimi/frekansı, bobin gerilimi, yardımcı kontak yapısı, terminal tipi ve güncel yaşam döngüsü durumu doğrulanmalıdır.
