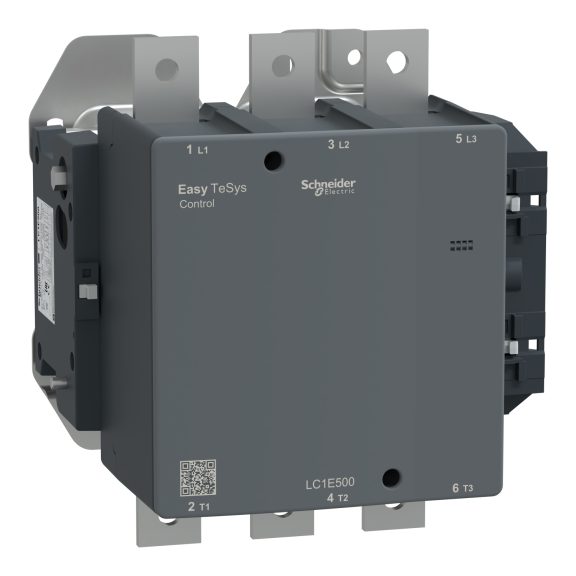

Schneider Electric LC1E500M7, EasyPact TVS, 500 Amper, 250 kW, 3 Kutuplu, Kontaktör, 220 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LC1E500M7
- Ean Barkodu: 3606480567650
- Üretim Yeri: Çek Cumhuriyeti
72.567,40TL
157.755,22TL
KDV Hariç: 60.472,83TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC1E500M7 - Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 500A - 220 |
| Seri | Easy TeSys |
| Ürün Serisi | Easy TeSys Control |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1E |
| Kontaktör Uygulaması | Direnç yükü Motor kontrol |
| Kutup Tanımı | 3P |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 690 V AC 50/60 Hz |
| Nominal Çalışma Akımı(Ie) | 400 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 500 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 700 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 220 V AC 50/60 Hz |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e |
| Tamamlayıcı Özellikler | |
| Kutup Kontak Yapılandırması | 3 NA |
| Motor Gücü(kW) | 147 kW at 220...230 V AC 50/60 Hz 250 kW at 380...400 V 280 kW at 415 V 295 kW at 440 V 335 kW at 500 V 355 kW at 660...690 V |
| Nominal Kesme Kapasitesi | 4000 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 5000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| Nominal Yalıtım Gerilimi(Ui) | 690 V 'e uygunIEC 60947-4-1 |
| Kutup Başına Güç Dağılımı | 45 W AC-3 88 W AC-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 800 A gG at <= 690 V coordination tip 1 for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 4200 A 40 °C - 10 s for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 700 A (at 40 °C) for güç devresi |
| Ortalama Empedans | 0,18 mOhm - Ith 700 A 50 Hz for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | 0,35...0,5 Uc -5…55 °C düşme 50/60 Hz 0,85...1,1 Uc -5…55 °C çalışma 50/60 Hz |
| Montaj Desteği | Plaka |
| Mekanik Dayanıklılık | 4000000 cycles |
| Elektriksel Dayanıklılık | 250000 cycles AC-1 600000 cycles AC-3 |
| Bağlantı ve Terminal Bilgileri | Güç devresi: çubuklar 2 - busbar cross section: 40 x 5 mm Güç devresi: pabuçlu kablo 2 - external diameter: 240 mm Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Isı Dağılım | 18 W 18 W for kontrol devresi |
| Kirletme Derecesi | 3 |
| Kalkış Gücü(VA) | 1100 VA 50 Hz cos phi 0,9 (at 20 °C) 1100 VA 60 Hz cos phi 0,9 (at 20 °C) |
| Tutma Güç Tüketimi(VA) | 18 VA 50 Hz cos phi 0,9 (at 20 °C) 18 VA 60 Hz cos phi 0,9 (at 20 °C) |
| Çalışma Süresi | 100...170 msn açılışta 40...75 msn kapanışta |
| Sıkma Torku | Güç devresi: 35 N.m Kontrol devresi: 1,2 N.m |
| Yalıtım Direnci | > 10 MOhm for kontrol devresi |
| Maksimum Çalışma Hızı | 2400 cyc/h -de <55 °C |
| Minimum Anahtarlama Akımı | 5 mA for kontrol devresi |
| Minimum Anahtarlama Gerilimi | 17 V for kontrol devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 |
| IP Koruma Sınıfı | IP00 'e uygunIEC 60529 |
| Ürün Sertifikaları | CE EAC |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C Uc'de -5…55 °C çalışma -60…80 °C storage |
| Çalışma Yüksekliği | 3000 m olmadan |
| Mekanik Dayanıklılık | Şoklar kontaktör açık (11 msn için 9 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn) Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) |
| Yükseklik | 400 mm |
| Genişlik | 233 mm |
| Derinlik | 232 mm |
| Ürün Ağırlığı | 11,35 kg |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 27,000 cm |
| Paket 1 Genişliği | 33,000 cm |
| Paket 1 Uzunluğu | 28,000 cm |
| Paket 1 Ağırlığı | 11,663 kg |
| Paket 2 Birim Türü | P06 |
| Paket 2'deki Birim Sayısı | 8 |
| Paket 2 Yüksekliği | 75,000 cm |
| Paket 2 Genişliği | 60,000 cm |
| Paket 2 Uzunluğu | 80,000 cm |
| Paket 2 Ağırlığı | 101,804 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
