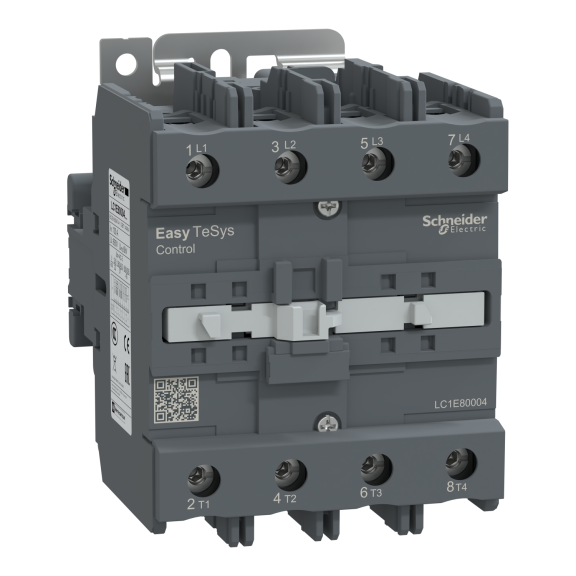

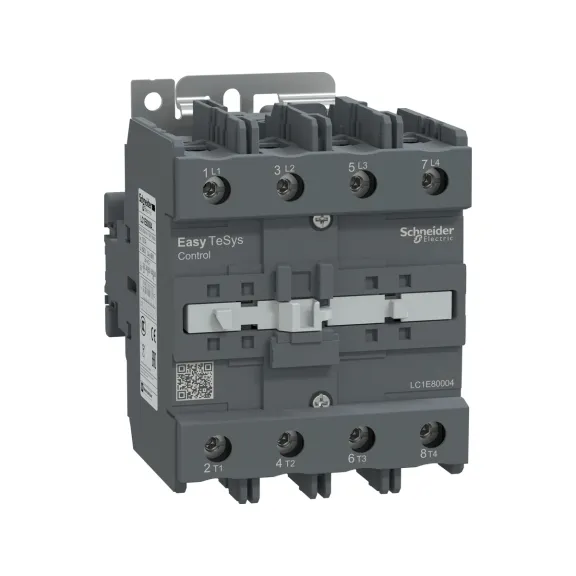

Schneider Electric LC1E80004M7, EasyPact TVS, 100 Amper, 4 Kutuplu, Kontaktör, 220 Volt AC, 1NA+1NK

Schneider Electric LC1E80004M7, EasyPact TVS, 100 Amper, 4 Kutuplu, Kontaktör, 220 Volt AC, 1NA+1NK
%54 İndirim Stok Sorunuz
Schneider Electric LC1E80004M7, EasyPact TVS, 100 Amper, 4 Kutuplu, Kontaktör, 220 Volt AC, 1NA+1NK
  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LC1E80004M7
  • Ean Barkodu: 3606480667725
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
6.840,42TL
14.870,47TL
KDV Hariç: 5.700,35TL
Sepete Ekle
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
10.000 TL ve Üzeri: Kargo Ücretsiz ?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo ?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+) ?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
Temel Özellikler
Üretici Ürün Adı LC1E80004M7 - Easy TeSys kontaktör 4P(4 NA) - AC-1 - <= 415 V 100A - 22
Seri Easy TeSys
Ürün Serisi Easy TeSys Control
Ürün Yada Bileşen Tipi Kontaktör
Ürün Grubu LC1E
Kontaktör Uygulaması Direnç yükü
Kutup Tanımı 4P
Nominal Çalışma Gerilimi(Ue) Güç devresi: <= 690 V AC 50/60 Hz
Nominal Çalışma Akımı(Ie) 100 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
Kontrol Devresi Gerilimi(Uc) 220 V AC 50/60 Hz
Kullanım Kategorisi AC-1
Tamamlayıcı Özellikler
Kutup Kontak Yapılandırması 4 NA
Nominal Kesme Kapasitesi 640 A at 440 V for güç devresi conforming to IEC 60947
Nominal Kapama Kapasitesi(Irms) 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal Yalıtım Gerilimi(Ui) 690 V 'e uygunIEC 60947-4-1
Kutup Başına Güç Dağılımı 5,1 W AC-3
9,7 W AC-1
Nominal Darbe Dayanım Gerilimi(Uimp) 6 kV 'e uygunIEC 60947
İlgili Sigorta Değeri 160 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1
Kısa Süreli Dayanma Akımı(Icw) 135 A 40 °C - 600 s for güç devresi
320 A 40 °C - 60 s for güç devresi
640 A 40 °C - 10 s for güç devresi
Klasik Açık Hava Termik Akımı(Ith) 100 A (at 55 °C) for güç devresi
Ortalama Empedans 0,8 mOhm - Ith 100 A 50 Hz for güç devresi
Aşırı Gerilim Kategorisi III
Kontrol Devresi Gerilim Limitleri 0,3...0,6 Uc -5…55 °C düşme 50/60 Hz
0,85...1,1 Uc -5…55 °C çalışma 50/60 Hz
Montaj Desteği DIN rayı
Plaka
Mekanik Dayanıklılık 3000000 cycles
Elektriksel Dayanıklılık 350000 cycles AC-1
900000 cycles AC-3
Bağlantı ve Terminal Bilgileri Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol Devresi Tipi AC -de 50/60 Hz
Isı Dağılım 6…10 W for kontrol devresi
Kirletme Derecesi 3
Kalkış Gücü(VA) 200 VA 50 Hz cos phi 0,75 (at 20 °C)
220 VA 60 Hz cos phi 0,75 (at 20 °C)
Tutma Güç Tüketimi(VA) 20 VA 50 Hz cos phi 0,3 (at 20 °C)
22 VA 60 Hz cos phi 0,3 (at 20 °C)
Çalışma Süresi 20...35 msn kapanışta
6...30 ms açılışta
Sıkma Torku Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.m
Yalıtım Direnci > 10 MOhm for kontrol devresi
Maksimum Çalışma Hızı 1200 cyc/h -de <60 °C
Uygun Ortam Koşulları
Standartlar IEC 60947-4-1
IEC 60947-5-1
Koruyucu Bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
IP Koruma Sınıfı IP2X 'e uygunIEC 60529
Ürün Sertifikaları CE
EAC
Yangına Dayanıklılık 850 °C 'e uygunIEC 60695-2-1
Çalışma İçin Ortam Hava Sıcaklığı -20…70 °C Uc'de
-5…55 °C çalışma
-60…80 °C storage
Çalışma Yüksekliği 3000 m olmadan
Mekanik Dayanıklılık Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Yükseklik 127 mm
Genişlik 95 mm
Derinlik 120 mm
Ürün Ağırlığı 1,6 kg
Paket Bilgileri
Paket 1 Birim Türü PCE
Paket 1'deki Birim Sayısı 1
Paket 1 Yüksekliği 10,500 cm
Paket 1 Genişliği 13,500 cm
Paket 1 Uzunluğu 15,000 cm
Paket 1 Ağırlığı 1,616 kg
Paket 2 Birim Türü S03
Paket 2'deki Birim Sayısı 6
Paket 2 Yüksekliği 30,000 cm
Paket 2 Genişliği 30,000 cm
Paket 2 Uzunluğu 40,000 cm
Paket 2 Ağırlığı 10,188 kg
Garanti Koşulları
Garanti 18 ay
