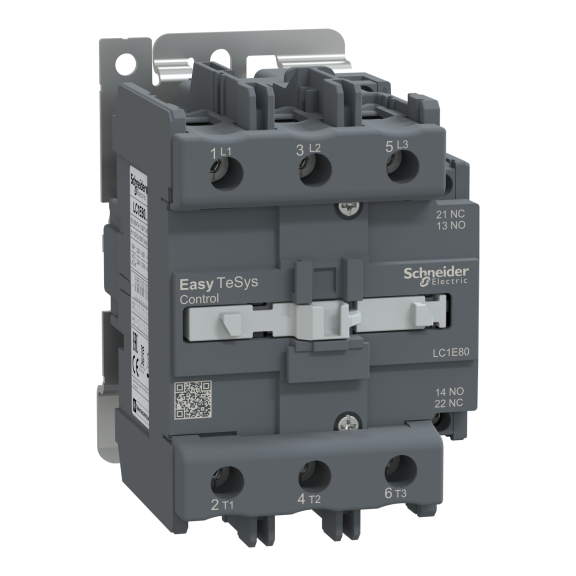

Schneider Electric LC1E80M5, EasyPact TVS, 80 Amper, 37 kW, 3 Kutuplu, Kontaktör, 220 Volt AC, 1NA+1NK
- Stok Durumu: 5
- Marka: Schneider Electric
- Ürün Kodu: LC1E80M5
- Ean Barkodu: 3606480339295
- Üretim Yeri: Çin
4.261,56TL
12.534,00TL
KDV Hariç: 3.551,30TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC1E80M5 - Easy TeSys kontaktör 3P(3 NA) - AC-3 - <= 440 V 80A - 220 V |
| Seri | Easy TeSys |
| Ürün Serisi | Easy TeSys Control |
| Ürün Yada Bileşen Tipi | Kontaktör |
| Ürün Grubu | LC1E |
| Kontaktör Uygulaması | Direnç yükü Motor kontrol |
| Kutup Tanımı | 3P |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 690 V AC 50/60 Hz |
| Nominal Çalışma Akımı(Ie) | 110 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi 80 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 80 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 220 V AC 50 Hz |
| Kullanım Kategorisi | AC-1 AC-3 AC-3e |
| Tamamlayıcı Özellikler | |
| Kutup Kontak Yapılandırması | 3 NA |
| Motor Gücü(kW) | 22 kW at 220...230 V AC 50/60 Hz 37 kW at 380...400 V 45 kW at 415 V 45 kW at 440 V 45 kW at 500 V 45 kW at 660...690 V |
| Nominal Kesme Kapasitesi | 640 A at 440 V for güç devresi conforming to IEC 60947 |
| Nominal Kapama Kapasitesi(Irms) | 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
| Nominal Yalıtım Gerilimi(Ui) | 690 V 'e uygunIEC 60947-4-1 |
| Kutup Başına Güç Dağılımı | 5,1 W AC-3 9,7 W AC-1 |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| İlgili Sigorta Değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 160 A gG at <= 690 V coordination tip 1 for güç devresi |
| Kısa Süreli Dayanma Akımı(Icw) | 135 A 40 °C - 600 s for güç devresi 320 A 40 °C - 60 s for güç devresi 640 A 40 °C - 10 s for güç devresi |
| Klasik Açık Hava Termik Akımı(Ith) | 110 A (at 55 °C) for güç devresi |
| Ortalama Empedans | 0,8 mOhm - Ith 110 A 50 Hz for güç devresi |
| Aşırı Gerilim Kategorisi | III |
| Kontrol Devresi Gerilim Limitleri | 0,3...0,6 Uc -5…55 °C düşme 50 Hz 0,85...1,1 Uc -5…55 °C çalışma 50 Hz |
| Montaj Desteği | DIN rayı Plaka |
| Mekanik Dayanıklılık | 3000000 cycles |
| Elektriksel Dayanıklılık | 350000 cycles AC-1 900000 cycles AC-3 |
| Bağlantı ve Terminal Bilgileri | Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| Kontrol Devresi Tipi | AC -de 50 Hz |
| Isı Dağılım | 6…10 W for kontrol devresi |
| Kirletme Derecesi | 3 |
| Kalkış Gücü(VA) | 200 VA 50 Hz cos phi 0,75 (at 20 °C) 220 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Tutma Güç Tüketimi(VA) | 20 VA 50 Hz cos phi 0,3 (at 20 °C) 22 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Çalışma Süresi | 20...35 msn kapanışta 6...30 ms açılışta |
| Yardımcı Kontak Düzenleme | 1 NA + 1 NK |
| Sıkma Torku | Güç devresi: 12 N.m Kontrol devresi: 1,2 N.m |
| Yalıtım Direnci | > 10 MOhm for kontrol devresi |
| Maksimum Çalışma Hızı | 1200 cyc/h -de <60 °C |
| Minimum Anahtarlama Akımı | 5 mA for kontrol devresi |
| Minimum Anahtarlama Gerilimi | 17 V for kontrol devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 |
| Koruyucu Bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 |
| IP Koruma Sınıfı | IP2X 'e uygunIEC 60529 |
| Ürün Sertifikaları | CE EAC |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…70 °C Uc'de -5…55 °C çalışma -60…80 °C storage |
| Çalışma Yüksekliği | 3000 m olmadan |
| Mekanik Dayanıklılık | Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) |
| Yükseklik | 127 mm |
| Genişlik | 85 mm |
| Derinlik | 121 mm |
| Ürün Ağırlığı | 1,52 kg |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 11,000 cm |
| Paket 1 Genişliği | 15,000 cm |
| Paket 1 Uzunluğu | 15,500 cm |
| Paket 1 Ağırlığı | 1,537 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 5 |
| Paket 2 Yüksekliği | 30,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 8,190 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 40 |
| Paket 3 Yüksekliği | 75,000 cm |
| Paket 3 Genişliği | 60,000 cm |
| Paket 3 Uzunluğu | 80,000 cm |
| Paket 3 Ağırlığı | 75,000 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
