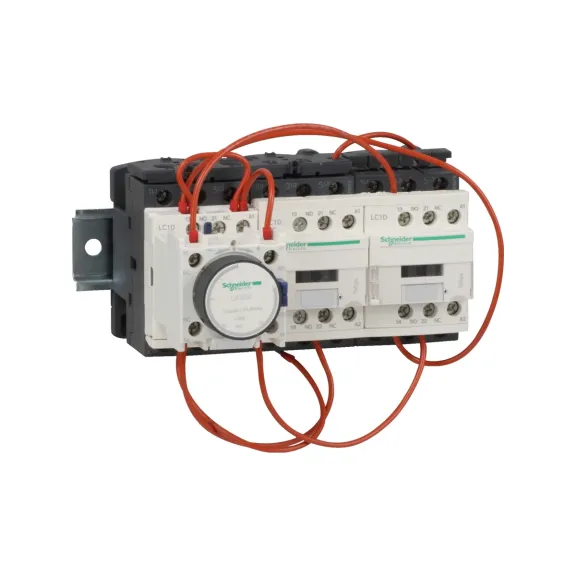

Schneider Electric LC3D18AM7, TeSys Deca, 18.5 kW, Hazır Bağlantılı Yıldız-Üçgen Yolverici, 220 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LC3D18AM7
- Ean Barkodu: 3389110970678
- Üretim Yeri: Fransa
0,00TL
KDV Hariç: 0,00TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LC3D18AM7 - montaj plakasında yıldız delta yolverici TeSys LC3-D - bobi |
| Seri | TeSys |
| Ürün Adı | TeSys D |
| Ürün Yada Bileşen Tipi | Yıldız üçgen yolverici |
| Ürün Grubu | LC3D |
| Cihaz Sunumu | Hazır bağlantılı |
| Kontaktör Uygulaması | Motor kontrol |
| Kutup Açıklaması | 3 x 3P |
| Güç Kutup Kontağı Bileşimi | 3 x 3 NA |
| Nominal Çalışma Gerilimi(Ue) | Güç devresi: <= 690 V AC 25...400 Hz |
| Kontrol Devresi Tipi | AC -de 50/60 Hz |
| Nominal Çalışma Akımı(Ie) | 18 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi |
| Kontrol Devresi Gerilimi(Uc) | 220 V AC 50/60 Hz |
| Kullanım Kategorisi | AC-3 |
| Motor Gücü(kW) | 11 kW -de 220/230 V AC 50/60 Hz 18,5 kW -de 380/400 V AC 50/60 Hz 22 kW -de 415 V AC 50/60 Hz 22 kW -de 440 V AC 50/60 Hz |
| Nominal Yalıtım Gerilimi(Ui) | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 |
| Standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Ürün Sertifikaları | BV CCC CSA DNV GL GOST LROS (Lloyds register of shipping) RINA UL |
| Montaj Desteği | Plaka |
| Yardımcı Kontak Düzenleme | 1 NK için KM1 yıldız kontaktör |
| Kilitleme Tipi | Mekanik |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunIEC 60947 |
| Elektriksel Dayanıklılık | 1,65 Mcycles 18 A AC-3 Ue'de <= 440 V |
| Aşırı Gerilim Kategorisi | III |
| Koruma Kapağı | Koruyucu kapak |
| Tamamlayıcı Özellikler | |
| Yolverme Süresi | 30 s |
| Kontrol Devresi Gerilim Limitleri | Çalışma: 0,8...1,1 Uc at 50 Hz (at <60 °C) Çalışma: 0,85...1,1 Uc at 60 Hz (at <60 °C) Düşme: 0,3...0,6 Uc at 50/60 Hz (at <60 °C) |
| Bağlantı ve Terminal Bilgileri | Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz |
| Isı Dağılım | 2…3 W -de 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kalkış Gücü(VA) | 70 VA 50 Hz cos phi 0,75 (at 20 °C) 70 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Genişlik | 144 mm |
| Yükseklik | 124 mm |
| Tutma Güç Tüketimi(VA) | 7 VA 50 Hz cos phi 0,3 (at 20 °C) 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Derinlik | 143 mm |
| Ürün Ağırlığı | 1,73 kg |
| Sıkma Torku | Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 |
| Maksimum Çalışma Hızı | 30 cyc/h -de <60 °C |
| Minimum Anahtarlama Akımı | 5 mA for sinyalleme devresi |
| Yardımcı Kontak Tipi | Ayna kontak 'e uygunIEC 60947-4-1 3 x 1 NK Mekanik olarak bağlantılı 'e uygunIEC 60947-5-1 3 x 1 NA + 1 NK |
| Minimum Anahtarlama Gerilimi | 17 V için sinyalleme devresi |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Sinyalleme Devre Frekansı | 25...400 Hz |
| Uygun Ortam Koşulları | |
| Koruyucu Bakım | TH 'e uygunIEC 60068-2-30 |
| IP Koruma Sınıfı | IP20 ön yüz 'e uygunIEC 60529 |
| İklimsel Dayanıklılık | 'e uygunIEC 60947-1 Annex Q category D 'e uygunIACS E10 |
| Kirletme Derecesi | 3 |
| Yangına Dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| Depolama Ortam Koşulları | -60…80 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -40…70 °C Uc'de |
| Çalışma Yüksekliği | 3000 m olmadan |
| Alev Geciktirici | V1 'e uygunUL 94 |
| Mekanik Dayanıklılık | Şoklar kontaktör açık: 11 msn için 10 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz |
| Yalıtım Direnci | > 10 MOhm for sinyalleme devresi |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 15,5 cm |
| Paket 1 Genişliği | 17 cm |
| Paket 1 Uzunluğu | 23,5 cm |
| Paket 1 Ağırlığı | 1,724 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
