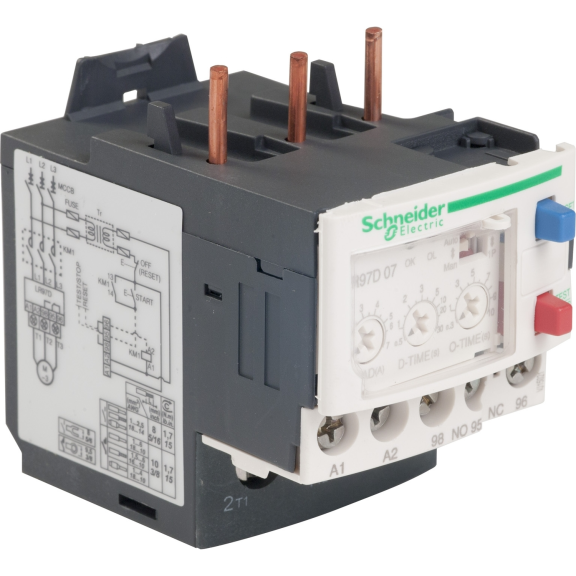

Schneider Electric LR97D07M7, TeSys Deca, 1.2-7 Amper, LC1D09-D38 Kontaktörler için Elektronik Aşırı Akım Termik Röle, 220 Volt AC
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LR97D07M7, TeSys Deca, 1.2-7 Amper, LC1D09-D38 Kontaktörler için Elektronik Aşırı Akım Termik Röle, 220 Volt AC

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LR97D07M7
  • Ean Barkodu: 3389110575842
  • Üretim Yeri: Güney Kore
0 yorum yapılmış. / Sizde Yorum Yapın!
4.057,90TL
8.821,52TL
KDV Hariç: 3.381,58TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LR97D07M7, TeSys LR97D, 1.2-7 Amper, Elektronik Aşırı Akım / Motor Koruma Rölesi, 200…240 V AC, LC1D09-D38 İçin

Schneider Electric LR97D07M7, 1,2…7 A akım bandında çalışan TeSys LR97D elektronik aşırı akım / motor koruma rölesidir. Standart bir bimetalik termik röleden farklı olarak uzun süreli aşırı yükün yanında mekanik sıkışma, kilitli rotor ve aşırı tork gibi hızlı akım yükselmelerini ayarlanabilir akım eşiği ve zaman gecikmeleriyle izlemek için geliştirilmiştir.

Bu varyant 200…240 V AC harici besleme kullanır ve 1 değiştirici kontak (1 C/O) üzerinden trip/kumanda sinyali sağlar. Koruma için üç ayar mantığı bulunur: akım eşiği ile birlikte başlatma/işletme davranışına göre O ve D zamanları ayarlanabilir; manuel reset, enerji keserek elektriksel reset veya sabit gecikmeli otomatik reset seçenekleri uygulama esnekliği sağlar.

LR97D07M7, LC1D09-D38 kontaktörlerle doğrudan veya DIN rayı üzerinde kullanılabilir. LR97D ailesinde termal bellek bulunmaması ve ayarlanabilir gecikme yapısı, uzun kalkış süreleri veya sık devreye giren mekanik yüklerde klasik termik röleden farklı seçim mantığı oluşturur. Bu ürün de kısa devre kesici değildir; güç devresi kısa devre koruması ve kontrol beslemesi için üretici koordinasyonu ayrıca sağlanmalıdır.

Schneider Electric LR97D07M7 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 1,2…7 A akım bandını, TeSys LR97D ürün ailesini, LC1D09-D38 uyumluluğunu ve 200…240 V AC besleme gerilimini tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricTeSys LR97DLR97D07M71,2…7 A200…240 V AC1 C/OAkım + O/D Zaman AyarıFaz ArızasıKontaktör / DIN Rayı Montaj

Teknik Özellikler

Ürün Kimliği ve Koruma Ayarı

MarkaSchneider Electric
Ürün Kodu / EANLR97D07M7
3389110575842
Seri / AileTeSys LR97D
Ürün TipiElektronik aşırı akım / motor koruma rölesi
Akım Ayar Aralığı1,2…7 A
Trip / Açma SınıfıKlasik sabit termik class yerine akım + O/D zaman ayarlı elektronik koruma
UyumlulukLC1D09-D38

Koruma ve Kumanda Fonksiyonları

Faz KorumasıFaz arızası algılama süresi < 3 s
Açma Eşiği1,2…6 A
Reset / SıfırlamaElektriksel minimum 0,1 saniye için güç kaynağının kesilmesi ile
Manuel sıfırlama
Otomatik sıfırlama 120 s sabit
Yardımcı Kontak1 değiştirici kontak (1 C/O / 1 K/A)
Kontrol / Besleme Gerilimi200…240 V AC
Zaman Ayarları0,2…10 sn - O süresi butonu
0,3…10 sn - O süresi butonu
0,5..30 sn - D süresi butonu

Elektriksel / Montaj / Standartlar

Nominal Çalışma Gerilimi600 V AC 50/60 Hz için güç devresi — CSA
600 V AC 50/60 Hz için güç devresi — UL
690 V AC 50/60 Hz için güç devresi — IEC 60947-4-1
MontajKontaktöre doğrudan
Ray
Kontrol TerminaliVida / pabuç kıskaçlı bağlantı
Güç BağlantısıKontaktöre doğrudan veya DIN rayı montaj; ürün gövdesine göre kablo/pabuç bağlantı
IP KorumaIP20 conforming to IEC 60529
StandartlarIEC 60255-6
IEC 60947
Elektronik Motor Koruma Seçim Notu

LR97D bir elektronik aşırı akım / makine koruma rölesidir. Schneider bu aileyi aşırı yük veya mekanik sıkışma kaynaklı aşırı akım ve aşırı tork koşullarını izlemek için konumlandırır; termal bellek kullanmaz.

Üç ayar birlikte değerlendirilmelidir: akım eşiği, başlatma/işletme gecikmesi ve açtırma gecikmesi uygulamanın mekanik karakteristiğine göre ayarlanır. Yanlış zaman ayarı ya gereksiz açmaya ya da yetersiz mekanik korumaya yol açabilir.

Öne Çıkan Özellikler

  • Elektronik aşırı akım izleme: Aşırı yük, mekanik sıkışma, kilitli rotor ve aşırı tork kaynaklı akım yükselmelerini izlemeye yöneliktir.
  • Üç ayarlı koruma mantığı: Akım eşiği ile birlikte O ve D zaman ayarları, başlatma ve işletme davranışının ayrı değerlendirilmesini sağlar.
  • Harici besleme: 200…240 V AC kontrol/besleme gerilimi ürün seçiminin zorunlu parçasıdır.
  • 1 C/O çıkış: Trip/kumanda sinyalini bir değiştirici kontak üzerinden kontrol devresine aktarır.
  • Esnek montaj: Uygun TeSys Deca kontaktöre doğrudan veya DIN rayı üzerinde bağımsız kullanılabilir.

Kimler İçin İdeal?

  • Motor tam yük akımına göre elektronik koruma hassasiyeti isteyen pano ve makine uygulamaları
  • Faz kaybı / dengesizliği riskinin kritik olduğu pompa, fan, kompresör ve proses motorları
  • Klasik bimetalik termik röleden daha ayarlanabilir trip davranışı isteyen otomasyon projeleri
  • Mekanik sıkışma, kilitli rotor veya aşırı tork kaynaklı akım artışını zaman ayarlı izlemek isteyen makine uygulamaları

Tipik Kullanım Alanları

  • Pompa ve fan motorları
  • Konveyör ve mekanik tahrikler
  • Kompresör ve proses motorları
  • MCC motor yolvericiler
  • HVAC motor kontrol panoları
  • Makine ve üretim hattı motor koruması

Seçim ve Uyumluluk Notu

LR97D07M7 seçiminde 1,2…7 A ölçüm bandı, 200…240 V AC besleme gerilimi ve LC1D09-D38 mekanik uyumluluğu birlikte doğrulanmalıdır. Ayrıca O/D zamanları uygulamanın kalkış ve mekanik sıkışma davranışına göre ayarlanmalıdır. LR97D klasik termal bellekli motor termiği veya kısa devre kesici yerine değil, ayarlanabilir elektronik aşırı akım/mekanik yük koruması amacıyla değerlendirilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu 200…240 V AC LR97D referansı Schneider Electric'in Türkiye ve bazı bölgesel ürün kayıtlarında erişilebilir durumdadır. LR97D ailesinde bölgesel yaşam döngüsü farklılıkları bulunduğundan doğrulanmamış bir evrensel ikame kodu verilmemiştir; yeni projelerde ürün durumu ve uygulama gereksinimi tam referans üzerinden kontrol edilmelidir.

Montaj ve Devreye Alma Notları

  • Motor etiket akımını ve rölenin ölçüm/ayar bandını doğrulayın.
  • Rölenin harici besleme gerilimini 200…240 V AC değerine birebir eşleştirin.
  • Kontaktör, elektronik aşırı yük rölesi ve kısa devre koruma cihazının Schneider koordinasyon tablolarında birlikte uygun olduğunu kontrol edin.
  • Trip, reset ve yardımcı kontak davranışını devreye alma sırasında gerçek kumanda devresi üzerinde test edin.
  • Elektronik koruma ayarlarını motorun kalkış süresi ve mekanik yük karakteristiğine göre yapılandırın.
  • Kısa devre koruma cihazını elektronik aşırı yük rölesinden bağımsız olarak doğru kesme kapasitesi ve koordinasyonla seçin.

Neden Elektrofors?

Schneider Electric LR97D07M7, TeSys LR97D, 1.2-7 Amper, Elektronik Aşırı Akım / Motor Koruma Rölesi, 200…240 V AC, LC1D09-D38 İçin satın alınırken yalnız amper aralığı değil; elektronik koruma tipi, trip/zaman ayarları, kontaktör uyumluluğu, reset yapısı ve varsa harici besleme gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric motor koruma rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım aralığı: Motor etiket akımı rölenin ayarlanabilir ölçüm/koruma bandında olmalıdır.
  • Koruma karakteristiği: LR9G, LR9D ve LR97D farklı elektronik koruma mimarilerine sahiptir.
  • Kısa devre koordinasyonu: Elektronik aşırı yük rölesi kısa devre kesici değildir.
  • Yaşam döngüsü: Bölgesel satış durumu farklı olan LR97D referanslarında doğrulanmamış muadil üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Giga, LR9D ve LR97D motor koruma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde motor tam yük akımı, elektronik trip/zaman karakteristiği, kontaktör eşleşmesi, besleme gerilimi, kısa devre koordinasyonu ve güncel yaşam döngüsü durumu doğrulanmalıdır.
