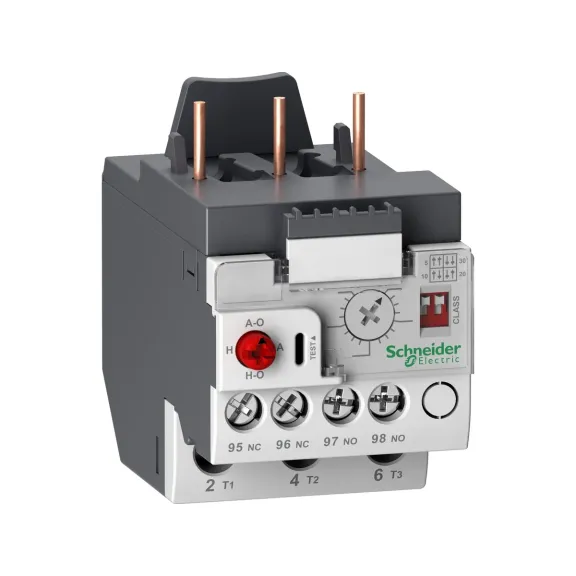

Schneider Electric LR9D32, TeSys Deca, 6.4-32 Amper, LC1D09-D38 Kontaktörler için Elektronik Termik Röle
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LR9D32, TeSys Deca, 6.4-32 Amper, LC1D09-D38 Kontaktörler için Elektronik Termik Röle

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LR9D32
  • Ean Barkodu: 3606485420950
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
5.103,30TL
11.094,14TL
KDV Hariç: 4.252,75TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LR9D32, TeSys Deca, 6.4-32 Amper, 3 Kutuplu Elektronik Termik Aşırı Yük Rölesi, Sınıf 5-30, LC1D09-D38 İçin

Schneider Electric LR9D32, TeSys Deca kontaktörlerle kullanılan 6,4…32 A ayarlanabilir 3 kutuplu elektronik termik aşırı yük rölesidir. LC1D09…D38 motor yolvericilerde motorun aşırı yük ve belirgin faz dengesizliği koşullarını elektronik olarak izler ve kontaktörü açtırarak motorun termik zorlanmasını sınırlandırmaya yardımcı olur.

Sınıf 5…30 ayarlanabilir trip karakteristiği, aynı röleyi farklı motor kalkış sürelerine göre ayarlamaya imkan verir. Ön yüzdeki tam yük akımı kadranı motor etiket akımına göre ayarlanır; manuel veya otomatik reset seçilebilir ve otomatik reset için 1,5…4 dakikalık gecikme kullanılır.

LR9D32, LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 kontaktör grubuyla uyumludur ve kontaktör altına doğrudan ya da uygun aksesuarla ray/plaka üzerine monte edilebilir. Faz farkının %40'ı aşması durumunda yaklaşık 3 saniyelik koruma davranışı sunar. Elektronik trip class avantajı nedeniyle yalnız akım bandına bakılarak klasik LRD bimetalik röleyle birebir eşdeğer sayılmamalıdır.

Schneider Electric LR9D32 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 6,4…32 A akım bandını, TeSys Deca / TeSys LRD ürün ailesini, LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 uyumluluğunu tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricTeSys Deca / TeSys LRDLR9D326,4…32 A3PSınıf 5–30Faz DengesizliğiManuel / Otomatik ResetLC1D09–D38

Teknik Özellikler

Ürün Kimliği ve Koruma Ayarı

MarkaSchneider Electric
Ürün Kodu / EANLR9D32
3606485420950
Seri / AileTeSys Deca / TeSys LRD
Ürün TipiElektronik termik aşırı yük rölesi
Akım Ayar Aralığı6,4…32 A
Trip / Açma SınıfıSınıf 5…30 — ayarlanabilir
UyumlulukLC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
Kutup Yapısı3P

Koruma ve Kumanda Fonksiyonları

Faz KorumasıPhase difference > 40% 3 s — IEC 60947-4-1
Açma Eşiği1.25 In — IEC 60947-4-1
Reset / SıfırlamaManuel veya otomatik; otomatik reset gecikmesi 1,5…4 dk
Zaman Ayarları1.5…4 min - automatic reset time

Elektriksel / Montaj / Standartlar

Nominal Çalışma Gerilimi660 V için sinyalleme devresi
690 V için güç devresi
MontajKontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı
Kontrol TerminaliVida kelepçesi terminali
Güç BağlantısıKontaktör altı doğrudan bağlantı veya aksesuarla ray/plaka montaj
IP KorumaIP20 ön yüz — IEC 60529
StandartlarCSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048,4
GB/T 14048,5
UL 60947-4-1
UL 60947-5-1
Elektronik Motor Koruma Seçim Notu

Elektronik LR9D, klasik LRD ile aynı koruma davranışına sahip değildir. LR9D'de Class 5…30 ayarı, elektronik akım algılama ve seçilebilir reset davranışı bulunur.

Ayar motor FLA değerine göre yapılır. Kontaktörün maksimum akımı veya yalnız motor kW değeri elektronik termik ayar için tek başına yeterli değildir.

Öne Çıkan Özellikler

  • Sınıf 5…30 ayarı: Elektronik trip class seçimi farklı motor yol alma sürelerine uyum sağlar.
  • Geniş akım ayar oranı: 6,4…32 A aralığında motor tam yük akımına göre hassas ayar yapılabilir.
  • Faz dengesizliği koruması: Belirgin faz farkında elektronik açtırma ile motorun tek fazda/uygunsuz dengesizlikte çalışmasını sınırlar.
  • Manuel / otomatik reset: İşletme politikasına göre reset davranışı seçilebilir.
  • LC1D09…D38 entegrasyonu: TeSys Deca küçük frame kontaktörleriyle doğrudan motor starter çözümü oluşturur.

Kimler İçin İdeal?

  • Motor tam yük akımına göre elektronik koruma hassasiyeti isteyen pano ve makine uygulamaları
  • Faz kaybı / dengesizliği riskinin kritik olduğu pompa, fan, kompresör ve proses motorları
  • Klasik bimetalik termik röleden daha ayarlanabilir trip davranışı isteyen otomasyon projeleri
  • Kontaktör ve motor koruma rölesini üretici koordinasyonuyla birlikte seçen MCC ve makine üreticileri

Tipik Kullanım Alanları

  • Pompa ve fan motorları
  • Konveyör ve mekanik tahrikler
  • Kompresör ve proses motorları
  • MCC motor yolvericiler
  • HVAC motor kontrol panoları
  • Makine ve üretim hattı motor koruması

Seçim ve Uyumluluk Notu

LR9D32 seçiminde motor etiket akımı 6,4…32 A içinde olmalı ve Sınıf 5…30 trip ayarı motorun gerçek kalkış süresine göre seçilmelidir. LC1D09…D38 mekanik uyumluluğu ile manuel/otomatik reset politikası ayrıca doğrulanmalıdır. Elektronik LR9D ile bimetalik LRD yalnız akım aralığına bakılarak birebir eşdeğer kabul edilmemelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu LR9D referansı Schneider Electric'in güncel elektronik termik aşırı yük rölesi kayıtlarında erişilebilir durumdadır. Aynı motor akımını kapsayan mekanik/termik LRD rölesiyle yalnız akım bandına bakılarak eşdeğer kabul edilmemelidir; LR9D ayarlanabilir Class 5…30 elektronik karakteristik kullanır.

Montaj ve Devreye Alma Notları

  • Motor etiket akımını ve rölenin ölçüm/ayar bandını doğrulayın.
  • Kontaktör, elektronik aşırı yük rölesi ve kısa devre koruma cihazının Schneider koordinasyon tablolarında birlikte uygun olduğunu kontrol edin.
  • Trip, reset ve yardımcı kontak davranışını devreye alma sırasında gerçek kumanda devresi üzerinde test edin.
  • Elektronik koruma ayarlarını motorun kalkış süresi ve mekanik yük karakteristiğine göre yapılandırın.
  • Kısa devre koruma cihazını elektronik aşırı yük rölesinden bağımsız olarak doğru kesme kapasitesi ve koordinasyonla seçin.

Neden Elektrofors?

Schneider Electric LR9D32, TeSys Deca, 6.4-32 Amper, 3 Kutuplu Elektronik Termik Aşırı Yük Rölesi, Sınıf 5-30, LC1D09-D38 İçin satın alınırken yalnız amper aralığı değil; elektronik koruma tipi, trip/zaman ayarları, kontaktör uyumluluğu, reset yapısı ve varsa harici besleme gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric motor koruma rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım aralığı: Motor etiket akımı rölenin ayarlanabilir ölçüm/koruma bandında olmalıdır.
  • Koruma karakteristiği: LR9G, LR9D ve LR97D farklı elektronik koruma mimarilerine sahiptir.
  • Kısa devre koordinasyonu: Elektronik aşırı yük rölesi kısa devre kesici değildir.
  • Yaşam döngüsü: Bölgesel satış durumu farklı olan LR97D referanslarında doğrulanmamış muadil üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Giga, LR9D ve LR97D motor koruma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde motor tam yük akımı, elektronik trip/zaman karakteristiği, kontaktör eşleşmesi, besleme gerilimi, kısa devre koordinasyonu ve güncel yaşam döngüsü durumu doğrulanmalıdır.
