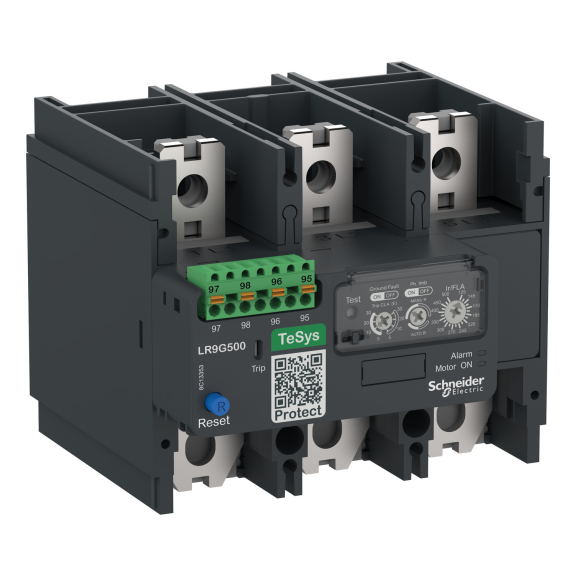

Schneider Electric LR9G500, TeSys Giga, 125-500 Amper, 3 Kutuplu, Elektronik Termik Röle, LC1G265-G500 için
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LR9G500, TeSys Giga, 125-500 Amper, 3 Kutuplu, Elektronik Termik Röle, LC1G265-G500 için

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LR9G500
  • Ean Barkodu: 3606481912565
  • Üretim Yeri: Çin
0 yorum yapılmış. / Sizde Yorum Yapın!
22.423,61TL
48.746,98TL
KDV Hariç: 18.686,34TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

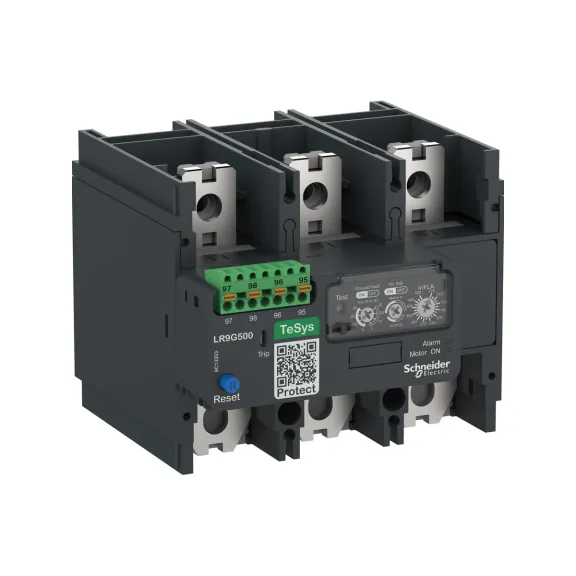

Schneider Electric LR9G500, TeSys Giga, 125-500 Amper, 3 Kutuplu Elektronik Termik Aşırı Yük Rölesi, Class 5E-30E, LC1G265-G500 İçin

Schneider Electric LR9G500, 125…500 A ayar aralığında çalışan 3 kutuplu TeSys Giga elektronik termik aşırı yük rölesidir. LC1G265-G500 kontaktörlerle doğrudan bütünleşerek yüksek güçlü motorları yalnız uzun süreli aşırı yüke karşı değil, faz dengesizliği, faz kaybı ve toprak hatası gibi ek arıza koşullarına karşı da elektronik olarak izlemek için kullanılır.

LR9G ailesinin önemli farkı Class 5E…30E ayarlanabilir trip karakteristiği ile motorun yol alma süresine göre koruma eğrisinin seçilebilmesidir. Kontrol elektroniği 24…250 V DC / 24…500 V AC 50/60 Hz geniş besleme aralığını destekler; manuel/otomatik reset ve 1NA+1NK yardımcı kontak yapısı trip bilgisinin kontaktör ve otomasyon devresine aktarılmasını sağlar.

Faz dengesizliği için 0…5 s, faz kaybı için 0…4 s ve toprak hatası için 0…1 s seviyesinde ayarlanabilir gecikme mantığı, LR9G'yi klasik bimetalik termik röleden ayırır. Rölenin akım ayarı yine motorun gerçek tam yük akımına göre yapılmalı; Class seçimi motorun kalkış süresiyle birlikte değerlendirilmelidir. Kısa devre kesme görevi ayrı bir MCCB/MPCB veya sigorta ile sağlanır.

Schneider Electric LR9G500 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 125…500 A akım bandını, TeSys Giga ürün ailesini, LC1G265-G500 uyumluluğunu tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricTeSys GigaLR9G500125…500 A3PClass 5E–30EFaz Kaybı / DengesizlikToprak HatasıManuel / Otomatik ResetPush-in Kontrol

Teknik Özellikler

Ürün Kimliği ve Koruma Ayarı

MarkaSchneider Electric
Ürün Kodu / EANLR9G500
3606481912565
Seri / AileTeSys Giga
Ürün TipiElektronik termik aşırı yük rölesi
Akım Ayar Aralığı125…500 A
Trip / Açma SınıfıClass 5E…30E — ayarlanabilir
UyumlulukLC1G265-G500
Kutup Yapısı3P

Koruma ve Kumanda Fonksiyonları

Faz KorumasıFaz dengesizliği ve faz kaybı; açma/gecikme süreleri ayarlanabilir
Toprak Hatası KorumasıDahili; açma süresi 0…1 s ayarlanabilir
Açma Eşiği1.125 +/- 0.07 In — IEC 60947-4-1
Reset / SıfırlamaManuel
Otomatik sıfırlama
Yardımcı Kontak1 NA + 1 NK
Kontrol / Besleme Gerilimi24…250 V DC
24…500 V AC 50/60 Hz
Cihaz Üzeri SinyalizasyonAçma göstergesi
LED

Elektriksel / Montaj / Standartlar

Nominal Çalışma Gerilimi1000 V AC 50/60 Hz
MontajKontaktöre doğrudan
Plaka
Kontrol TerminaliPush-in / itme terminali
Güç BağlantısıBara veya halka pabuç bağlantısı; gövdeye göre değişir
IP KorumaIP2X ön yüz kaplar ile — IEC 60529
IP2X ön yüz kaplar ile — VDE 0106
StandartlarCSA C22.2 No 60947-4-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
JIS C8201-4-1
JIS C8201-5-1
UL 60335-1
UL 60335-2-40:Annex JJ
UL 60947-4-1
Elektronik Motor Koruma Seçim Notu

Class ayarı motor kalkış süresine göre seçilmelidir. Daha yüksek trip class, uzun kalkışlı motorlarda gereksiz açmayı önleyebilir; ancak motorun termik sınırları ve üretici koordinasyonu doğrulanmadan yükseltilmemelidir.

Toprak hatası / faz koruması entegredir. Bu fonksiyonlar kısa devre kesme kapasitesi anlamına gelmez; güç devresinde ayrı kısa devre koruma cihazı gereklidir.

Öne Çıkan Özellikler

  • Ayarlanabilir elektronik trip class: Class 5E…30E aralığı motorun kalkış süresine göre koruma karakteristiğini seçmeye imkan verir.
  • Gelişmiş faz koruması: Faz dengesizliği ve faz kaybını zaman gecikmeli olarak izler.
  • Toprak hatası koruması: Dahili elektronik toprak hatası koruması ve ayarlanabilir gecikme sunar.
  • Geniş kontrol beslemesi: 24…250 V DC ve 24…500 V AC kontrol elektroniği farklı pano gerilimlerine uyum sağlar.
  • Doğrudan TeSys Giga entegrasyonu: Uygun LC1G kontaktörün altına doğrudan veya plaka üzerine monte edilebilir.

Kimler İçin İdeal?

  • Motor tam yük akımına göre elektronik koruma hassasiyeti isteyen pano ve makine uygulamaları
  • Faz kaybı / dengesizliği riskinin kritik olduğu pompa, fan, kompresör ve proses motorları
  • Klasik bimetalik termik röleden daha ayarlanabilir trip davranışı isteyen otomasyon projeleri
  • Kontaktör ve motor koruma rölesini üretici koordinasyonuyla birlikte seçen MCC ve makine üreticileri

Tipik Kullanım Alanları

  • Pompa ve fan motorları
  • Konveyör ve mekanik tahrikler
  • Kompresör ve proses motorları
  • MCC motor yolvericiler
  • HVAC motor kontrol panoları
  • Makine ve üretim hattı motor koruması

Seçim ve Uyumluluk Notu

LR9G500 seçiminde motor etiket akımının 125…500 A ayar bandında olması ilk koşuldur. Ardından LC1G265-G500 kontaktör gövdesi, Class 5E…30E trip ayarı, faz/toprak hata koruma gecikmeleri ve rölenin kontrol beslemesi birlikte doğrulanmalıdır. LR9G kısa devre akımını kesen bir şalter değildir; upstream MCCB/MPCB veya sigorta koordinasyonu ayrıca yapılmalıdır.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu LR9G referansı Schneider Electric'in güncel TeSys Giga elektronik aşırı yük rölesi ailesinde yer almaktadır. Alternatif seçiminde yalnız akım aralığı değil; kontaktör gövde sınıfı, Class 5E…30E ayarı, faz/toprak hata koruma fonksiyonları ve kontrol beslemesi birlikte korunmalıdır.

Montaj ve Devreye Alma Notları

  • Motor etiket akımını ve rölenin ölçüm/ayar bandını doğrulayın.
  • Kontaktör, elektronik aşırı yük rölesi ve kısa devre koruma cihazının Schneider koordinasyon tablolarında birlikte uygun olduğunu kontrol edin.
  • Trip, reset ve yardımcı kontak davranışını devreye alma sırasında gerçek kumanda devresi üzerinde test edin.
  • Elektronik koruma ayarlarını motorun kalkış süresi ve mekanik yük karakteristiğine göre yapılandırın.
  • Kısa devre koruma cihazını elektronik aşırı yük rölesinden bağımsız olarak doğru kesme kapasitesi ve koordinasyonla seçin.

Neden Elektrofors?

Schneider Electric LR9G500, TeSys Giga, 125-500 Amper, 3 Kutuplu Elektronik Termik Aşırı Yük Rölesi, Class 5E-30E, LC1G265-G500 İçin satın alınırken yalnız amper aralığı değil; elektronik koruma tipi, trip/zaman ayarları, kontaktör uyumluluğu, reset yapısı ve varsa harici besleme gerilimi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric motor koruma rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım aralığı: Motor etiket akımı rölenin ayarlanabilir ölçüm/koruma bandında olmalıdır.
  • Koruma karakteristiği: LR9G, LR9D ve LR97D farklı elektronik koruma mimarilerine sahiptir.
  • Kısa devre koordinasyonu: Elektronik aşırı yük rölesi kısa devre kesici değildir.
  • Yaşam döngüsü: Bölgesel satış durumu farklı olan LR97D referanslarında doğrulanmamış muadil üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys Giga, LR9D ve LR97D motor koruma kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde motor tam yük akımı, elektronik trip/zaman karakteristiği, kontaktör eşleşmesi, besleme gerilimi, kısa devre koordinasyonu ve güncel yaşam döngüsü durumu doğrulanmalıdır.
