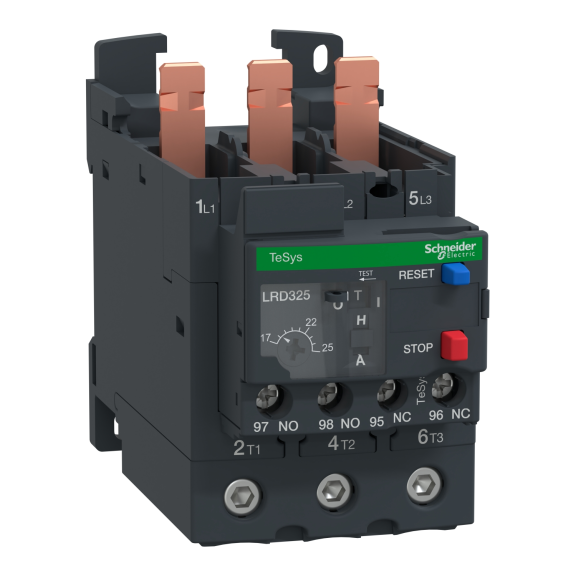

Schneider Electric LRD325, TeSys Deca, 17-25 Amper, LC1D40A-D65A Kontaktörler için Termik Röle
Ürün Görselleri Temsilidir! %54 İndirim Stok Sorunuz

Schneider Electric LRD325, TeSys Deca, 17-25 Amper, LC1D40A-D65A Kontaktörler için Termik Röle

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LRD325
  • Ean Barkodu: 3389119215473
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
3.343,44TL
7.268,34TL
KDV Hariç: 2.786,20TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LRD325, TeSys Deca, 17-25 Amper, Diferansiyel Termik Aşırı Yük Rölesi, Sınıf 10A

Schneider Electric LRD325, TeSys Deca motor yolvericiler için 17…25 A ayarlanabilir, Sınıf 10A diferansiyel termik aşırı yük rölesidir. Motorun uzun süreli aşırı yük, faz kaybı ve yük dengesizliği koşullarında kontaktörü bıraktırarak motorun termik olarak zorlanmasını sınırlandırmaya yardımcı olur.

Üretici verisinde Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 faz arızası davranışı ve 1 NA + 1 NK trip/sinyal yardımcı kontakları belirtilir. Kırmızı stop ve mavi reset kumandaları, trip göstergesi ve sıcaklık kompanzasyonu motor starter'ın işletme ve bakım sırasında daha kontrollü izlenmesini sağlar.

LRD325, LC1D40A, LC1D50A, LC1D65A kontaktörlerle uyumludur ve uygun gövdede kontaktör altına doğrudan monte edilebilir. Ayar değeri motorun etiket akımına göre seçilmeli; aynı kontaktöre mekanik olarak takılabilen farklı akım aralığındaki LRD röleler motor akımı uymuyorsa kullanılmamalıdır. Kısa devre koruması ayrı bir sigorta/MPCB/MCCB ile sağlanmalıdır.

Schneider Electric LRD325 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde 17…25 A motor akımı aralığını, Sınıf 10A açma karakteristiğini, TeSys Deca kontaktör uyumluluğunu ve yardımcı kontak/reset ihtiyaçlarını birlikte doğrulamanız önerilir.

Schneider ElectricTeSys DecaLRD32517…25 ASınıf 10ADiferansiyel Termik KorumaFaz Kaybı Hassasiyeti1NA + 1NKKontaktör Altı Montaj

Teknik Özellikler

Ürün Kimliği ve Koruma Ayarı

MarkaSchneider Electric
Ürün Kodu / EANLRD325
3389119215473
Seri / AileTeSys Deca
Ürün TipiDiferansiyel termik aşırı yük rölesi
UygulamaMotor aşırı yük koruması
Termik Ayar Aralığı17…25 A
Aşırı Yük Açma SınıfıSınıf 10A — IEC 60947-4-1
UyumlulukLC1D40A
LC1D50A
LC1D65A
Montaj DesteğiKontaktör altında
Plaka, özel aksesuarlı
Ray, özel aksesuarlı

Koruma ve Kumanda Fonksiyonları

Faz Arızası HassasiyetiAçma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0
Açma Eşiği1,14 +/- 0,06 Ir — IEC 60947-4-1
Yardımcı Kontaklar1 NA + 1 NK
Kontrol / ResetKırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama
Sıcaklık Dengeleme-20…60 °C

Elektriksel / Bağlantı / Standartlar

Nominal Çalışma Gerilimi (Ue)690 V AC 0...400 Hz için güç devresi — IEC 60947-4-1
Nominal Yalıtım Gerilimi (Ui)Güç devresi: 600 V — CSA
Güç devresi: 600 V — UL
Güç devresi: 690 V — IEC 60947-4-1
Bağlantı YapısıVida kelepçesi terminalleri
Sıkma TorkuGüç devresi: 5 N·m - üzerinde EverLink BTR vidalı konnektörler
Kontrol devresi: 1,7 N·m - üzerinde vida kelepçesi terminalleri
IP KorumaIP20 — IEC 60529
StandartlarCSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
EN 50495
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048,4
GB/T 14048,5
UL 60947-4-1
UL 60947-5-1
Motor Koruma ve Ayar Notu

Ayar motor etiket akımına göre yapılır. Rölenin ayar kadranı, motorun gerçek anma/tam yük akımına ayarlanmalıdır; kontaktörün maksimum Ie değeri veya yalnız motor kW değeri termik ayar için tek başına yeterli değildir.

Termik röle kısa devre koruması değildir. Aşırı yük ve faz kaybı korumasını tamamlamak için sigorta, motor koruma şalteri veya uygun MCCB ile kısa devre koordinasyonu gereklidir.

Öne Çıkan Özellikler

  • Ayarlanabilir termik koruma: 17…25 A aralığında motor etiket akımına göre ayar yapılır.
  • Sınıf 10A: Normal yol alma süresine sahip motor uygulamalarına yönelik IEC 60947-4-1 açma karakteristiği sunar; uzun kalkışlı yüklerde motor/koruma koordinasyonu ayrıca doğrulanmalıdır.
  • Faz kaybı hassasiyeti: Diferansiyel termik yapı faz kaybı veya ciddi faz dengesizliğinde motorun termik zorlanmasına karşı korumayı destekler.
  • 1NA + 1NK yardımcı kontak: Trip sonrası kontaktör bobinini düşürme, alarm veya PLC durum sinyali gibi kontrol fonksiyonlarını destekler.
  • Kısa devre koruması ayrı: Termik aşırı yük rölesi kısa devre koruma cihazı değildir; uygun sigorta, MPCB veya MCCB ile koordinasyon gerekir.

Kimler İçin İdeal?

  • Motor etiket akımına göre ayarlanabilir termik aşırı yük koruması gereken pano ve makine uygulamaları
  • TeSys Deca kontaktörlerle kompakt motor yolverici oluşturan pano üreticileri
  • Faz kaybı / yük dengesizliği riskine karşı diferansiyel termik koruma isteyen bakım ve otomasyon ekipleri
  • Kontaktör kontrol devresine trip sinyali taşıyan 1NA+1NK yardımcı kontak yapısına ihtiyaç duyan projeler

Tipik Kullanım Alanları

  • Pompa ve fan motorları
  • Konveyör ve makine motorları
  • HVAC motor starter panoları
  • Kompresör ve proses motorları
  • MCC motor yolverici hücreleri
  • Genel endüstriyel motor koruması

Seçim ve Uyumluluk Notu

LRD325 seçiminde birinci kriter kontaktör amperi değil, motor etiketindeki tam yük akımının 17…25 A ayar aralığı içinde bulunmasıdır. Ardından Sınıf 10A açma karakteristiğinin motorun yol alma süresine uygunluğu ve LC1D40A, LC1D50A, LC1D65A mekanik uyumluluğu kontrol edilmelidir. Termik röle kısa devreyi kesmez; upstream kısa devre koruma cihazı ve üretici koordinasyon tabloları ayrıca seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu LRD referansı Schneider Electric'in güncel TeSys Deca termik aşırı yük rölesi kayıtlarında erişilebilir durumdadır. Alternatif seçiminde motor anma akımı, kontaktör gövdesi, montaj şekli, Class 10A açma karakteristiği ve yardımcı kontak yapısı birlikte doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Motor etiketindeki tam yük akımını okuyun ve röle ayar aralığının bu değeri kapsadığını doğrulayın.
  • Röleyi motor anma akımına ayarlayın; kontaktörün nominal akımını termik ayar değeri olarak kullanmayın.
  • Kontaktör, termik röle ve kısa devre koruma cihazının Schneider koordinasyon tablolarında birlikte uygun olduğunu doğrulayın.
  • Trip/test ve reset fonksiyonlarını devreye alma sırasında kontrol edin; 1NA+1NK yardımcı kontakların kumanda şemasıyla eşleştiğini ölçün.
  • Motorun kalkış süresi Class 10A karakteristiğini aşıyorsa daha uygun koruma çözümü / trip class için yeniden boyutlandırma yapın.

Neden Elektrofors?

Schneider Electric LRD325, TeSys Deca, 17-25 Amper, Diferansiyel Termik Aşırı Yük Rölesi, Sınıf 10A satın alınırken ürün kodu, motor tam yük akımı, ayar aralığı, trip class, kontaktör uyumluluğu ve kısa devre koordinasyonu birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric termik aşırı yük rölesi referansı üzerinden sipariş oluşturabilirsiniz.

  • Akım aralığı doğruluğu: Termik röle motor etiket akımını kapsayan ayar bandından seçilir.
  • Kontaktör uyumluluğu: TeSys K, TeSys Deca ve Easy TeSys röleleri kendi gövde ailesiyle değerlendirilir.
  • Koruma koordinasyonu: Aşırı yük rölesi kısa devre korumasının yerini tutmaz.
  • Yaşam döngüsü: Üretimden kaldırılma sürecindeki referanslarda yalnız Schneider Electric tarafından doğrulanmış geçiş bilgisi kullanılır.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî TeSys K, TeSys Deca ve Easy TeSys termik aşırı yük rölesi kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde motor etiket akımı, trip class, kontaktör eşleşmesi, kısa devre koordinasyonu ve güncel üretici veri sayfası doğrulanmalıdır.
