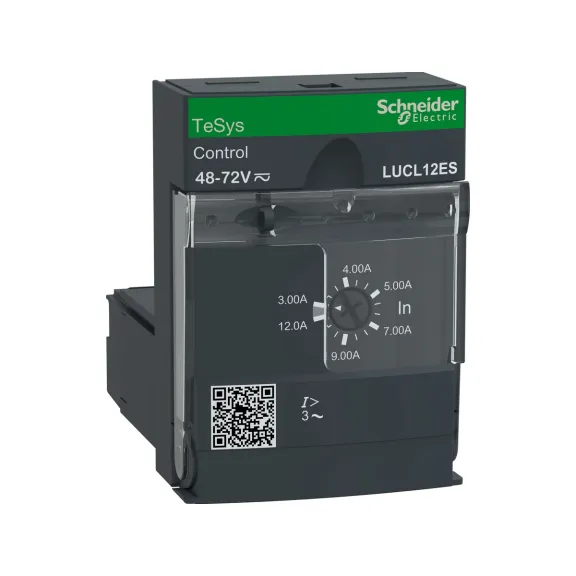

Schneider Electric LUCL12ES, TeSys U, 3-12 Amper, Entegre Motor Yolverici Manyetik Kontrol Ünitesi, Sınıf 10, Trifaze, 48-72 Volt AC/DC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LUCL12ES
- Ean Barkodu: 3389119407960
- Üretim Yeri: Fransa
4.001,50TL
8.698,91TL
KDV Hariç: 3.334,58TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LUCL12ES - manyetik kontrol ünitesi LUCL 3...12 A - 48… |
| Seri | TeSys |
| Ürün Serisi | TeSys Ultra |
| Ürün Adı | TeSys Ultra |
| Ürün Yada Bileşen Tipi | Manyetik kontrol ünitesi |
| Ürün Grubu | LUCL |
| Cihaz Uygulaması | Motor kontrolü Motor koruması |
| Ürüne Özel Uygulama | Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması |
| Ürün Uyumluluğu | Power base LUB12 Power base LUB120 Power base LUB32 Power base LUB320 Power base LUB38 Power base LUB380 Reversing contactor breaker LU2B12ES Reversing contactor breaker LU2B32ES |
| Kullanılabilir Ana Fonksiyon | Kısa devre koruması Manuel sıfırlama |
| Yük Tipi | Trifaze motor - soğutma: kendinden soğutmalı |
| Nominal Çalışma Gerilimi(Ue) | 690 V AC |
| Kontrol Devresi Gerilimi(Uc) | 48 V AC 48...72 V DC |
| Kullanım Kategorisi | AC-41 AC-43 AC-44 |
| Ağ Frekansı | 40...60 Hz |
| Motor Gücü(kW) | 5,5 kW -de 400...440 V AC 50/60 Hz 5,5 kW -de 500 V AC 50/60 Hz 9 kW -de 690 V AC 50/60 Hz |
| Nominal Motor Akımı Ayar Aralığı | 3…12 A |
| Açma Eşiği | 14,2 x Ir +/- %20 |
| Tamamlayıcı Özellikler | |
| Tipik Akım Tüketimi | 280 mA -de 48 V AC Kapatırken I maksimum LUB12'li 280 mA -de 48 V AC Kapatırken I maksimum LUB32'li 280 mA -de 48 V AC Kapatırken I maksimum with LUB38 280 mA -de 48...72 V DC Kapatırken I maksimum LUB12'li 280 mA -de 48...72 V DC Kapatırken I maksimum LUB32'li 280 mA -de 48...72 V DC Kapatırken I maksimum with LUB38 35 mA -de 48 V AC I rms sızdırmaz LUB12'li 35 mA -de 48...72 V DC I rms sızdırmaz LUB12'li 45 mA -de 48 V AC I rms sızdırmaz LUB32'li 45 mA -de 48 V AC I rms sızdırmaz with LUB38 45 mA -de 48...72 V DC I rms sızdırmaz LUB32'li 45 mA -de 48...72 V DC I rms sızdırmaz with LUB38 |
| Nominal Yalıtım Gerilimi(Ui) | 600 V 'e uygunCSA C22.2 No 60947-4-1 600 V 'e uygunUL 60947-4-1 690 V 'e uygunIEC 60947-6-2 |
| Sabitleme Modu | Takılabilir (ön yüz) |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 6 kV 'e uygunIEC 60947-6-2 |
| Devrenin Güvenli Ayrılması | 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 |
| Standartlar | CSA C22.2 No 60947-4-1, faz bariyerli EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli |
| Kontrol Devresi Gerilim Limitleri | 29 V için AC devre 48 V düşme 29 V için DC devre 48...72 V düşme 38,5...72 V için AC devre 48 V çalışma sırasında 38,5...93 V için DC devre 48...72 V çalışma sırasında |
| Uyumluluk Kodu | LUCL |
| Isı Dağılım | 2 W için kontrol devresi LUB12'li 3 W için kontrol devresi LUB32'li 3 W için kontrol devresi with LUB38 |
| Genişlik | 45 mm |
| Yükseklik | 66 mm |
| Ürün Sertifikaları | ATEX CE EAC |
| Çalışma Süresi | 35 ms açma LUB12'li için kontrol devresi 35 ms açma LUB32'li için kontrol devresi 35 ms açma with LUB38 için kontrol devresi 60 ms kapama LUB12'li için kontrol devresi 60 ms kapama LUB32'li için kontrol devresi 60 ms kapama with LUB38 için kontrol devresi |
| Derinlik | 60 mm |
| Ürün Ağırlığı | 0,135 kg |
| Uygun Ortam Koşulları | |
| Koruyucu Bakım | TH 'e uygunIEC 60068 |
| IP Koruma Sınıfı | IP20 diğer yüzler 'e uygunIEC 60947-1 IP20 ön panel ve telle bağlanmış terminaller 'e uygunIEC 60947-1 IP40 ön panel dış bağlantı bölgesi 'e uygunIEC 60947-1 |
| Yangına Dayanıklılık | 650 °C 'e uygunIEC 60695-2-12 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Çalışma Yüksekliği | 2000 m |
| Mikro Kırılmalara Bağışıklık | 3 ms |
| Titreşim Direnci | 2 gn 5…300 Hz güç kutbu açık 'e uygunIEC 60068-2-6 4 gn 5…300 Hz güç kutbu kapalı 'e uygunIEC 60068-2-6 |
| Darbe Dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
| Elektrostatik Deşarj Direnci | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
| Hızlı Geçici Akımlara Direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
| Yayılmayan Şok Dalgası | 1 kV seri mod 'e uygunIEC 60947-6-2 2 kV ortak mod 'e uygunIEC 60947-6-2 |
| Yayılmalı Alanlara Direnç | 10 V/m 3 'e uygunIEC 61000-4-3 |
| Telsiz Elektrik Alanlara Bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
| Gelen Cihaz | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 5,2 cm |
| Paket 1 Genişliği | 8,0 cm |
| Paket 1 Uzunluğu | 10,0 cm |
| Paket 1 Ağırlığı | 130,0 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 23 |
| Paket 2 Yüksekliği | 15,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 3,372 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
