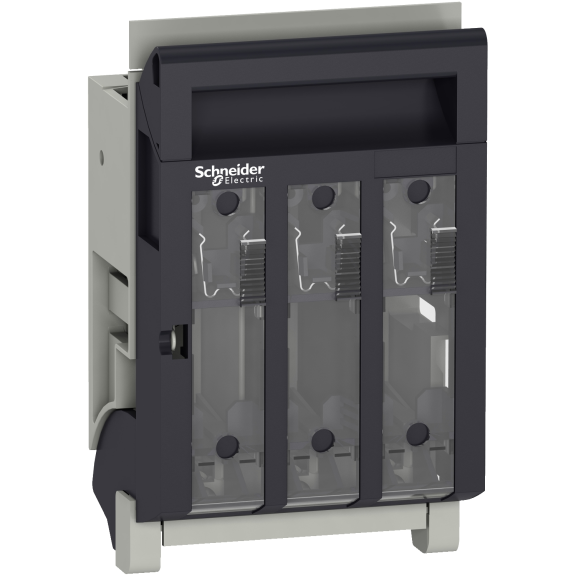

Schneider Electric LV480800, FuPact ISFT, 100 Amper, 3 Kutuplu, NH 000 Sigortalar için Yük Ayırıcı, Kablo Bağlantılı
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric LV480800, FuPact ISFT, 100 Amper, 3 Kutuplu, NH 000 Sigortalar için Yük Ayırıcı, Kablo Bağlantılı

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LV480800
  • Ean Barkodu: 3606481165626
  • Üretim Yeri: Almanya
0 yorum yapılmış. / Sizde Yorum Yapın!
2.882,05TL
7.584,36TL
KDV Hariç: 2.401,71TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LV480800, FuPacT ISFT100, 100 Amper, 3 Kutuplu, NH000, Arka Plaka Montajı, Kablo Konnektörlü Sigortalı Yük Ayırıcı

Schneider Electric LV480800, FuPacT ISFT ailesinde 100 A, 3P, NH000 sigortalı yük ayırıcıdır. Yatay/yan yana montaj mimarisinde enerji ayırma ve sigorta üzerinden aşırı akım-kısa devre korumasını birleştirir; dağıtım panolarında kablo veya bara bağlantılı kompakt hat çıkışları için kullanılır.

Ürün 690 V AC sistemlerde çalışabilir ve AC-22B kategorisinde 380/415 V AC'de 100 A sınıfındadır. Uygun sigortalarla 415 V AC'de 80 kA kısa devre kesme kapasitesi verisi bulunur. ISFT'nin sigortalı koruması seçilen NH sigortanın karakteristiğine bağlıdır; yük ayırıcı gövdesi sigortanın amper ve sınıf seçiminin yerine geçmez.

Bu SKU'nun ayırt edici noktası Arka plaka montajı, 1,5…50 mm² kablo konnektörleri yapısıdır. Aynı ISFT akım sınıfındaki arka plaka, M8/M10 terminal ve 60 mm baraya kancalı modeller yalnız akım değerine göre birbirinin yerine seçilmemelidir.

Schneider Electric LV480800 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 100 A akım sınıfını, 3P kutup/anahtarlama yapısını, NH000 sigorta boyutunu ve Arka plaka montajı, 1,5…50 mm² kablo konnektörleri montaj-bağlantı tipini tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricFuPacT ISFT100LV480800100 A3PNH000Sigortalı Yük AyırıcıTek KesmeArka plaka montajı, 1,5…50 mm² kablo konnektörleri

Teknik Özellikler

Ürün Kimliği ve Sigorta Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLV480800
3606481165626
Seri / AileFuPacT ISFT100
Ürün TipiSigortalı yük ayırıcı / fuse switch disconnector
Kutup Yapısı3P
Nominal Akım100 A
Sigorta StandardıDIN
Sigorta BoyutuNH000
Sigorta Taşıyıcı Sayısı3

Anahtarlama ve Kısa Devre Performansı

Nominal Çalışma Akımı (Ie)AC-21B: 100 A at 220/240 V AC 50/60 Hz
AC-21B: 100 A at 380/415 V AC 50/60 Hz
AC-21B: 100 A at 440/480 V AC 50/60 Hz
AC-21B: 100 A at 500 V AC 50/60 Hz
AC-21B: 100 A at 660/690 V AC 50/60 Hz
AC-22B: 100 A at 220/240 V AC 50/60 Hz
AC-22B: 100 A at 380/415 V AC 50/60 Hz
DC-21B: 100 A at 220 V DC (3 seri kutup)
DC-21B: 100 A at 440 V DC (3 seri kutup)
Nominal Çalışma Gerilimi (Ue)440 V DC
690 V AC 50/60 Hz
800 V AC 50/60 Hz AC-20
800 V DC DC-20
Sigortalar ile Kesme Kapasitesi (Iq)25 kA @ 690 V (AC)
80 kA @ 415 V (AC)
80 kA @ 500 V (AC)
Kısa Süreli Dayanma Akımı (Icw)3 kA için 1 s
Kısa Devre Kapama Kapasitesi (Icm)4,4 kA @ 690 V
Yalıtıma UygunlukEvet — EN/IEC 60947-3
Görünür KesmeEvet

Montaj, Bağlantı ve Dayanıklılık

Montaj / Bağlantı VaryantıArka plaka montajı, 1,5…50 mm² kablo konnektörleri
Bağlantı ve TerminallerVida kelepçesi terminalleri şebeke tarafı 100 A 1,5…50 mm²
Vida kelepçesi terminalleri yük tarafı 100 A 1,5…50 mm²
Sıkma Torku3 N·m için terminal
Mekanik Dayanıklılık2000 cycles
Elektriksel DayanıklılıkAC-21B: 300 cycles 500 V AC 50/60 Hz
AC-22B: 300 cycles 415 V AC 50/60 Hz
IP KorumaIP3x ön yüz: — IEC 60529
Boyutlar141 mm × 89 mm × 71 mm
StandartlarEN/IEC 60947-1
EN/IEC 60947-3
Sigorta, Kısa Devre ve Seçim Notu

Sigortalı yük ayırıcı ile devre kesici aynı koruma elemanı değildir. FuPacT cihazı yük altında anahtarlama/izolasyon işlevi sunarken kısa devre ve aşırı akım korumasının karakteristiğini takılan sigorta-link belirler. Bu nedenle yalnız ayırıcının amper değerine bakılarak sigorta seçilmemelidir.

Iq değeri sigorta ile birlikte geçerlidir. Teknik tabloda verilen 'sigortalar ile kesme kapasitesi' değerleri, uygun sigorta-link ve üretici koşullarıyla oluşan kombinasyon performansıdır; ayırıcı gövdesinin tek başına sigortasız kesme kapasitesi olarak yorumlanmamalıdır.

Öne Çıkan Özellikler

  • Sigortalı ayırma: Enerji ayırma işlevini uygun sigorta-link üzerinden aşırı akım ve kısa devre korumasıyla aynı güç yolunda birleştirir.
  • IEC 60947-3 sınıfı: Yük altında açma-kapama ve izolasyon işlevi ilgili kullanım kategorisi ve ürün verileri içinde değerlendirilir.
  • Sigorta seçimi kritik: NH000 sigorta boyutu kullanılmalıdır; koruma karakteristiği ve sigorta amperi uygulamanın kablo/yük koordinasyonuna göre seçilir.
  • Tam SKU uyumu: 3P, 100 A ve Arka plaka montajı, 1,5…50 mm² kablo konnektörleri yapısı aynı ailedeki diğer referanslardan seçim açısından ayrılır.
  • Koruma koordinasyonu: Sigortalarla verilen Iq kısa devre performansı doğru sigorta-link ve sistem koşullarıyla birlikte geçerlidir.

Kimler İçin İdeal?

  • Dağıtım panolarında sigorta tabanlı koruma ile manuel enerji ayırmayı aynı cihazda birleştiren projeler
  • Sanayi tesisleri ve MCC/ana dağıtım panolarında NH veya NFC sigortalı hat çıkışları
  • Bakım sırasında güvenli izolasyon ve sigorta üzerinden kısa devre koruması isteyen pano üreticileri
  • Kablo, arka plaka veya bara bağlantı mimarisini üretici referansıyla standardize eden elektrik dağıtım uygulamaları

Tipik Kullanım Alanları

  • Ana ve tali dağıtım hatları
  • MCC ve endüstriyel dağıtım panoları
  • Sigortalı hat koruma ve ayırma
  • Bara sistemli dağıtım panoları
  • Makine ve proses güç dağıtımı
  • Bakım / servis izolasyon noktaları

Seçim ve Uyumluluk Notu

LV480800 seçiminde yalnız nominal akım yeterli değildir. 100 A gövde sınıfı ile birlikte 3P kutup/anahtarlama yapısı, NH000 sigorta standardı-boyutu ve Arka plaka montajı, 1,5…50 mm² kablo konnektörleri bağlantı mimarisi birlikte doğrulanmalıdır. Sigortanın gG/aM veya başka karakteristiği, nominal akımı ve selektivite/koordinasyonu bağlı yük ve kablo tasarımına göre ayrıca seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu FuPacT referansı Schneider Electric'in güncel ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış zorunlu bir ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir; alternatif seçiminde akım, kutup yapısı, sigorta standardı/boyutu ve montaj-bağlantı tipi korunmalıdır.

Montaj ve Devreye Alma Notları

  • Enerjiyi tamamen kesin; sigortalı güç dağıtımında kilitleme/etiketleme ve gerilimsizlik doğrulamasını uygulayın.
  • Yalnız NH000 standardına uygun ve proje tarafından boyutlandırılmış sigorta-link kullanın.
  • Arka plaka montajı, 1,5…50 mm² kablo konnektörleri bağlantı geometrisini pano/bara sistemiyle birebir eşleştirin.
  • Güç terminallerini üretici sıkma torkuyla bağlayın; bara ve kabloları mekanik yük bindirmeyecek şekilde destekleyin.
  • Devreye alma sonrasında açık-kapalı mekanik hareketi, izolasyon durumunu, sigorta yerleşimini ve faz/kutup sürekliliğini kontrol edin.

Neden Elektrofors?

Schneider Electric LV480800, FuPacT ISFT100, 100 Amper, 3 Kutuplu, NH000, Arka Plaka Montajı, Kablo Konnektörlü Sigortalı Yük Ayırıcı satın alınırken tam ürün kodu, akım sınıfı, kutup/anahtarlama yapısı, sigorta boyutu ve pano bağlantı mimarisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric FuPacT referansı üzerinden sipariş oluşturabilirsiniz.

  • Sigorta uyumu: NH/NFC standardı ve fiziksel sigorta boyutu tam ürünle eşleştirilir.
  • Kutup doğruluğu: 3P, 4P ve ISFL içindeki 1/3 kutup anahtarlanabilir varyantlar ayrılır.
  • Montaj doğruluğu: Arka plaka, 60/100/185 mm bara ve terminal tipleri birbirinin yerine varsayılmaz.
  • Yaşam döngüsü: Bölgesel ticari durum farklıysa doğrulanmamış doğrudan ikame kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî FuPacT GS, ISFT ve ISFL ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, sigorta standardı/boyutu, nominal akım, kutup/anahtarlama yapısı, kullanım kategorisi ve pano bağlantı mimarisi doğrulanmalıdır.
