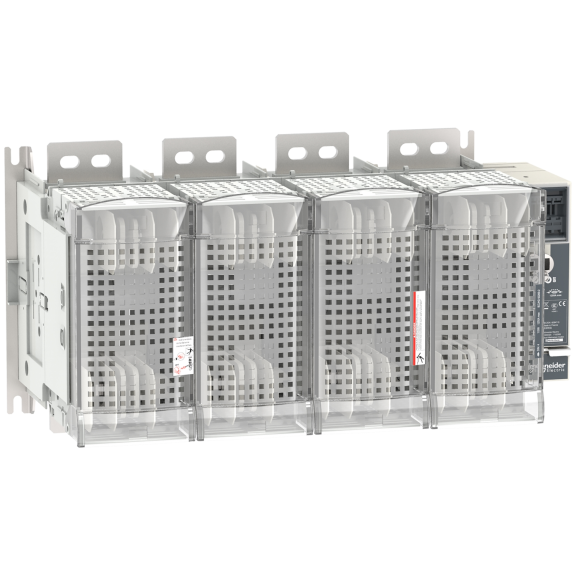

Schneider Electric LV481474, FuPact GS, 1250 Amper, 4 Kutuplu, NH 4 Sigortalar için Yük Ayırıcı
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric LV481474, FuPact GS, 1250 Amper, 4 Kutuplu, NH 4 Sigortalar için Yük Ayırıcı

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LV481474
  • Ean Barkodu: 3606481713285
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
123.994,81TL
326.302,13TL
KDV Hariç: 103.329,01TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

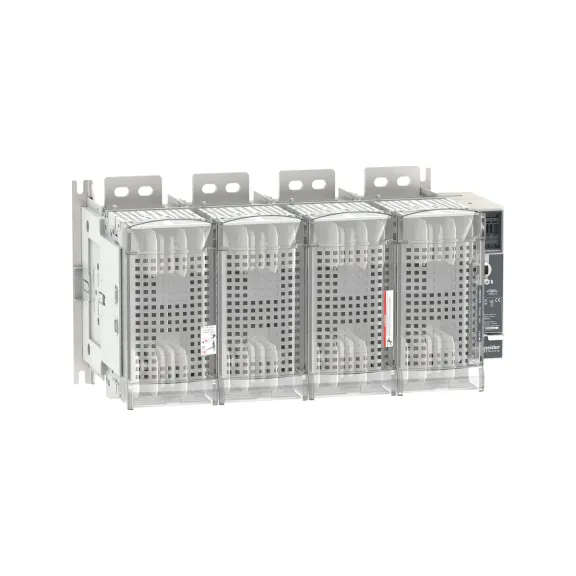

Schneider Electric LV481474, FuPacT GS GSD1250, 1250 Amper, 4P, NH4 Sigortalı Yük Ayırıcı

Schneider Electric LV481474, FuPacT GS ailesinde yer alan 1250 A, 4P, NH4 sigortalı yük ayırıcıdır. Manuel enerji ayırma ile sigorta tabanlı aşırı akım/kısa devre korumasını aynı güç yolunda birleştirir; dağıtım panolarında ana veya tali hatların yük altında açılıp kapatılması ve bakım sırasında güvenli biçimde izole edilmesi için kullanılır.

Bu referans AC-23A kullanım kategorisinde 380/415 V AC'de 1250 A anahtarlama sınıfına sahiptir. Uygun sigorta-link ile 415 V AC'de 100 kA kısa devre kesme kapasitesi seviyesine ulaşabilir. Buradaki kısa devre koruması ayırıcının tek başına kesme kapasitesi değil, seçilen ve doğru boyutlandırılan sigorta-link ile oluşan koruma kombinasyonudur.

FuPacT GS yapısı çift kesmeli anahtarlama, operatör hareketinden bağımsız hızlı açma-kapama ve ön/sağ yandan kumanda seçenekleriyle pano uygulamalarına yöneliktir. NH4 sigorta standardı, 4P kutup yapısı ve Sabit dikey montaj; ön veya sağ yandan kumanda seçenekli bu SKU'nun gerçek seçim farklarıdır; aynı amperdeki farklı sigorta standardı veya kutup sayısı doğrudan eşdeğer değildir.

Schneider Electric LV481474 fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors üzerinden güncel ürün bilgisini inceleyebilirsiniz. Doğru seçim için 1250 A akım sınıfını, 4P kutup/anahtarlama yapısını, NH4 sigorta boyutunu ve Sabit dikey montaj; ön veya sağ yandan kumanda seçenekli montaj-bağlantı tipini tam ürün koduyla birlikte doğrulamanız önerilir.

Schneider ElectricFuPacT GSD1250LV4814741250 A4PNH4Sigortalı Yük AyırıcıÇift KesmeÖn / Sağ Yandan Kumanda

Teknik Özellikler

Ürün Kimliği ve Sigorta Yapısı

MarkaSchneider Electric
Ürün Kodu / EANLV481474
3606481713285
Seri / AileFuPacT GSD1250
Ürün TipiSigortalı yük ayırıcı / fuse switch disconnector
Kutup Yapısı4P
Nominal Akım1250 A
Sigorta StandardıDIN
Sigorta BoyutuNH4
Sigorta Taşıyıcı Sayısı4

Anahtarlama ve Kısa Devre Performansı

Nominal Çalışma Akımı (Ie)AC-22A: 1250 A at 220/240 V AC 50/60 Hz
AC-22A: 1250 A at 380/415 V AC 50/60 Hz
AC-22B: 1250 A at 220/240 V AC 50/60 Hz
AC-22B: 1250 A at 380/415 V AC 50/60 Hz
AC-23A: 1250 A at 220/240 V AC 50/60 Hz
AC-23A: 1250 A at 380/415 V AC 50/60 Hz
AC-23B: 1250 A at 220/240 V AC 50/60 Hz
AC-23B: 1250 A at 380/415 V AC 50/60 Hz
Nominal Çalışma Gerilimi (Ue)1000 V AC 50/60 Hz AC-20
690 V AC 50/60 Hz
Sigortalar ile Kesme Kapasitesi (Iq)100 kA @ 415 V (AC)
100 kA @ 690 V (AC)
Yalıtıma UygunlukEvet — EN/IEC 60947-3
Görünür KesmeYok

Montaj, Bağlantı ve Dayanıklılık

Montaj / Bağlantı VaryantıSabit dikey montaj; ön veya sağ yandan kumanda seçenekli
Bağlantı ve TerminallerGüç devresi: çıplak kablo konnektörleri80 mm²
Güç devresi: pabuç-halka terminalleri 4 kablo(lar) 185 mm²
Sıkma TorkuGüç devresi: 44 N·m
Mekanik Dayanıklılık5000 cycles
Elektriksel DayanıklılıkAC-22A: 100 cycles 415 V AC 50/60 Hz
AC-22A: 100 cycles 690 V AC 50/60 Hz
AC-23A: 100 cycles 415 V AC 50/60 Hz
IP KorumaIP20 — IEC 60529 (terminal kapağı ile)
Boyutlar300 mm × 562 mm × 289 mm
StandartlarEN/IEC 60947-1
EN/IEC 60947-3
Sigorta, Kısa Devre ve Seçim Notu

Sigortalı yük ayırıcı ile devre kesici aynı koruma elemanı değildir. FuPacT cihazı yük altında anahtarlama/izolasyon işlevi sunarken kısa devre ve aşırı akım korumasının karakteristiğini takılan sigorta-link belirler. Bu nedenle yalnız ayırıcının amper değerine bakılarak sigorta seçilmemelidir.

Iq değeri sigorta ile birlikte geçerlidir. Teknik tabloda verilen 'sigortalar ile kesme kapasitesi' değerleri, uygun sigorta-link ve üretici koşullarıyla oluşan kombinasyon performansıdır; ayırıcı gövdesinin tek başına sigortasız kesme kapasitesi olarak yorumlanmamalıdır.

Öne Çıkan Özellikler

  • Sigortalı ayırma: Enerji ayırma işlevini uygun sigorta-link üzerinden aşırı akım ve kısa devre korumasıyla aynı güç yolunda birleştirir.
  • IEC 60947-3 sınıfı: Yük altında açma-kapama ve izolasyon işlevi ilgili kullanım kategorisi ve ürün verileri içinde değerlendirilir.
  • Sigorta seçimi kritik: NH4 sigorta boyutu kullanılmalıdır; koruma karakteristiği ve sigorta amperi uygulamanın kablo/yük koordinasyonuna göre seçilir.
  • Tam SKU uyumu: 4P, 1250 A ve Sabit dikey montaj; ön veya sağ yandan kumanda seçenekli yapısı aynı ailedeki diğer referanslardan seçim açısından ayrılır.
  • Koruma koordinasyonu: Sigortalarla verilen Iq kısa devre performansı doğru sigorta-link ve sistem koşullarıyla birlikte geçerlidir.

Kimler İçin İdeal?

  • Dağıtım panolarında sigorta tabanlı koruma ile manuel enerji ayırmayı aynı cihazda birleştiren projeler
  • Sanayi tesisleri ve MCC/ana dağıtım panolarında NH veya NFC sigortalı hat çıkışları
  • Bakım sırasında güvenli izolasyon ve sigorta üzerinden kısa devre koruması isteyen pano üreticileri
  • Kablo, arka plaka veya bara bağlantı mimarisini üretici referansıyla standardize eden elektrik dağıtım uygulamaları

Tipik Kullanım Alanları

  • Ana ve tali dağıtım hatları
  • MCC ve endüstriyel dağıtım panoları
  • Sigortalı hat koruma ve ayırma
  • Bara sistemli dağıtım panoları
  • Makine ve proses güç dağıtımı
  • Bakım / servis izolasyon noktaları

Seçim ve Uyumluluk Notu

LV481474 seçiminde yalnız nominal akım yeterli değildir. 1250 A gövde sınıfı ile birlikte 4P kutup/anahtarlama yapısı, NH4 sigorta standardı-boyutu ve Sabit dikey montaj; ön veya sağ yandan kumanda seçenekli bağlantı mimarisi birlikte doğrulanmalıdır. Sigortanın gG/aM veya başka karakteristiği, nominal akımı ve selektivite/koordinasyonu bağlı yük ve kablo tasarımına göre ayrıca seçilmelidir.

Muadil / İkame ve Yaşam Döngüsü Notu

Bu FuPacT referansı Schneider Electric'in güncel ürün kayıtlarında erişilebilir durumdadır. Doğrulanmış zorunlu bir ikame bildirimi bulunmadan tahmini muadil kodu verilmemiştir; alternatif seçiminde akım, kutup yapısı, sigorta standardı/boyutu ve montaj-bağlantı tipi korunmalıdır.

Montaj ve Devreye Alma Notları

  • Enerjiyi tamamen kesin; sigortalı güç dağıtımında kilitleme/etiketleme ve gerilimsizlik doğrulamasını uygulayın.
  • Yalnız NH4 standardına uygun ve proje tarafından boyutlandırılmış sigorta-link kullanın.
  • Sabit dikey montaj; ön veya sağ yandan kumanda seçenekli bağlantı geometrisini pano/bara sistemiyle birebir eşleştirin.
  • Güç terminallerini üretici sıkma torkuyla bağlayın; bara ve kabloları mekanik yük bindirmeyecek şekilde destekleyin.
  • Devreye alma sonrasında açık-kapalı mekanik hareketi, izolasyon durumunu, sigorta yerleşimini ve faz/kutup sürekliliğini kontrol edin.

Neden Elektrofors?

Schneider Electric LV481474, FuPacT GS GSD1250, 1250 Amper, 4P, NH4 Sigortalı Yük Ayırıcı satın alınırken tam ürün kodu, akım sınıfı, kutup/anahtarlama yapısı, sigorta boyutu ve pano bağlantı mimarisi birlikte doğrulanmalıdır. Elektrofors ürün sayfasından fiyat ve stok bilgisini inceleyebilir, doğru Schneider Electric FuPacT referansı üzerinden sipariş oluşturabilirsiniz.

  • Sigorta uyumu: NH/NFC standardı ve fiziksel sigorta boyutu tam ürünle eşleştirilir.
  • Kutup doğruluğu: 3P, 4P ve ISFL içindeki 1/3 kutup anahtarlanabilir varyantlar ayrılır.
  • Montaj doğruluğu: Arka plaka, 60/100/185 mm bara ve terminal tipleri birbirinin yerine varsayılmaz.
  • Yaşam döngüsü: Bölgesel ticari durum farklıysa doğrulanmamış doğrudan ikame kodu üretilmez.

Teknik içerik, Elektrofors ürün verileri ile Schneider Electric'in resmî FuPacT GS, ISFT ve ISFL ürün kayıtları çapraz kontrol edilerek hazırlanmıştır. Nihai seçimde tam ürün kodu, sigorta standardı/boyutu, nominal akım, kutup/anahtarlama yapısı, kullanım kategorisi ve pano bağlantı mimarisi doğrulanmalıdır.
