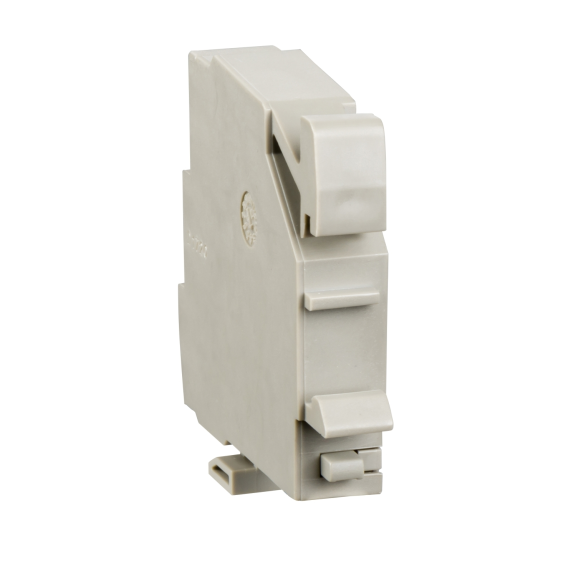

Schneider Electric LV833170SP, MasterPact MTZ, Çekmeceli Açık Tip Güç Şalterleri için CE/CD/CT Konum Kontağı, 1K/A
Ürün Görselleri Temsilidir! %62 İndirim Stok Sorunuz

Schneider Electric LV833170SP, MasterPact MTZ, Çekmeceli Açık Tip Güç Şalterleri için CE/CD/CT Konum Kontağı, 1K/A

Şimdi alın, vade farksız taksitle ödeyin.
30.000 TL üzeri alışverişlerde
Vade farksız taksitli ödeme

30.000 TL üzeri alışverişlerde, ödeme adımında Schneider Electric Sanal POS’u seçerek kartınıza uygun vade farksız taksitlerden yararlanabilirsiniz.

  • Güncel taksit seçenekleri kartınıza ve bankanıza göre değişebilir.
  • Taksit planını ve toplam tutarı işlemi onaylamadan önce güvenli ödeme ekranında kontrol edin.
  • Kart bilgilerinizi yalnızca güvenli ödeme sayfasına girin.
  • Siparişiniz, ödeme sonucu doğrulandıktan sonra güncellenir.

Ödeme adımında Schneider Electric Sanal POS’u seçin; kredi kartınıza uygun vade farksız taksitlerden yararlanın. Güncel taksitler ve toplam tutar güvenli ödeme ekranında gösterilir.

  • Stok Durumu: Stok Sorunuz
  • Marka: Schneider Electric
  • Ürün Kodu: LV833170SP
  • Ean Barkodu: 3606481186256
  • Üretim Yeri: Fransa
0 yorum yapılmış. / Sizde Yorum Yapın!
2.386,38TL
6.279,96TL
KDV Hariç: 1.988,65TL
Fiyat ve Tedarik Bilgisi Alın Teklif İsteyin
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
  • Kargo ücretsiz
    Ücretsiz kargo koşulları

    Sepet toplamı 15.000 TL ve üzerindeki siparişlerde kargo ücreti alınmaz.

    15.000 TL altındaki siparişlerde 275 TL sabit kargo uygulanır.

    15.000 TL ve üzeri siparişlerde

    Sepet toplamınız 15.000 TL ve üzerindeyse siparişinize kargo ücreti yansıtılmaz.

  • 275 TL sabit kargo
    Sabit kargo koşulları

    15.000 TL altındaki siparişlerde kargo bedeli sabit 275 TL olarak uygulanır.

    Sepet toplamı 15.000 TL ve üzerine ulaştığında kargo ücretsizdir.

    15.000 TL altı siparişlerde

    15.000 TL altındaki siparişlerinizde kargo bedeli sabit 275 TL olarak uygulanır.

  • Havale / EFT ile %2,5 indirim
    Havale / EFT indirimi

    Havale / EFT ile ödenen 15.000 TL ve üzeri siparişlere %2,5 indirim otomatik uygulanır.

    Bu avantaj havale / EFT ödeme yöntemi için geçerlidir.

    15.000 TL ve üzeri siparişlerde

    15.000 TL ve üzeri siparişlerinizde havale / EFT ödemesine %2,5 indirim otomatik uygulanır.

Schneider Electric LV833170SP, MasterPact MTZ, Çekmeceli Açık Tip Güç Şalterleri için CE/CD/CT Konum Kontağı, 1K/A

Schneider Electric LV833170SP, MasterPact MTZ1 / MTZ2 / MTZ3 çekmeceli açık tip güç şalterlerinde bağlı / bağlantısı kesik / test konumu bilgisini elektriksel olarak izlemek için kullanılan yardımcı konum kontağıdır. MasterPact MTZ çekmeceli cradle üzerinde CE, CD veya CT konum bilgisinden biri için kullanılabilen standart yedek konum kontağıdır.

Kontak yapısı 1 NA/NK (Form C) değiştirici kontak ve kontak seviyesi standart tiptedir. Elektriksel anahtarlama sınıfı 6 A / 240 V AC sınıfı; minimum güvenilir yük seviyesi 100 mA / 24 V olarak değerlendirilir.

CE/CD/CT konumunun anlamı: Hangi pozisyon bilgisini vereceği, kontak bloğunun cradle üzerindeki ilgili CE/CD/CT aktüatör konumuna montajıyla belirlenir. Bu kontak ana güç devresini anahtarlamaz; yalnız çekmece/cradle mekanik konumunun kumanda ve izleme sistemine bildirilmesini sağlar.

Schneider Electric LV833170SP fiyatı, stok durumu ve teslimat seçenekleri için Elektrofors ürün bilgisini inceleyebilirsiniz. Sipariş öncesinde MasterPact MTZ1 / MTZ2 / MTZ3 uyumluluğunu, CE/CD/CT konum işlevini, 1 NA/NK (Form C) değiştirici kontak kontak yapısını ve pano sinyal devresinin akım-gerilim seviyesini doğrulamanız önerilir.

Schneider ElectricLV833170SPCE/CD/CTBağlı / bağlantısı kesik / test konumu1 NA/NK (Form C) değiştirici kontak

Teknik Özellikler

Konum ve Kontak Özellikleri

MarkaSchneider Electric
Ürün Kodu / EANLV833170SP / 3606481186256
Ürün TipiÇekmece / cradle konum yardımcı kontağı
Uyumlu SeriMasterPact MTZ1 / MTZ2 / MTZ3
Montaj TipiÇekmeceli
Konum KoduCE/CD/CT
İzlenen KonumBağlı / bağlantısı kesik / test konumu
Kontak Düzeni1 NA/NK (Form C) değiştirici kontak
Kontak TipiStandart
Elektriksel Sınıf6 A / 240 V AC sınıfı
Minimum Yük100 mA / 24 V

İşlevsel Bilgiler

Ana İşlevMasterPact MTZ çekmeceli cradle üzerinde CE, CD veya CT konum bilgisinden biri için kullanılabilen standart yedek konum kontağıdır.
Ana Güç AnahtarlamasıYapmaz; yalnız mekanik konum bilgisi sağlar
Tipik Sinyal KullanımıPLC / SCADA / BMS / pano sinyalizasyonu / elektriksel kilitleme
Teknik Seçim ve Fonksiyon Notu

LV833170SP standart değiştirici kontak, cradle üzerindeki uygun aktüatör konumuna göre CE, CD veya CT bilgisinden biri için kullanılabilir. Kontak bloğunun hangi konumu bildireceği montaj noktasına bağlıdır.

Öne Çıkan Özellikler

  • CE/CD/CT konum bildirimi: Bağlı / bağlantısı kesik / test konumu bilgisini pano veya otomasyon sistemine taşır.
  • 1 NA/NK (Form C) değiştirici kontak: NO/NC mantığıyla farklı kumanda ve izleme devrelerine uyarlanabilir.
  • Standart kontak: Minimum yük ve anahtarlama sınırları dikkate alınarak kullanılmalıdır.
  • Çekmeceli ACB izleme: Şalterin cradle içindeki mekanik konumu uzaktan takip edilebilir.
  • Durum kontağıdır: Şalteri açmaz, kapatmaz ve koruma fonksiyonunu değiştirmez.
  • Yedek parça yapısı: MTZ1/MTZ2/MTZ3 cradle pozisyon anahtarlama düzeninde CE/CD/CT uygulamalarından biri için kullanılabilir.

Kimler İçin İdeal?

  • Çekmeceli ACB konumunu PLC veya SCADA üzerinden izleyen ana dağıtım panoları
  • Bağlı, test ve bağlantısı kesik konumları kumanda mantığında kullanan tesisler
  • Elektriksel kilitleme ve kaynak transfer senaryolarında çekmece konum bilgisi gereken uygulamalar
  • MasterPact MTZ1 / MTZ2 / MTZ3 bakım ve retrofit ekipleri

Tipik Kullanım Alanları

  • Çekmece konum izleme
  • PLC / SCADA sinyalizasyonu
  • Elektriksel kilitleme
  • Kaynak transfer sistemleri
  • Ana dağıtım panoları
  • Bakım ve devreye alma

Seçim ve Uyumluluk Notu

LV833170SP seçiminde MasterPact MTZ1 / MTZ2 / MTZ3, CE/CD/CT konum işlevi, 1 NA/NK (Form C) değiştirici kontak kontak yapısı ve sinyal devresinin elektriksel yükü birlikte doğrulanmalıdır. CE, CT ve CD kontakları aynı fiziksel işlevi yapmaz: CE bağlı konumu, CT test konumunu, CD ise bağlantısı kesik konumu bildirir. OF ana kontak açık/kapalı durumu ve PF kapamaya hazır sinyali bu kontaklardan farklı işlevlerdir.

Muadil / İkame ve Yaşam Döngüsü Notu

LV833170SP için bu açıklamada doğrulanmamış otomatik bir muadil kodu verilmemiştir. Sipariş veya bakım değişiminde aynı şalter ailesi, çekmeceli mekanik yapı, konum işlevi ve kontak elektriksel sınıfı birlikte doğrulanmalıdır.

Montaj ve Devreye Alma Notları

  • Ana güç ve yardımcı devreleri enerjisiz bırakın; kilitleme/etiketleme prosedürünü uygulayın.
  • Kontak referansının MasterPact MTZ1 / MTZ2 / MTZ3 çekmeceli şalter/cradle yapısıyla uyumlu olduğunu doğrulayın.
  • Kontak bloğunu CE/CD/CT konum aktüatörünün çalıştıracağı üretici montaj noktasına yerleştirin.
  • NO/NC uçlarını pano kumanda şemasındaki sinyal ve kilitleme mantığına göre bağlayın.
  • Kontak yükünü 6 A / 240 V AC sınıfı ve minimum 100 mA / 24 V sınırları içinde tutun.
  • Devreye almada çekmeceyi ilgili bağlı / bağlantısı kesik / test konumu konumuna getirerek kontak sürekliliği ve pano sinyalinin doğru değiştiğini test edin.

Neden Elektrofors?

Schneider Electric LV833170SP seçilirken yalnız 1K/A kontak bilgisine değil; hangi çekmece konumunun izleneceğine ve şalter/cradle ailesine de bakılmalıdır. Elektrofors, Schneider Electric Online Satış Partneri olarak doğru CE/CD/CT referansının teknik eşleşmesinin kontrol edilmesine yardımcı olur.

  • Konum ayrımı: CE, CT ve CD sinyalleri uygulamaya göre doğru referansla eşleştirilir.
  • Kontak kontrolü: 1NA/NK yapı, minimum yük ve anahtarlama kapasitesi kontrol edilir.
  • Şalter uyumu: MasterPact NT/NW, ComPact NS ve MasterPact MTZ çekmeceli yapıları doğru ürünle eşleştirilir.
  • Mağazadan teslim: Uygun stok durumunda Ankara İvedik OSB mağazamızdan teslim seçeneği değerlendirilebilir.

Teknik içerik Schneider Electric'in MasterPact NT/NW, ComPact NS ve MasterPact MTZ çekmece konum kontakları katalogları, güncel ürün kayıtları ve CE/CD/CT bakım dokümanları esas alınarak hazırlanmıştır. Nihai seçimde tam ürün kodu, çekmece konumu, kontak tipi, elektriksel yük ve güncel montaj talimatı doğrulanmalıdır.
