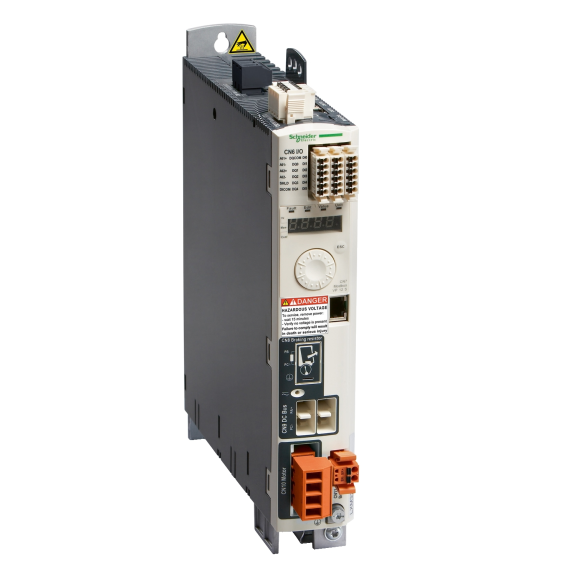

Schneider Electric LXM32CU90M2, Lexium 32, 0.45 kW, 3 Amper, Kompakt Servo Sürücü, Monofaze 200-240 Volt AC, Modbus, Pulse veya Analog Sürme
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LXM32CU90M2
- Ean Barkodu: 3606480076657
- Üretim Yeri: Endonezya
34.514,81TL
66.374,63TL
KDV Hariç: 28.762,34TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LXM32CU90M2 - Lexium - servo sürücü - Lexium 32-monofaze besleme gerilimi 115/230V |
| Ürün Serisi | Lexium 32 |
| Ürün Yada Bileşen Tipi | Hareket servo sürücü |
| Ürün Grubu | LXM32C |
| Sürücü Biçimi | Kitap |
| Faz Ağ Sayısı | Monofaze |
| Besleme Gerilimi Limitleri | 170…264 V 85…132 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frakansı | 47,5...63 Hz |
| Nominal Besleme Gerilimi(Us) | 100...120 V % - 15...10 200...240 V % - 15...10 |
| EMC Filtresi | Entegre |
| Çıkış Akımı(3sn Tepe) | 6 A -de 115 V için 5 s 9 A -de 230 V için 5 s |
| Maksimum Sürekli Güç | 400 W -de 115 V 900 W -de 230 V |
| Sürekli Çıkış Akımı | 3 A -de 8 kHz |
| Nominal Güç | 0,3 kW -de 115 V 8 kHz 0,5 kW -de 230 V 8 kHz |
| Hat Akımı | 4,5 A, THDI 166 % -de 230 V, hat bobini olmadan 5,2 A, THDI 90 % -de 115 V, harici hat bobini ile 'in2 mH 5,4 A, THDI 159 % -de 115 V, hat bobini olmadan 6,3 A, THDI 107 % -de 230 V, harici hat bobini ile 'in2 mH |
| Tamamlayıcı Özellikler | |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablo Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Maksimum Sızıntı Akımı | 30 mA |
| Dijital Giriş Sayısı | 2 güvenlik ayrık giriş(ler) 6 lojik ayrık giriş(ler) |
| Ürün Uyumluluğu | Servo motor BMH (70 mm, 1 motor yigini) Servo motor BSH (55 mm, 1 motor yigini) Servo motor BSH (55 mm, 2 motor yigini) Servo motor BSH (55 mm, 3 motor yigini) Servo motor BSH (70 mm, 1 motor yigini) |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Giriş Gerilimi | 24 V DC için güvenlik 24 V DC için lojik |
| Kontrol Sinyali Tipi | Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m Darbeli çıkış (PTO) RS422 <500 kHz <100 m Servo motor enkoder geri beslemesi |
| Dijital Giriş Tipi | Güvenlik (STO_A grubu, STO_B grubu terminaller) Lojik (DI terminaller) |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 5 |
| Aşırı Gerilim Kategorisi | III |
| Konnektör Tipi | RJ45 (CN7 etiketli) için Modbus |
| Analog Giriş Sayısı | 2 |
| Koruma Tipi | Kısa devrelere karşı: çıkış sinyali Ters polariteye karşı: giriş sinyali |
| Genişlik | 48 mm |
| Yükseklik | 270 mm |
| Analog Giriş Tipi | ANA1+/ANA1-, ANA2+/ANA2- analog giriş: diferansiyel +/- 10 V, empedans: >= 20 Ohm, çözünürlük: 14 bit |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma), entegre |
| İşaretleme | CE |
| Anahtarlama Frekansı | 8 kHz |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Çıkış Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu 0,25 µs...1,5 ms için DI |
| Çalışma Konumu | Dikey +/- 10 derece |
| Derinlik | 237 mm |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Ürün Ağırlığı | 1,7 kg |
| Sıkma Torku | CN1: 0,7 N.m CN10: 0,7 N.m CN8: 0,5 N.m |
| Frenleme Akımı | 50 mA |
| Durum LED Göstergesi | 1 LED (kırmızı) servo sürücü gerilimi |
| Mutlak Doğruluk Hatası | < +/- % 0,5 |
| Dijital Giriş Lojiği | Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10) |
| Haberleşme Arayüzü | Modbus, entegre |
| Güvenlik Seviyesi | PL = e 'e uygunISO 13849-1 SIL 3 'e uygunEN/IEC 61508 |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İletim Hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
| Örnekleme Süresi | ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog DI: 0,25 ms gizli |
| Adres Sayısı | 1…247 için Modbus |
| Devreye Alma Bağlantı Noktası | 2 telli RS485 çoklu priz için Modbus |
| Doğrusallık Hatası | < +/- % 0,1 |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 |
| IP Koruma Sınıfı | IP20 conforming to EN/IEC 60529 IP20 conforming to EN/IEC 61800-5-1 |
| Ürün Sertifikaları | CSA TÜV UL |
| Çevresel Özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Depolama Ortam Koşulları | -25…70 °C |
| Elektromanyetik Uyumluluk | 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma Yüksekliği | <= 1000 m olmadan > 1000...3000 m koşullarla |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Soğutmanın Tipi | Doğal konveksiyon |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 8,5 cm |
| Paket 1 Genişliği | 33 cm |
| Paket 1 Uzunluğu | 27,6 cm |
| Paket 1 Ağırlığı | 2,093 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 3 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 7,195 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 24 |
| Paket 3 Yüksekliği | 80 cm |
| Paket 3 Genişliği | 80 cm |
| Paket 3 Uzunluğu | 60 cm |
| Paket 3 Ağırlığı | 65,3 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
