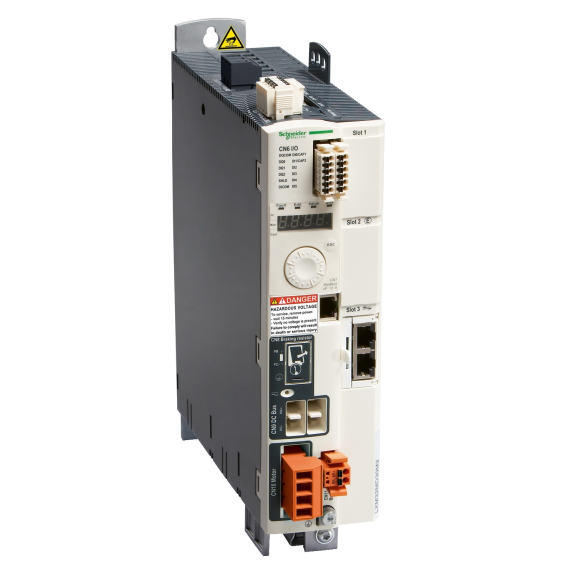

Schneider Electric LXM32MD12N4, Lexium 32, 0.7 kW, 3 Amper, Modüler Servo Sürücü, Trifaze 380-480 Volt AC, Motion Sequence, Modbus
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: LXM32MD12N4
- Ean Barkodu: 3606480076879
- Üretim Yeri: Endonezya
40.521,71TL
77.926,37TL
KDV Hariç: 33.768,09TL
10.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 10.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
10.000 TL Altı: 200 TL Sabit Kargo
?
10.000 TL altı siparişlerde kargo bedeli sabit olarak 200 TL’dir.
Havale / EFT: %2,5 İndirim (10.000 TL+)
?
10.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | LXM32MD12N4 - Lexium - servo sürücü - Lexium 32 - trifaze besleme gerilimi 208/4 |
| Ürün Serisi | Lexium 32 |
| Ürün Yada Bileşen Tipi | Hareket servo sürücü |
| Ürün Grubu | LXM32M |
| Sürücü Biçimi | Kitap |
| Faz Ağ Sayısı | Trifaze |
| Besleme Gerilimi Limitleri | 170…264 V 323…528 V |
| Besleme Frekansı | 50/60 Hz - 5...5 % |
| Şebeke Frakansı | 47,5...63 Hz |
| Nominal Besleme Gerilimi(Us) | 200...240 V % - 15...10 380...480 V % - 15...10 |
| EMC Filtresi | Entegre |
| Çıkış Akımı(3sn Tepe) | 12 A -de 208 V için 5 s 12 A -de 480 V için 5 s |
| Maksimum Sürekli Güç | 1600 W -de 400 V 1600 W -de 480 V 800 W -de 208 V |
| Sürekli Çıkış Akımı | 3 A -de 8 kHz |
| Nominal Güç | 0,7 kW -de 208 V 8 kHz 0,9 kW -de 400 V 8 kHz 0,9 kW -de 480 V 8 kHz |
| Hat Akımı | 2,4 A, THDI 182 % -de 480 V, hat bobini olmadan 2,9 A, THDI 177 % -de 400 V, hat bobini olmadan 2,9 A, THDI 98 % -de 480 V, harici hat bobini ile 'in2 mH 3,1 A, THDI 79 % -de 208 V, harici hat bobini ile 'in2 mH 3,4 A, THDI 90 % -de 400 V, harici hat bobini ile 'in2 mH 3,6 A, THDI 136 % -de 208 V, hat bobini olmadan |
| Tamamlayıcı Özellikler | |
| Elektrik Yalıtımı | Güç ve kontrol arasında |
| Kablo Tipi | Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Maksimum Sızıntı Akımı | 30 mA |
| Dijital Giriş Sayısı | 2 güvenlik ayrık giriş(ler) 2 yakalama ayrık giriş(ler) 4 lojik ayrık giriş(ler) |
| Ürün Uyumluluğu | Servo motor BMH (100 mm, 1 motor yigini) Servo motor BMH (70 mm, 1 motor yigini) Servo motor BMH (70 mm, 2 motor yigini) Servo motor BMH (70 mm, 3 motor yigini) Servo motor BSH (100 mm, 1 motor yigini) Servo motor BSH (55 mm, 3 motor yigini) Servo motor BSH (70 mm, 1 motor yigini) Servo motor BSH (70 mm, 2 motor yigini) Servo motor BSH (70 mm, 3 motor yigini) |
| Dijital Çıkış Tipi | Lojik çikislar (DO)24 V DC |
| Dijital Giriş Gerilimi | 24 V DC için güvenlik 24 V DC için lojik 24 V DC için yakalama |
| Kontrol Sinyali Tipi | Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (açık kollektör) <10 kHz <1 m Darbe/yön (P/D), A/B, CW/CCW 5 V, 24 V bağlantı (itme-çekme) <200 kHz <10 m Darbe/yön (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m Darbeli çıkış (PTO) RS422 <500 kHz <100 m Servo motor enkoder geri beslemesi |
| Dijital Giriş Tipi | Güvenlik (STO_A grubu, STO_B grubu terminaller) Lojik (DI terminaller) Yakalama (CAP terminaller) |
| Yanıt Süresi | <= 5 ms STO_A grubu, STO_B grubu |
| Dijital Çıkış Sayısı | 3 |
| Aşırı Gerilim Kategorisi | III |
| Konnektör Tipi | RJ45 (CN7 etiketli) için Modbus |
| Koruma Tipi | Kısa devrelere karşı: çıkış sinyali Ters polariteye karşı: giriş sinyali |
| Genişlik | 68 mm |
| Yükseklik | 270 mm |
| Güvenlik Fonksiyonu | SLS (güvenli hız limiti), ayrılmış eSM güvenlik kartı ile SOS (güvenli çalışma durdurma), ayrılmış eSM güvenlik kartı ile SS1 (güvenli durdurma 1), ayrılmış eSM güvenlik kartı ile SS2 (güvenli durdurma 2), ayrılmış eSM güvenlik kartı ile STO (güvenli tork kapatma), entegre |
| İşaretleme | CE |
| Anahtarlama Frekansı | 8 kHz |
| Dijital Çıkış Lojiği | Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2 |
| Çıkış Yanıt Süresi | 250 µs (DO) için gizli çikislar |
| Kontak Sıçrama Süresi | <= 1 ms için STO_A grubu, STO_B grubu 0,25 µs...1,5 ms için DI 2 µs için CAP |
| Çalışma Konumu | Dikey +/- 10 derece |
| Derinlik | 237 mm |
| Dijital Çıkış Gerilimi | <= 30 V DC |
| Ürün Ağırlığı | 1,9 kg |
| Sıkma Torku | CN1: 0,7 N.m CN8: 0,5 N.m U/T1, V/T2, W/T3: 0,7 N.m |
| Frenleme Akımı | 50 mA |
| Durum LED Göstergesi | 1 LED (kırmızı) servo sürücü gerilimi |
| Dijital Giriş Lojiği | Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1 |
| Elektrikli Bağlantı | Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1) Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (U/T1, V/T2, W/T3) |
| Haberleşme Arayüzü | CANmotion, ayrılmış haberleşme kartlı CANopen, ayrılmış haberleşme kartlı DeviceNet, ayrılmış haberleşme kartlı EtherCAT, ayrılmış haberleşme kartlı Ethernet/IP, ayrılmış haberleşme kartlı G/Ç, ayrılmış haberleşme kartlı Modbus, entegre Profibus, ayrılmış haberleşme kartlı Profinet, ayrılmış haberleşme kartlı |
| Güvenlik Seviyesi | PL = e 'e uygunISO 13849-1 SIL 3 'e uygunEN/IEC 61508 |
| Sinyalleme Fonksiyonu | Hataların ekranı 7 segment |
| İletim Hızı | 9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus |
| Örnekleme Süresi | 0,25 ms DI: 0,25 ms gizli |
| Adres Sayısı | 1…247 için Modbus |
| Devreye Alma Bağlantı Noktası | 2 telli RS485 çoklu priz için Modbus |
| Uygun Ortam Koşulları | |
| Standartlar | EN/IEC 61800-3 EN/IEC 61800-5-1 |
| IP Koruma Sınıfı | IP20 conforming to EN/IEC 60529 IP20 conforming to EN/IEC 61800-5-1 |
| Ürün Sertifikaları | CSA TÜV UL |
| Çevresel Özellik | Sınıf 3C1 'e uygunIEC 60721-3-3 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 61800-5-1 |
| Depolama Ortam Koşulları | -25…70 °C |
| Elektromanyetik Uyumluluk | 1,2/50 µs şok dalgaları bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-5 Elektrik hızlı geçici/patlama bağışıklık testi, seviye 4 'e uygunEN/IEC 61000-4-4 Elektromanyetik alanlara duyarlılık, seviye 3 'e uygunEN/IEC 61000-4-3 Elektrostatik deşarj bağışıklık testi, seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli EMC, kategori C2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 1 ve 2 'e uygunEN/IEC 61800-3 Iletimli EMC, ortam 2 kategori C3 'e uygunEN/IEC 61800-3 Iletimli EMC, sınıf A grup 1 'e uygunEN 55011 Iletimli EMC, sınıf A grup 2 'e uygunEN 55011 Yayılmalı EMC, kategori C3 'e uygunEN/IEC 61800-3 Yayılmalı EMC, sınıf A grup 2 'e uygunEN 55011 |
| Çalışma İçin Ortam Hava Sıcaklığı | 0…50 °C 'e uygunUL |
| Bağıl Nem | Sınıf 3K3 (% 5 - 85) yoğuşmasız 'e uygunIEC 60721-3-3 |
| Çalışma Yüksekliği | <= 1000 m olmadan > 1000...3000 m koşullarla |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunEN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60028-2-27 |
| Soğutmanın Tipi | Entegre fan |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 10,5 cm |
| Paket 1 Genişliği | 27,5 cm |
| Paket 1 Uzunluğu | 33 cm |
| Paket 1 Ağırlığı | 2,448 kg |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 2 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 5,72 kg |
| Paket 3 Birim Türü | P06 |
| Paket 3'deki Birim Sayısı | 16 |
| Paket 3 Yüksekliği | 80 cm |
| Paket 3 Genişliği | 80 cm |
| Paket 3 Uzunluğu | 60 cm |
| Paket 3 Ağırlığı | 58,268 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
