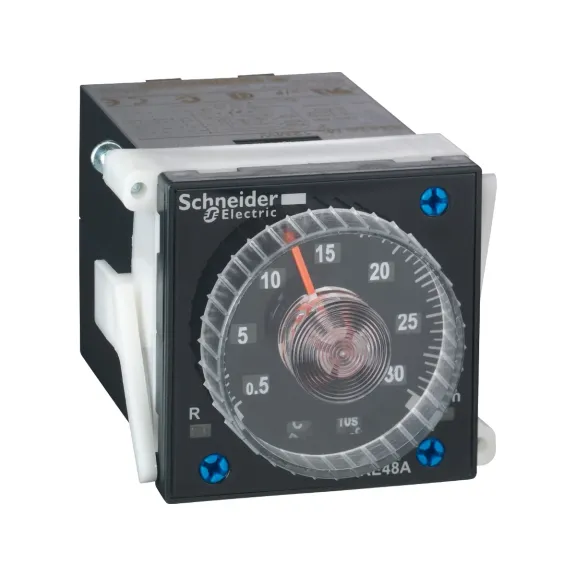

Schneider Electric RE48AMH13MW, Harmony RE48, Çok Fonksiyonlu, 0.02sn-300s, Pano Tipi Zaman Rölesi, 8 Pin, 2 K/A Röle Çıkışlı, 24-240 Volt AC/DC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: RE48AMH13MW
- Ean Barkodu: 3389110649734
- Üretim Yeri: Endonezya
3.697,44TL
KDV Hariç: 3.081,20TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | RE48AMH13MW - Çok İşlevli Röle, Harmony Zamanlayıcı Röleleri, 5A, 1Co+1Co Zamanlı, 0,02S...300H, Zaman Gecikmesi, 24. |
| Ürün Serisi | Harmony Zamanlayıcı Röleleri |
| Ürün Yada Bileşen Tipi | Panel-mounted/plug-in timer relay |
| Dijital Çıkış Tipi | Röle |
| Bileşen Adı | RE48 |
| Genişlik | 48 mm |
| Nominal Akım(Ir) | 5 A |
| Zaman Gecikme Aralığı | 0.02...1.2 s 0.05...3 s 0.2...12 h 0.2...12 min 0.2...12 s 0.5...30 h 0.5...30 min 0.5...30 s 2...120 h 2...120 min 2...120 s 5...300 h 5...300 min 5...300 s |
| Kontak Tipi ve Yapısı | 1 K/A + 1 K/A zamanlı veya anlık kontak, AgNi (kadmiyumsuz) |
| Gerilim Aralığı | 0,85...1,1 Us AC 0,9...1,1 Us DC |
| Elektrikli Bağlantı | Takılabilir alt taban 8 pim(ler) |
| Nominal Besleme Gerilimi(Us) | 24...240 V AC/DC 50/60 Hz |
| Tamamlayıcı Özellikler | |
| Ürün Ön Plaka Boyutu | 48 x 48 mm |
| Pim Biçimi | Silindir |
| Kesme Kapasitesi | 1250 VA |
| Güç Tüketimi(VA) | 6 VA -de 240 V |
| Kontrol Tipi | Test butonsuz |
| Sıcaklık Sapması | Maksimum ayar değerinin +/- % 0,02'si/°C 'e uygunIEC 61812-1 |
| Minimum Darbe Süresi | 20 ms |
| Çıkış Gerilimi | 240 V -de 1,5 A AC-15 240 V -de 5 A AC-12 30 V -de 2 A DC-13 |
| Güç Tüketimi(W) | 2 W -de 240 V |
| Maksimum Anahtarlama Gerilimi | 250 V AC/DC |
| Yüklü Faktör | 100 % |
| Açma Süresi | 55 ms |
| Gerilim Sapması | Maksimum ayar değerinin +/- % 0,2'si/V -de 48...240 V Maksimum ayar değerinin +/- % 1'i/V -de 24...48 V |
| Zaman Gecikmesinin Ayar Doğruluğu | Tam ölçeğin +/- % 10'u -de 25 °C 'e uygunIEC 61812-1 Tam ölçeğin +/- % 5'i -de 25 °C 'e uygunIEC 61812-1 |
| Muhafaza Malzemesi | Kendiliğinden sönen |
| Montaj Desteği | Panel montajlı: sistem ürünle birlikte sağlanır Tabana monte: soket |
| Zaman Gecikmesi Türü | Güç açma gecikmesi - A1- Delay on energization Güç açma gecikmesi - A2- Delay on energization Yazdırma aralığı - H1-Pulse-on energization Yazdırma aralığı - H2-Pulse-on energization |
| Mekanik Dayanıklılık | 30000000 cycles |
| Elektriksel Dayanıklılık | 100000 cycles |
| Tekrarlama Doğruluğu | Maksimum ayar değerinin +/- % 0,2'si 'e uygunIEC 61812-1 |
| İşaretleme | CE |
| Sıfırlama Süresi | 25 ms enerji kesmede |
| Maksimum Anahtarlama Akımı | 5 A |
| Ürün Ağırlığı | 0,14 kg |
| Yerel Sinyalleme | Çıkış rölesi durumu: 1 LED (sarı) Sabitte: röle enerjili, süren zamanlama yok: LED göstergesi (yeşil) Yanıp sönen: röle enerjili zamanlama sürüyor: LED göstergesi (yeşil) |
| Kesinti Dayanımı | 1 kV diferansiyel mod 'e uygunIEC 61000-4-5 seviye 3 2 kV ortak mod 'e uygunIEC 61000-4-5 seviye 3 |
| Minimum Anahtarlama Akımı | 100 mA |
| Mevcut Fonksiyonlar | A1- Delay on energization-2 K/A A2- Delay on energization-2 K/A H1-Pulse-on energization-2 K/A H2-Pulse-on energization-2 K/A |
| Fonksiyon Sayısı | 4 |
| Uygun Ortam Koşulları | |
| Nem Sapması | Maksimum ayar değerinin +/- 0,05 %/%RH 'e uygunIEC 61812-1 |
| Standartlar | 73/23/EEC 89/336/EEC 93/68/EEC EN 50081-1/2 EN 50082-1/2 IEC 60669-2-3 IEC 61812-1 |
| IP Koruma Sınıfı | IP40 'e uygunIEC 60529 (muhafaza) IP50 'e uygunIEC 60529 (ön yüz) |
| Ürün Sertifikaları | C-Tick CSA cULus UL |
| Elektrik Çarpmalarına Karşı Koruma | 4 kV Sınıf III 'e uygunIEC 60664-1 4 kV Sınıf III 'e uygunIEC 61812-1 |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| Dielektrik Gücü | 2 kV 1 mA/1 dakika 'e uygunIEC 61812-1 |
| Depolama Ortam Koşulları | -40…70 °C |
| Bağıl Nem | 93 % yoğuşmasız 'e uygunIEC 60068-2-3 |
| Mikro Kırılmalara Bağışıklık | 5 ms |
| Kesinti Yayılımlı/İletimli | Sınıf B 0,15...30 MHz 'e uygunEN 55022 (EN 55011 group 1) |
| Titreşim Direnci | 0,35 mm (f= 10…55 Hz) 'e uygunIEC 60068-2-6 |
| Elektromanyetik Alanlara Karşı Direnç | 10 V/m 26 MHz - 1 GHz 'e uygunIEC 61000-4-3 seviye 3 |
| Elektrostatik Deşarj Direnci | 6 kV kontakta 'e uygunIEC 61000-4-2 seviye 3 8 kV havada 'e uygunIEC 61000-4-2 seviye 3 |
| Hızlı Geçici Akımlara Direnç | 2 kV 'e uygunIEC 61000-4-4 seviye 3 (doğrudan) 4 kV 'e uygunIEC 61000-4-4 level 4 (doğrudan) |
| Telsiz Elektrik Alanlara Bağışıklık | 10 V (0,15...80 MHz) 'e uygunIEC 61000-4-6 seviye 3 |
| Gelen Cihaz | 30 % / 10 ms 'e uygunIEC 61000-4-11 60 % / 100 ms 'e uygunIEC 61000-4-11 95 % / 5 s 'e uygunIEC 61000-4-11 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 5,700 cm |
| Paket 1 Genişliği | 10,500 cm |
| Paket 1 Uzunluğu | 6,200 cm |
| Paket 1 Ağırlığı | 127,000 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 30 |
| Paket 2 Yüksekliği | 15,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 4,293 kg |
| Garanti Koşulları | |
| Garanti | 18 місяців |
