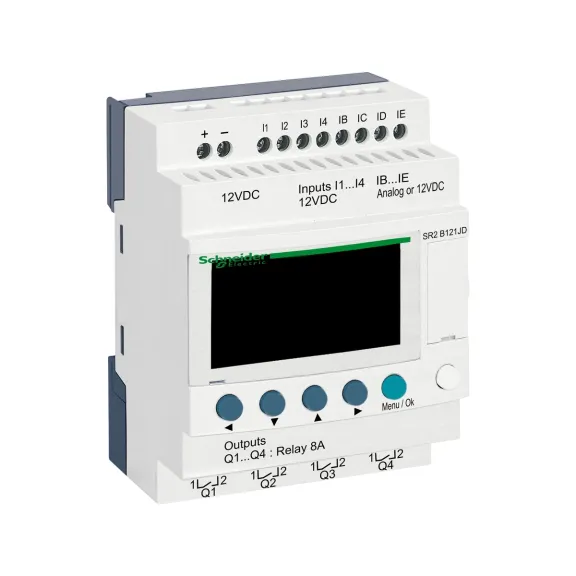

Schneider Electric SR2B121JD, Zelio Logic, Kompakt Akıllı Röle, 8 Dijital Giriş, 4 Röle Çıkış, 12 Volt DC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: SR2B121JD
- Ean Barkodu: 3389110549171
- Üretim Yeri: Fransa
8.457,35TL
KDV Hariç: 7.047,79TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | SR2B121JD - kompakt akıllı röle Zelio Logic - 12 G Ç - 24 V DC - sa |
| Ürün Serisi | Zelio Logic |
| Ürün Yada Bileşen Tipi | Kompakt akıllı röle |
| Tamamlayıcı Özellikler | |
| Yerel Ekran | Ile |
| Kontrol Şeması Satır Sayısı | 0…240ile ladder programlama 0…500ile FBD programlama |
| Maksimum Besleme Akımı | 120 mA (uzatma olmadan) |
| Kontroller | Her güç verildiğinde program belleği |
| Nominal Besleme Gerilimi(Us) | 12 V DC |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| Analog Giriş Çözünürlüğü | Maksimum gerilimde 8 bit |
| Kontak Tipi ve Yapısı | NA için röle çıkışı |
| Dijital Giriş Sayısı | 8 'e uygunIEC 61131-2 Tip 1 |
| Geçerli Durum 1 Garanti | >= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) >= 2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| Döngü Süresi | 6…90 ms |
| LSB Değeri | 39 mV için analog giriş devresi |
| Dijital Giriş Gerilimi | 12 V DC |
| Ters Polarite Koruması | Ile |
| Gerilim Durumu 1 Garanti | >= 5,6 V için I1...IA ve IH...IR Dijital giriş devresi >= 7 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| Dijital Giriş Tipi | Dirençli |
| Yanıt Süresi | 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı |
| Gerilim Durumu 0 Garanti | <= 2,4 V için I1...IA ve IH...IR Dijital giriş devresi <= 3 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| Aşırı Gerilim Kategorisi | III 'e uygunIEC 60664-1 |
| Besleme Gerilimi Limitleri | 10,4…14,4 V |
| Mekanik Dayanıklılık | 10000000 cycles için röle çıkışı |
| Dönüşüm Süresi | Akıllı röle döngü süresi için analog giriş devresi |
| Geçerli Durum 0 Garanti | <= 0.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) <= 0.9 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| Elektriksel Dayanıklılık | AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1 AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1 DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1 DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1 |
| Tekrarlama Doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
| Bağlantı ve Terminal Bilgileri | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| Dijital Giriş Akımı | 4 mA |
| Sayım Frekansı | 1 kHz için Dijital giriş |
| Giriş Empedansı | 14 kOhm için analog giriş devreleri olarak kullanılmış IB...IG 14 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG 2,7 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
| Analog Giriş Sayısı | 4 |
| Analog Giriş Tipi | Ortak mod |
| Yedekleme Süresi | 10 yıl -de 25 °C |
| Güç Dağılımı(W) | 1,5 W uzatma olmadan |
| Ürün Ağırlığı | 0,25 kg |
| Sıkma Torku | 0,5 N.m |
| Çıkış Sayısı | 4 röle |
| Çıkış Gerilimi Limitleri | 24...250 V AC (röle çıkışı) 5...30 V DC (röle çıkışı) |
| Saat Sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
| Maksimum İzin Verilebilir Gerilim | 14,4 V için analog giriş devresi |
| Anahtarlama Kapasitesi(mA) | >= 10 mA -de 12 V (röle çıkışı) |
| Çalışma Mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
| Çıkış Termal Akımı | Tüm 4 çıkış için 8 A için röle çıkışı |
| Analog Giriş Aralığı | 0...10 V 0...12 V |
| Dönüşüm Hatası | +/- % 6,2 -de 55 °C için analog giriş devresi +/- 5 % -de 25 °C için analog giriş devresi |
| Giriş Uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
| Çalışma Hızı (Hz) | 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı |
| Saat | Ile |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 60068-2-27 Ea IEC 60068-2-6 Fc IEC 61000-4-11 IEC 61000-4-12 IEC 61000-4-2 seviye 3 IEC 61000-4-3 IEC 61000-4-4 seviye 3 IEC 61000-4-5 IEC 61000-4-6 seviye 3 |
| IP Koruma Sınıfı | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) |
| Ürün Sertifikaları | C-Tick CSA GL GOST UL |
| Çevresel Özellik | Düşük gerilim yönergesi 'e uygunIEC 61131-2 EMC yönergesi 'e uygunIEC 61000-6-2 EMC yönergesi 'e uygunIEC 61000-6-3 EMC yönergesi 'e uygunIEC 61000-6-4 EMC yönergesi 'e uygunIEC 61131-2 zone B |
| Kirletme Derecesi | 2 'e uygunIEC 61131-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Bağıl Nem | 95 % yoğuşma veya damlayan su olmadan |
| Çalışma Yüksekliği | 2000 m |
| Mikro Kırılmalara Bağışıklık | 1 ms 20 defa tekrarlandı |
| Kesinti Yayılımlı/İletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| Maksimum Yükseklikte Taşıma | 3048 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 6,8 cm |
| Paket 1 Genişliği | 9,0 cm |
| Paket 1 Uzunluğu | 10,0 cm |
| Paket 1 Ağırlığı | 239,0 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 30 |
| Paket 2 Yüksekliği | 30,0 cm |
| Paket 2 Genişliği | 30,0 cm |
| Paket 2 Uzunluğu | 40,0 cm |
| Paket 2 Ağırlığı | 7,775 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
