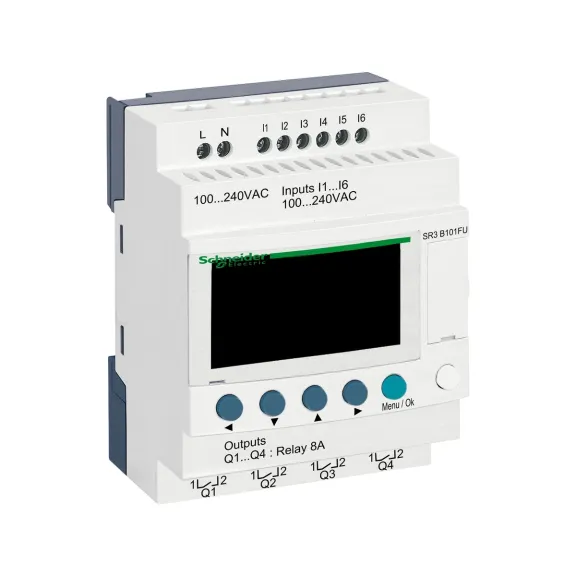

Schneider Electric SR3B101FU, Zelio Logic, Modüler Akıllı Röle, 6 Dijital Giriş, 4 Röle Çıkış, 100-240 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: SR3B101FU
- Ean Barkodu: 3389110549911
- Üretim Yeri: Fransa
18.100,80TL
KDV Hariç: 15.084,00TL
Teknik Özellikler
| Temel Özellikler | |
| Üretici Ürün Adı | SR3B101FU - modüler akıllı röle Zelio Logic - 10 G Ç - 100..240 V AC - sa |
| Ürün Serisi | Zelio Logic |
| Ürün Yada Bileşen Tipi | Modüler akıllı röle |
| Tamamlayıcı Özellikler | |
| Yerel Ekran | Ile |
| Kontrol Şeması Satır Sayısı | 0…240ile ladder programlama 0…500ile FBD programlama |
| Maksimum Besleme Akımı | 30 mA -de 240 V (uzatma olmadan) 40 mA -de 240 V (uzatmalar ile) 80 mA -de 100 V (uzatma olmadan) 80 mA -de 100 V (uzatmalar ile) |
| Kontroller | Her güç verildiğinde program belleği |
| Güç Tüketimi(VA) | 12 VA uzatmalar ile 7 VA uzatma olmadan |
| Nominal Besleme Gerilimi(Us) | 100...240 V |
| Nominal Darbe Dayanım Gerilimi(Uimp) | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| Kontak Tipi ve Yapısı | NA için röle çıkışı |
| Yalıtım Gerilimi | 1780 V |
| Dijital Giriş Sayısı | 6 |
| Geçerli Durum 1 Garanti | >= 0.17 mA (Dijital giriş) |
| Döngü Süresi | 6…90 ms |
| Dijital Giriş Gerilimi | 100...240 V AC |
| Gerilim Durumu 1 Garanti | >= 79 V için Dijital giriş |
| Yanıt Süresi | 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı 50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş 50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş 50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş 50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş |
| Gerilim Durumu 0 Garanti | <= 40 V için Dijital giriş |
| Aşırı Gerilim Kategorisi | III 'e uygunIEC 60664-1 |
| Besleme Gerilimi Limitleri | 85…264 V |
| Mekanik Dayanıklılık | 10000000 cycles için röle çıkışı |
| Geçerli Durum 0 Garanti | <= 0.5 mA (Dijital giriş) |
| Elektriksel Dayanıklılık | AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1 AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunIEC 60947-5-1 DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunIEC 60947-5-1 DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunIEC 60947-5-1 |
| Bağlantı ve Terminal Bilgileri | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| Dijital Giriş Akımı | 0,6 mA |
| Besleme Frekansı | 50/60 Hz |
| Giriş Empedansı | 350 kOhm için Dijital giriş |
| Dijital Giriş Frekansı | 47...53 Hz 57...63 Hz |
| Koruma Tipi | Terminallerin dönüşümüne karşı (kontrol talimatları uygulanmamış) |
| Yedekleme Süresi | 10 yıl -de 25 °C |
| Ürün Ağırlığı | 0,25 kg |
| Sıkma Torku | 0,5 N.m |
| Çıkış Sayısı | 4 röle |
| Çıkış Gerilimi Limitleri | 24...250 V AC 5...30 V DC (röle çıkışı) |
| Saat Sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
| Anahtarlama Kapasitesi(mA) | >= 10 mA -de 12 V (röle çıkışı) |
| Çıkış Termal Akımı | Tüm 4 çıkış için 8 A için röle çıkışı |
| Çalışma Hızı (Hz) | 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı |
| Saat | Ile |
| Uygun Ortam Koşulları | |
| Standartlar | IEC 60068-2-27 Ea IEC 60068-2-6 Fc IEC 61000-4-11 IEC 61000-4-12 IEC 61000-4-2 seviye 3 IEC 61000-4-3 IEC 61000-4-4 seviye 3 IEC 61000-4-5 IEC 61000-4-6 seviye 3 |
| IP Koruma Sınıfı | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) |
| Ürün Sertifikaları | C-Tick CSA GL GOST UL |
| Çevresel Özellik | Düşük gerilim yönergesi 'e uygunIEC 61131-2 EMC yönergesi 'e uygunIEC 61000-6-2 EMC yönergesi 'e uygunIEC 61000-6-3 EMC yönergesi 'e uygunIEC 61000-6-4 EMC yönergesi 'e uygunIEC 61131-2 zone B |
| Kirletme Derecesi | 2 'e uygunIEC 61131-2 |
| Depolama Ortam Koşulları | -40…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Bağıl Nem | 95 % yoğuşma veya damlayan su olmadan |
| Çalışma Yüksekliği | 2000 m |
| Mikro Kırılmalara Bağışıklık | 10 ms |
| Kesinti Yayılımlı/İletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| Maksimum Yükseklikte Taşıma | 3048 m |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 6,8 cm |
| Paket 1 Genişliği | 10 cm |
| Paket 1 Uzunluğu | 9 cm |
| Paket 1 Ağırlığı | 242 g |
| Paket 2 Birim Türü | S03 |
| Paket 2'deki Birim Sayısı | 30 |
| Paket 2 Yüksekliği | 30 cm |
| Paket 2 Genişliği | 30 cm |
| Paket 2 Uzunluğu | 40 cm |
| Paket 2 Ağırlığı | 7,738 kg |
| Garanti Koşulları | |
| Garanti | 18 months |
