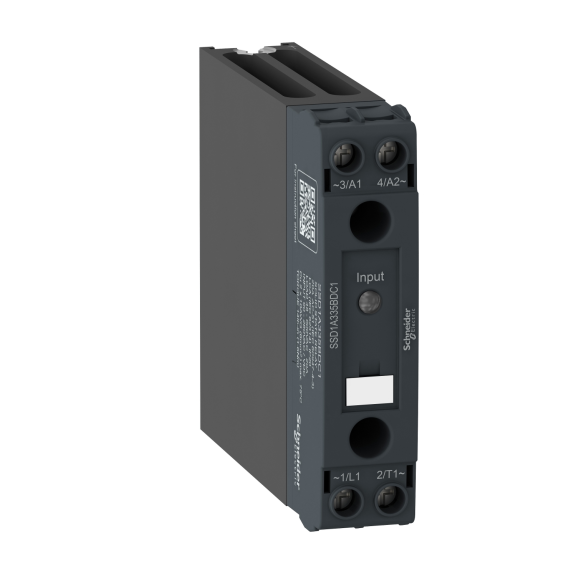

Schneider Electric SSD1A335M7C1, Harmony SSR, 35 Amper, Ray Tipi Solid State Röle, Kontrol Gerilimi 90-280 Volt AC, Çıkış Gerilimi 48-600 Volt AC
- Stok Durumu: Stok Sorunuz
- Marka: Schneider Electric
- Ürün Kodu: SSD1A335M7C1
- Ean Barkodu: 3606489807955
- Üretim Yeri: Meksika
5.416,84TL
11.775,72TL
KDV Hariç: 4.514,03TL
15.000 TL ve Üzeri: Kargo Ücretsiz
?
Sepet toplamı 15.000 TL ve üzeri siparişlerde kargo ücreti yansıtılmaz.
15.000 TL Altı: 275 TL Sabit Kargo
?
15.000 TL altı siparişlerde kargo bedeli sabit olarak 275 TL’dir.
Havale / EFT: %2,5 İndirim (15.000 TL+)
?
15.000 TL ve üzeri siparişlerde Havale/EFT ödemelerine %2,5 indirim otomatik uygulanır.
| Temel Özellikler | |
| Üretici Ürün Adı | SSD1A335M7C1 - Dın Rayına Monte Röle, Harmony Katı Hal Röleleri, 35A, Sıfırgerilim Anahtarlama, Giriş 90.....280V AC/DC, Çıkış |
| Ürün Serisi | Harmony Katı Hal Röleleri |
| Ürün Yada Bileşen Tipi | Modular DIN rail relay |
| Ürün Grubu | SSD1 |
| Kanal Sayısı | 1 |
| Faz Sayısı | 1 faz |
| Ek Fonksiyon | Röle konfigürasyonu |
| Çıkış Anahtarlama Modu | Sıfır gerilim anahtarlama |
| Nominal Akım | 35 A |
| Montaj Desteği | 35 mm simetrik DIN rayı 'e uygunIEC 60715 |
| Tamamlayıcı Özellikler | |
| Kontrol Devresi Gerilimi | 90...280 V AC/DC |
| Kalkış Akımı | 1350 A at 60 Hz |
| Nominal Darbe Dayanım Gerilimi | 6 kV için giriş/çıkış devresi 6 kV için gövdeye giriş veya çıkış |
| 18mm'lik Vida Adımı | 0,5 maksimum yük ile |
| Çıkış Gerilimi | 48...600 V AC |
| Maksimum Sızıntı Akımı | 1 mA devre dışı |
| Çekme Gerilimi | 90 V AC/DC açma |
| Düşüş Gerilimi | 5 V AC/DC kapama |
| Ani Aşırı Gerilim | 1200 V |
| Yanıt Süresi | 20 ms (açma) 30 ms (kapama) |
| Giriş Akımı Aralığı | 6…10 mA |
| Nominal Görev | Kesintisiz |
| Aşırı Gerilim Kategorisi | III |
| Yük Akımı | 0,15…35 A |
| Solid State Anahtarlama Tipi | Sıfır gerilim anahtarlama |
| Çalışma Frekansı | 47...440 Hz |
| Bağlantı ve Terminal Bilgileri | Vidalı terminaller, clamping connection capacity:1...4 mm², AWG 18...AWG 12 for giriş Vidalı terminaller, clamping connection capacity:1...6 mm², AWG 18...AWG 10 for çıkış |
| Maksimum Gerilim Düşüşü | <1,15 V açık durumda |
| Test Butonu | Test butonsuz |
| Sigorta için Maksimum I²t Değeri | 7593 A².s için 8,33 ms 8320 A².s için 10 ms |
| Genişlik | 22,5 mm |
| Yükseklik | 93,2 mm |
| Cihaz Sunumu | Açılı |
| Motor Kontrol Cihazı Derecesi | 1,5 kW/2 hp -de 120 V AC 3,73 kW/5 hp -de 240 V AC 7,46 kW/10 hp -de 480 V AC |
| Derinlik | 116,5 mm |
| Gerilim Değişim Hızı | 500 V/µs devre dışı at maximum rated voltage |
| Ürün Ağırlığı | 0,298 kg |
| Sıkma Torku | 1,5...1,7 N.m için control input 1,5...1,7 N.m için load output 13...15 lb.in için control input 13...15 lb.in için load output |
| Elektromanyetik Uyumluluk | Elektrik hızlı geçici/patlama bağışıklık testi 1 kV, 5/100 kHz criteria B input ports 'e uygunIEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi 2 kV, 5/100 kHz criteria B output ports 'e uygunIEC 61000-4-4 Elektrostatik deşarj 6 kV criteria A kontak deşarjı 'e uygunIEC 61000-4-2 Elektrostatik deşarj 8 kV criteria A hava deşarjı 'e uygunIEC 61000-4-2 Iletimli emisyon environment A for AC input supply 'e uygunIEC 60947-4-3 Iletimli RF kesintileri 10 V, 0.15...80 MHz criteria A seviye 3 'e uygunIEC 61000-4-6 Kesinti bağışıklık testi 1 kV criteria A input ports line to line 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi 1 kV criteria A output ports line to line 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi 2 kV criteria A input ports line to earth 'e uygunIEC 61000-4-5 Kesinti bağışıklık testi 2 kV criteria A output ports line to earth 'e uygunIEC 61000-4-5 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 100 %, 20 ms criteria B 'e uygunIEC 61000-4-11 Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 30 %, 500 ms criteria A 'e uygunIEC 61000-4-11 Yayılmalı emisyon environment B for AC input supply 'e uygunIEC 60947-4-3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 1 V/m, 2...2.7 GHz criteria A 'e uygunIEC 61000-4-3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 10 V/m, 80 MHz...1 GHz criteria A 'e uygunIEC 61000-4-3 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 3 V/m, 1.4...2 GHz criteria A 'e uygunIEC 61000-4-3 |
| Cihazın Form Tanımı | Form 5 semiconductor output DOL contactor |
| Yalıtım Direnci | 1000 MOhm -de 500 V DC |
| Yerel Sinyalleme | Control voltage: LED (yeşil) |
| Dielektrik Gücü | 4 kV AC için giriş/çıkış devresi 4 kV AC için gövdeye giriş veya çıkış |
| Kısa Devre Koruma Koordinasyonu | Tip 1 Tip 2 |
| Uygun Ortam Koşulları | |
| Yanıcılık Derecesi | V-0 'e uygunUL 94 |
| Standartlar | CSA C22.2 No 14-13 IEC 60947-4-3 IEC 60950-1 IEC 61373:class B: kategori 1 IEC 62314 UL 508 |
| IP Koruma Sınıfı | IP20 |
| Nominal Çalışma Ortam Sıcaklığı | -20…80 °C |
| Kirletme Derecesi | 2 |
| Depolama Ortam Koşulları | -40…100 °C |
| Titreşim Direnci | 0.75 mm (f = 10…150 Hz) conforming to IEC 60068-2-6 |
| Darbe Dayanımı | 30 gn for 11 ms (peak acceleration) , dikey konum conforming to IEC 60068-2-27 50 gn for 11 ms (peak acceleration) , longitudinal position conforming to IEC 60068-2-27 |
| Paket Bilgileri | |
| Paket 1 Birim Türü | PCE |
| Paket 1'deki Birim Sayısı | 1 |
| Paket 1 Yüksekliği | 2,800 cm |
| Paket 1 Genişliği | 10,000 cm |
| Paket 1 Uzunluğu | 14,000 cm |
| Paket 1 Ağırlığı | 320,000 g |
| Paket 2 Birim Türü | S02 |
| Paket 2'deki Birim Sayısı | 24 |
| Paket 2 Yüksekliği | 15,000 cm |
| Paket 2 Genişliği | 30,000 cm |
| Paket 2 Uzunluğu | 40,000 cm |
| Paket 2 Ağırlığı | 8,083 kg |
| Garanti Koşulları | |
| Garanti | 18 ay |
